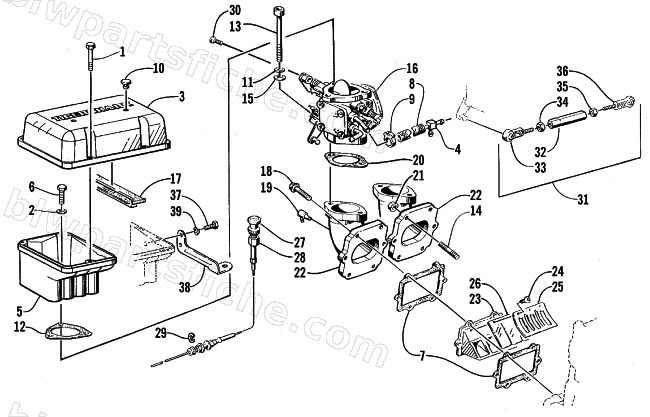

1999 Arctic Cat TS 770 R — INTAKE ASSEMBLY
1999 TS 770 R
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0624-408 | SCREW,CAP TRILOBULAR-HWH10-24X.75 | 1 | $6.59 | |
| 2 | 0624-022 | WASHER,FLAT-6MM SS | 1 | $0.22 | |
| 3 | 1673-255 | COVER,SOUND ATTENUATOR-DUAL | 1 | $18.79 | |
| 4 | 0109-332 | T CONN,GAS LINE | 1 | $3.02 | |
| 5 | 1673-403 | BASE,SOUND ATTENUATOR | 1 | $77.95 | |
| 6 | 0624-112 | SCREW,CAP HH6MM 1.0TX25MM | 1 | $0.65 | |
| 7 | 3005-432 | GASKET, REED VALVE | 1 | $17.87 | |
| 8 | 0710-425 | HOSE,FUEL-25' (ISO8469) | 1 | $95.59 | |
| 9 | 0624-380 | CLAMP,HOSE-COBRA 11.5/8 | 1 | $2.89 | |
| 10 | 1606-038 | BUMPER, AIR SILENCER | 1 | $1.95 | |
| 11 | 0624-027 | WASHER,LOCK-SL 8MM SS | 1 | $0.44 | |
| 12 | 1673-179 | GASKET,SOUND ATTENUATOR-BN38 .060 | 1 | $28.79 | |
| 13 | 0624-338 | SCREW, CAP - HSH 8MMX1.25X80 | 1 | $8.59 | |
| 14 | 0624-397 | STUD,M6-1.0X38 SS | 1 | $22.01 | |
| 15 | 0624-028 | WASHER,FLAT-8MM SS | 1 | $0.40 | |
| 16 | 1670-043 | CARBURATOR ASSY-BN38I-37-( ) | 1 | $2,023.95 | |
| 17 | 0670-714 | SEAL, STRIP-SOUND ATTENUATOR | 1 | $5.59 | |
| 18 | 3008-213 | SCREW,CAP-HWH M6X25 | 1 | $4.19 | |
| 19 | 3008-655 | VALVE,CHECK | 1 | $41.79 | |
| 20 | 1673-090 | GASKET,INTAKE-BN38 | 1 | $1.19 | |
| 21 | 0624-250 | NUT,LOCK-NSL M6-1.0 SS | 1 | $0.68 | |
| 22 | 0670-725 | MANIFOLD,INTAKE-MACH | 1 | $192.95 | |
| 24 | 3004-422 | SCREW,M3X6 | 1 | $2.95 | |
| 26 | 3008-075 | VALVE, REED | 1 | $32.95 | |
| 27 | 0687-094 | CABLE,CHOKE-DUAL | 1 | $93.95 | |
| 28 | 0687-051 | NUT, CHOKE CABLE MOUNT | 1 | $4.99 | |
| 29 | 0624-268 | RING,RETAINING-1/4 SS | 1 | $2.19 | |
| 30 | 6505-855 | SCREW,MACH | 1 | $3.09 | |
| 31 | 6505-927 | ROD,THROTTLE-ASSY | 1 | $52.95 | |
| 32 | 6505-921 | LINK,TURNBUCKLE-BN38/578 | 1 | $32.95 | |
| 33 | 6505-861 | END,ADJUSTER-RIGHT HAND THDS | 1 | $16.79 | |
| 34 | 6505-859 | NUT,JAM-LEFT | 1 | $2.99 | |
| 35 | 6505-860 | NUT,JAM | 1 | $12.35 | |
| 36 | 6505-858 | END,ADJUSTER-LEFT HAND THDS | 1 | $23.59 | |
| 37 | 0624-155 | SCREW,CAP-HH M5-.8X16 SS | 1 | $0.87 | |
| 38 | 1673-430 | BRACE,SOUND ATTENUATOR-DUAL | 1 | $238.95 | |
| 39 | 0624-200 | WASHER,LOCK-M5 (SS) | 1 | $0.71 |
