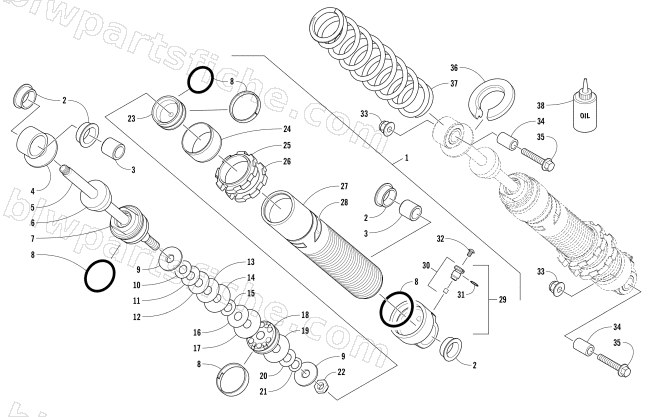

2018 Arctic Cat XF 9000 CROSSTREK 137 — FRONT SUSPENSION SHOCK ABSORBER ASSEMBLY
2018 XF 9000 CROSSTREK 137
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 3703-469 | SHOCK, SKI 466.8 | 1 | $137.95 | |
| 2 | 3604-738 | BUSHING,REAR SHOCK | 1 | $17.87 | |
| 3 | 3604-737 | SLEEVE - 20.65 OD X 14.5 ID X 24.2 | 1 | $12.35 | |
| 4 | 2603-020 | EYELET,SHOCK-SKI-FORGED | 1 | $73.95 | |
| 5 | 3604-762 | SHAFT,CHROME-12.66MM X 220.7MM | 1 | $154.95 | |
| 6 | 3604-740 | BUMPER,SHOCK - NBR70 | 1 | $16.49 | |
| 7 | 4604-126 | BEARING, ENDCAP - LONG - W/BLEED ASSY | 1 | $49.95 | |
| 8 | 4604-121 | SEAL/BEARING - REBUILD KIT-37MM | 1 | $58.95 | |
| 9 | 3604-789 | WASHER.TOP OUT-29.5 OD X 9.60 ID X 2 THK | 1 | $3.95 | |
| 10 | 3603-105 | VALVE,SHOCK-20.32 OD X .25 (9.6 ID) | 1 | $6.95 | |
| 11 | 3603-115 | VALVE,SHOCK-22.86 OD X .25 (9.6 ID) | 1 | $6.95 | |
| 12 | 3603-125 | VALVE,SHOCK-25.4 OD X .25 (9.6 ID) | 1 | $6.95 | |
| 13 | 3603-145 | VALVE,SHOCK-27.94 OD X .25 (9.6 ID) | 1 | $6.95 | |
| 14 | 3603-175 | VALVE,SHOCK-31.75 OD X .25 (9.6 ID) | 1 | $6.95 | |
| 15 | 3603-094 | VALVE,SHOCK - 17.78 OD X 0.2 X (9.6ID) | 1 | $6.95 | |
| 16 | 3603-124 | VALVE,SHOCK-25.4 OD X 0.2 (9.6 ID) | 1 | $6.95 | |
| 17 | 3603-182 | VALVE,SHOCK-33.02DIA X .15 (9.60 ID) | 1 | $6.95 | |
| 18 | 3604-790 | PISTON, 37 BORE-2.35 ORIFICE | 1 | $33.95 | |
| 19 | 3603-174 | VALVE,SHOCK-31.75 OD X .2 (9.6 ID) | 1 | $6.95 | |
| 20 | 3603-106 | VALVE,SHOCK-20.32 OD X .3 (9.6 ID) | 1 | $6.95 | |
| 21 | 2603-015 | VALVE,SHOCK-13.97 OD X 0.5 X (9.6 ID) | 1 | $6.95 | |
| 22 | 3604-739 | NUT, HEX - 3/8"-24UNF | 1 | $4.95 | |
| 23 | 3604-772 | PISTON.FLOAT-ASSY | 1 | $35.95 | |
| 24 | 3604-773 | GUIDE,SPRING-ALUM BODY | 1 | $32.95 | |
| 25 | 2603-014 | RING,PRELOAD LOCK-SHOULDERED | 1 | $53.95 | |
| 26 | 3604-779 | RING,PRELOAD LOCK | 1 | $45.95 | |
| 27 | 3604-757 | BODY,SHOCK-ALUM-37.20 BORE- 252.3MM | 1 | $122.95 | |
| 28 | 1621-728 | DECAL,WARNING-HIGH PRESSURE SHOCK | 1 | $3.44 | |
| 29 | 2704-257 | BODY,CAP-ALUM BODY-ASSY | 1 | $164.95 | |
| 32 | 3604-750 | SCREW.MACH-#8-32 X 5mm-SS | 1 | $2.47 | |
| 33 | 8427-002 | NUT,HEX FLG-NYL LOCK M10X1.25 CL8 Z&Y | 1 | $0.95 | |
| 34 | 3604-109 | SLEEVE,SHOCK EYELET-10mm ID | 1 | $4.40 | |
| 35 | 8408-050 | SCREW,CAP-HFH M10X1.25X50 CL8.8 Z&Y | 1 | $2.75 | |
| 36 | 3604-200 | RETAINER,SPRING-POWDER METAL | 1 | $6.06 | |
| 38 | 5639-530 | SEMI-SYN SHOCK OIL-1 QUART | 1 | $26.95 |
