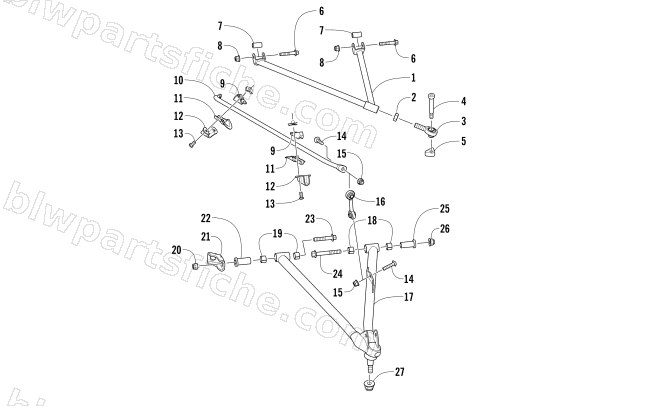

2017 Arctic Cat XF 9000 HIGH COUNTRY LTD 153 1.7 — A-ARM AND SWAY BAR ASSEMBLY
2017 XF 9000 HIGH COUNTRY LTD 153 1.7
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 2 | 8420-202 | NUT,HEX -M12 X 1.25 CL8 Z&Y | 1 | $1.23 | |
| 3 | 1605-151 | ROD END,M12X1.25 (0.375 BORE) | 1 | $32.95 | |
| 4 | 2623-067 | SCREW,SHOULDER-TSH M8X1.25X25 CL8.8 Z&C | 1 | $3.16 | |
| 6 | 8413-645 | SCREW,CAP-HFH M6X1.0X45 CL10.9 SILV | 1 | $1.78 | |
| 7 | 3603-258 | AXLE,A-ARM-UPPER-ALUM | 1 | $6.75 | |
| 8 | 8437-604 | NUT,HEX FLG-NYL LOCK M6X1.0 CL10 SILV | 1 | $0.95 | |
| 9 | 2603-946 | BUSHING,SWAYBAR-12.7mm-INNER | 1 | $5.51 | |
| 10 | 2703-793 | SWAYBAR,FORMED-12.7mm-PTD BLK | 1 | $106.95 | |
| 11 | 2603-947 | BUSHING,SWAYBAR-12.7mm-OUTER | 1 | $5.51 | |
| 12 | 2603-857 | BRKT,MTG-SWAY BAR BUSHING | 1 | $5.51 | |
| 13 | 8468-621 | SCREW,MACH-TSPNH M6X1.0X20 CL8.8 W/2353 | 1 | $1.09 | |
| 14 | 8476-835 | SCREW,MACH-TSTRH M8X1.25X35 Z&Y | 1 | $3.59 | |
| 15 | 8427-802 | NUT,HEX FLG-NYL LOCK M8X1.25 CL8 Z&Y | 1 | $0.54 | |
| 16 | 3603-295 | LINK,SWAYBAR-WIDE RACE | 1 | $34.95 | |
| 18 | 1603-895 | BEARING, 10DU10-FRONT SUSPENSION | 1 | $5.37 | |
| 19 | 2603-911 | BEARING,SPLIT-18 X 20 X 15 | 1 | $4.13 | |
| 20 | 1623-965 | NUT,HEX-THK NYL M12X1.25 CL8 Z&Y(DIN) | 1 | $1.50 | |
| 21 | 2603-909 | BRACE,LOWER A-ARM | 1 | $9.59 | |
| 22 | 2603-916 | AXLE,A-ARM-LWR FRT | 1 | $13.73 | |
| 23 | 1623-953 | SCREW,CAP-HFH M12X1.25X76 CL 10.9 MZ | 1 | $3.44 | |
| 24 | 8409-075 | SCREW,CAP-HFH M10X1.25X75 CL10.9 Z&Y | 1 | $1.92 | |
| 25 | 2603-543 | AXLE, A-ARM-LWR-REAR | 1 | $3.99 | |
| 26 | 8427-002 | NUT,HEX FLG-NYL LOCK M10X1.25 CL8 Z&Y | 1 | $0.95 | |
| 27 | 8427-202 | NUT,HEX FLG-NYL LOCK M12X1.25 CL8 Z&Y | 1 | $1.23 |
