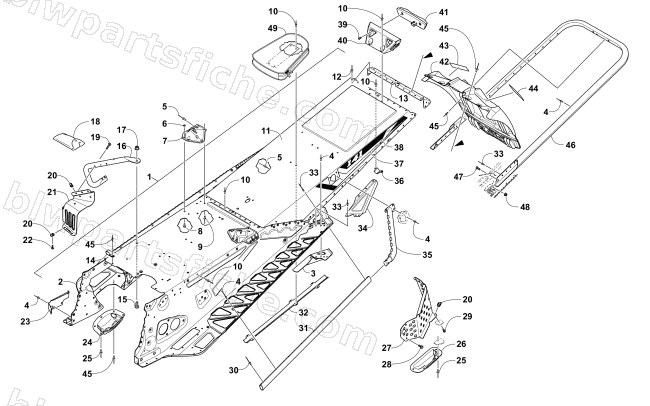

2017 Arctic Cat XF 6000 HIGH COUNTRY 141 — TUNNEL, REAR BUMPER, AND SNOWFLAP ASSEMBLY
2017 XF 6000 HIGH COUNTRY 141
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 2 | 2707-333 | TUNNEL,FRONT-ASSY-PTD ORN | 1 | $718.95 | |
| 3 | 2707-324 | BRKT,REAR SUSP-OUTER-RH-PTD ORN | 1 | $26.95 | |
| 3 | 2707-325 | BRKT,REAR SUSP-OUTER-LH-PTD ORN | 1 | $26.95 | |
| 4 | 8060-686 | RIVET,BLIND-DH SS64 ZINC | 1 | $0.40 | |
| 5 | 1623-206 | RIVET,3/16 HUCK-M9 | 1 | $2.06 | |
| 6 | 8422-502 | NUT, M5 X 0.8 NYLOC - YL ZN | 1 | $0.40 | |
| 7 | 2707-326 | BRKT,SPAR SUPPORT-RH-PTD ORN | 1 | $32.95 | |
| 7 | 2707-327 | BRKT,SPAR SUPPORT-LH-PTD ORN | 1 | $32.95 | |
| 8 | 8476-512 | SCREW,MACH-TSTRH M5X0.8X12 Z&Y | 1 | $1.23 | |
| 9 | 1623-257 | RIVET,3/16 HUCK-M5 | 1 | $2.06 | |
| 10 | 8060-682 | RIVET,BLIND-DH SS62 ZINC | 1 | $0.12 | |
| 12 | 8060-504 | RIVET,BLIND-DH SS53 BLK | 1 | $0.26 | |
| 13 | 2707-331 | END CAP,TUNNEL-PTD ORN | 1 | $38.95 | |
| 14 | 1623-762 | CLAMP,DOUBLE TUBE | 1 | $6.75 | |
| 15 | 8476-820 | SCREW,MACH-TSTRH M8X1.25X20 Z&Y | 1 | $0.95 | |
| 16 | 1707-454 | HOOK,TOE-RH PTD BLK | 1 | $65.95 | |
| 16 | 1707-455 | HOOK,TOE-LH PTD BLK | 1 | $65.95 | |
| 17 | 8427-802 | NUT,HEX FLG-NYL LOCK M8X1.25 CL8 Z&Y | 1 | $0.54 | |
| 18 | 0744-089 | KIT,TOOL BAG-2 STROKE-ASSY | 1 | $88.95 | |
| 19 | 8468-535 | SCREW,MACH-TSPNH M5X0.8X35 CL8.8 BLK | 1 | $0.95 | |
| 20 | 1623-637 | CLIP,U-NUT (M5) | 1 | $2.47 | |
| 21 | 2707-014 | TOE STOP,RH-FORMED-PTD ORN | 1 | $30.95 | |
| 21 | 2707-015 | TOE STOP,LH-FORMED-PTD ORN | 1 | $30.95 | |
| 22 | 8470-516 | SCREW,MACH-TSPNH M5X.8X16 CL8.8 Z&Y | 1 | $0.26 | |
| 23 | 0608-705 | BRKT,ROUTING-OIL LINE | 1 | $12.35 | |
| 24 | 1607-109 | PROTECTOR,CHAIN CASE | 1 | $5.51 | |
| 25 | 8060-688 | RIVET,BLIND-DH SS66 ZINC | 1 | $0.40 | |
| 26 | 0607-351 | PROTECTOR,BRAKE DISC-BOTTOM | 1 | $12.35 | |
| 27 | 2707-043 | COVER,SHIELD-BRAKE DISC-PTD ORN | 1 | $45.95 | |
| 28 | 8408-613 | SCREW,CAP-HFH M6X1.0X12 CL8.8 Z&Y W/2353 | 1 | $1.50 | |
| 29 | 8470-520 | SCREW,MACH-TSPNH M5X.8X20 CL8.8 Z&Y | 1 | $0.40 | |
| 30 | 1623-130 | RIVET,3/16 HUCK-M4 | 1 | $1.64 | |
| 31 | 2707-330 | EDGE,RUNNING BOARD-PTD ORN | 1 | $54.95 | |
| 32 | 0630-309 | PROTECTOR,TAILLIGHT HARNESS-141" | 1 | $16.49 | |
| 33 | 1623-241 | RIVET,3/16 HUCK-M6 | 1 | $1.92 | |
| 35 | 2707-328 | GUSSET,TUNNEL-RH-PTD ORN | 1 | $30.95 | |
| 35 | 2707-329 | GUSSET,TUNNEL-LH-PTD ORN | 1 | $30.95 | |
| 36 | 0630-292 | PROTECTOR,TAILLIGHT HARNESS-26.5mm | 1 | $15.11 | |
| 38 | 0621-990 | DECAL,REFLECTOR-RED | 1 | $15.11 | |
| 39 | 8470-510 | SCREW,MACH-TSPNH M5X.8X10 CL8.8 Z&Y | 1 | $0.68 | |
| 41 | 0609-898 | TAILLIGHT,RED | 1 | $66.95 | |
| 42 | 6606-394 | FLAP,SNOW-MTN-BLK | 1 | $106.95 | |
| 43 | 5611-852 | DECAL,WARNING-TOWING/TRACK-FRENCH | 1 | $2.47 | |
| 44 | 5611-853 | DECAL,WARNING-TOWING/TRACK-ENGLISH | 1 | $2.47 | |
| 45 | 8061-706 | RIVET,BLIND-LF SS64 BLACK | 1 | $0.95 | |
| 46 | 2707-574 | BUMPER,REAR-141"-PTD-WHT | 1 | $113.95 | |
| 47 | 8476-620 | SCREW,MACH-TSTRH M6X1.0X20 Z&Y | 1 | $0.40 | |
| 48 | 8427-602 | NUT,HEX FLG-NYL LOCK M6X1.0 CL8 Z&Y | 1 | $0.12 | |
| 49 | 6606-615 | BAG,BELT | 1 | $46.95 |
