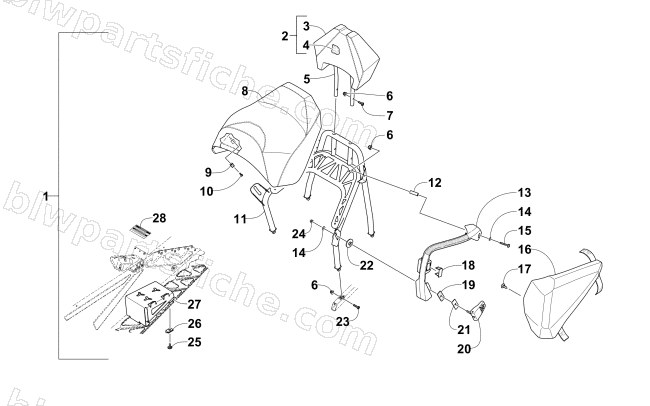

2017 Arctic Cat XF 6000 CROSSTREK ES 137 — PASSENGER SEAT AND RELATED PARTS
2017 XF 6000 CROSSTREK ES 137
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 6639-721 | KIT,2-UP SEAT '15 ZR, XF 6/8/9000 | 1 | $948.95 | |
| 2 | 5706-785 | BACKREST,PASSENGER-ASSY | 1 | $133.95 | |
| 5 | 5706-872 | BACKREST,2-UP SEAT-PTD BLK | 1 | $65.95 | |
| 6 | 8427-602 | NUT,HEX FLG-NYL LOCK M6X1.0 CL8 Z&Y | 1 | $0.12 | |
| 7 | 8476-630 | SCREW,MACH-TSTRH M6X1.0X30 Z&Y | 1 | $1.09 | |
| 8 | 5706-758 | SEAT,PASSENGER-ASSY (5/6/8/9000) | 1 | $401.95 | |
| 9 | 1623-637 | CLIP,U-NUT (M5) | 1 | $2.47 | |
| 10 | 8470-520 | SCREW,MACH-TSPNH M5X.8X20 CL8.8 Z&Y | 1 | $0.40 | |
| 11 | 5706-958 | FRAME,2-UP SEAT-PTD BLK (6/8/9000) | 1 | $245.95 | |
| 12 | 6606-444 | AXEL,HANDHOLD | 1 | $5.78 | |
| 13 | 4706-532 | HAND HOLD, RH- W/HANDWARMER-MACH | 1 | $141.95 | |
| 13 | 5606-084 | HAND HOLD, RH- W/HANDWARMER | 1 | $141.95 | |
| 13 | 5606-085 | HAND HOLD, LH- W/HANDWARMER | 1 | $141.95 | |
| 14 | 8050-217 | WASHER,FLAT- 1/4 X .625 X .065 Z&Y | 1 | $0.12 | |
| 15 | 2623-079 | SCREW,MACH-TSPNH M6X1.0X60 CL8.8 Z&Y | 1 | $1.78 | |
| 16 | 6606-494 | DEFLECTOR,WIND-RH | 1 | $65.95 | |
| 16 | 6606-495 | DEFLECTOR,WIND-LH | 1 | $65.95 | |
| 17 | 1623-129 | R/B 2623-166 | 1 | $0.35 | |
| 18 | 0409-070 | PLUG,SWITCH HOLE | 1 | $3.57 | |
| 19 | 1623-735 | WASHER,FRICTION | 1 | $4.26 | |
| 20 | 5606-086 | LEVER, HAND HOLD | 1 | $34.95 | |
| 21 | 1623-734 | WASHER | 1 | $3.44 | |
| 22 | 4706-075 | SPACER, LATCH-PTD BLK | 1 | $17.87 | |
| 23 | 8468-640 | SCREW,MACH-TSPNH M6X1.0X40 CL8.8 BLK | 1 | $0.68 | |
| 24 | 8040-396 | NUT,HEX LOCK-NYL 1/4-28 Z&Y | 1 | $0.26 | |
| 25 | 0623-797 | SCREW,SELF TAP-TSTH 10-12X1/2 WO/GP | 1 | $0.45 | |
| 26 | 1623-052 | NUT,U | 1 | $0.95 | |
| 27 | 1707-926 | R/B 1641-258 | 1 | $51.95 | |
| 27 | 1707-927 | FOOTREST,ACCY-LH PTD BLK | 1 | $51.95 | |
| 28 | 8611-707 | DECAL,WARNING-2 UP SEAT KIT (QUEBEC) | 1 | $15.11 |
