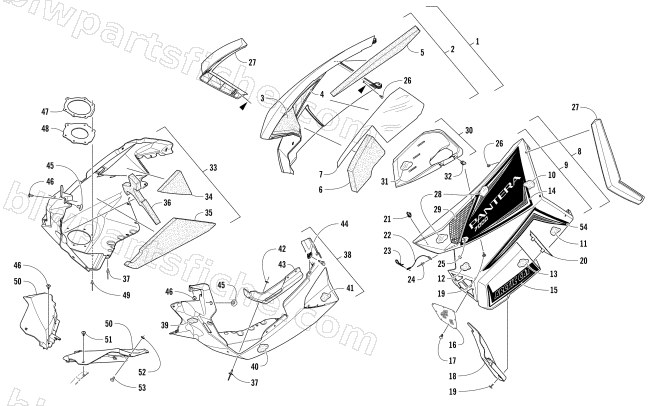

2017 Arctic Cat PANTERA 7000 LTD — SKID PLATE AND SIDE PANEL ASSEMBLY
2017 PANTERA 7000 LTD
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 2 | 3718-786 | PANEL,SIDE-BLK W/FOAM-RH-ASSY | 1 | $136.95 | |
| 9 | 4718-339 | PANEL,SIDE-BLK W/FOAM-LH-ASSY | 1 | $136.95 | |
| 10 | 0617-629 | FOAM,UPPER SIDE PANEL-REAR-LH | 1 | $16.49 | |
| 11 | 0617-635 | FOAM,LWR SIDE PANEL-REAR-LH | 1 | $12.35 | |
| 12 | 0617-631 | FOAM,MIDDLE SIDE PANEL-LH | 1 | $4.26 | |
| 13 | 0617-681 | FOAM,LWR SIDE PANEL-FRT-LH | 1 | $5.65 | |
| 16 | 2602-704 | SCREEN, AIR DEFLECTOR | 1 | $19.25 | |
| 17 | 0623-269 | CLIP, CHRISTMAS TREE | 1 | $1.23 | |
| 18 | 2602-711 | DEFLECTOR,AIR | 1 | $19.25 | |
| 19 | 0623-797 | SCREW,SELF TAP-TSTH 10-12X1/2 WO/GP | 1 | $0.45 | |
| 20 | 2602-703 | RETAINER,AIR DEFLECTOR | 1 | $12.35 | |
| 21 | 1623-637 | CLIP,U-NUT (M5) | 1 | $2.47 | |
| 22 | 0607-447 | CABLE,5"-HAIRPIN | 1 | $5.37 | |
| 23 | 0605-283 | HAIRPIN,COTTER | 1 | $1.23 | |
| 24 | 8060-486 | RIVET, BLIND-DH SS54 ZINC | 1 | $0.40 | |
| 25 | 8050-127 | WASHER,FLAT- #8 X .375 X .049 Z&Y | 1 | $1.37 | |
| 26 | 2623-017 | SCREW,SELF-TAP-TSTRH-M6X12-BOSCRW | 1 | $1.37 | |
| 27 | 6606-706 | FLARE,SIDE PANEL-RH-BLK | 1 | $30.95 | |
| 27 | 6606-707 | FLARE,SIDE PANEL-LH-BLK | 1 | $30.95 | |
| 28 | 0619-206 | TAPE,ALUM FOIL - 6" X 30 FT | 1 | $7.77 | |
| 29 | 5706-531 | SCREEN,SIDE PANEL-UPR LH-PTD BLK | 1 | $20.63 | |
| 30 | 1702-369 | DUCT,AIR-CLUTCH W/FOIL | 1 | $39.95 | |
| 31 | 6606-694 | FOIL,CLUTCH DUCT-2 STROKE | 1 | $3.71 | |
| 32 | 1623-030 | NUT,SPEED-#10B U TYPE | 1 | $0.95 | |
| 33 | 3718-788 | PLATE,SKID-REAR RH W/FOAM | 1 | $167.95 | |
| 34 | 0617-640 | FOAM,SKID PLATE-REAR-RH | 1 | $3.57 | |
| 35 | 0617-638 | FOAM,SKID PLATE-MIDDLE-RH | 1 | $43.95 | |
| 36 | 0617-636 | FOAM,SKID PLATE-FRT-RH | 1 | $37.95 | |
| 37 | 8061-708 | RIVET, BLIND-LF SS66 BLACK | 1 | $0.95 | |
| 38 | 3718-789 | PLATE,SKID-REAR LH W/FOAM | 1 | $110.95 | |
| 39 | 0617-637 | FOAM,SKID PLATE-FRT-LH | 1 | $16.49 | |
| 40 | 0617-639 | FOAM,SKID PLATE-MIDDLE-LH | 1 | $16.49 | |
| 41 | 0617-641 | FOAM,SKID PLATE-REAR-LH | 1 | $3.99 | |
| 42 | 0123-802 | WASHER,FLAT .194X.50X.048-Z&Y | 1 | $0.12 | |
| 43 | 6606-613 | RETAINER,TAB-SIDE PANEL | 1 | $12.35 | |
| 44 | 2623-005 | CLIP,RECEPTACLE-1/4 TURN STUD | 1 | $2.61 | |
| 45 | 6606-592 | PIN,RETAINER-BODY PLASTIC | 1 | $3.57 | |
| 47 | 2612-685 | PLATE,EXHAUST-OUTLET | 1 | $58.95 | |
| 48 | 2612-964 | SEAL,EXHAUST OUTLET-7000 | 1 | $12.35 | |
| 49 | 8061-508 | RIVET,BLIND-LF SS56 BLACK | 1 | $1.37 | |
| 50 | 6606-342 | PANEL,FILLER-RH-BLK | 1 | $19.25 | |
| 50 | 6606-579 | PANEL,FILLER-LH BK-Z3 | 1 | $34.95 | |
| 51 | 0623-784 | R/B 2623-163 | 1 | $0.35 | |
| 52 | 2623-001 | RETAINER,PUSHNUT-3/16" STUD | 1 | $0.40 | |
| 53 | 1623-999 | SCREW,1" RND KNOB-M5X0.8X20mm LG | 1 | $4.95 |
