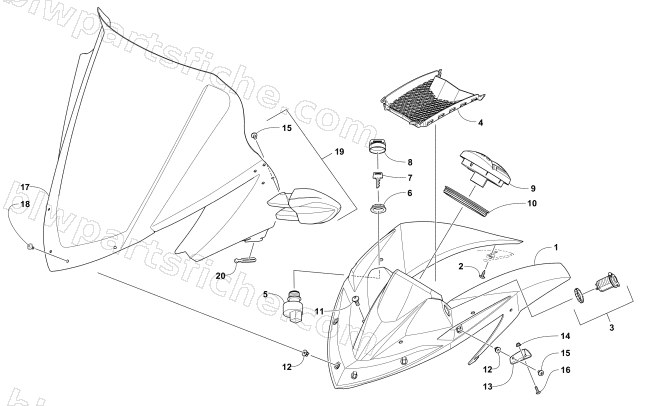

2017 Arctic Cat PANTERA 7000 LTD EARLY BUILD — WINDSHIELD AND INSTRUMENTS ASSEMBLIES
2017 PANTERA 7000 LTD EARLY BUILD
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 6606-628 | COWL,HEADLIGHT-Z3-BLK | 1 | $185.95 | |
| 3 | 0641-897 | OUTLET, ACCESSORY - 12V DC | 1 | $23.39 | |
| 4 | 6606-556 | VENT,POD | 1 | $33.95 | |
| 5 | 0609-911 | SWITCH,IGNITION-W/KEY | 1 | $66.95 | |
| 6 | 0430-050 | NUT,FLANGE-KEYSWITCH | 1 | $1.92 | |
| 7 | 0430-042 | KEY,IGNITION SERIES-Y (LH BLANK) | 1 | $5.92 | |
| 7 | 0430-043 | KEY,IGNITION SERIES-Z (RH BLANK) | 1 | $11.95 | |
| 8 | 0430-054 | COVER,KEY | 1 | $15.11 | |
| 10 | 0409-161 | RING,MOUNT-GAUGE | 1 | $13.73 | |
| 11 | 2623-042 | SCREW,SHOULDER-TSBH-M6-1.0 X 18 | 1 | $1.78 | |
| 12 | 1623-025 | GROMMET,SCREW-PLASTIC | 1 | $0.95 | |
| 13 | 5706-668 | BRKT,MOUNTING-WINDSHIELD-RH-PTD BLK | 1 | $12.35 | |
| 13 | 5706-669 | BRKT,MOUNTING-WINDSHIELD-LH-PTD BLK | 1 | $12.35 | |
| 14 | 8427-502 | NUT,HEX FLG-NYL LOCK M5X0.8 CL8 Z&Y | 1 | $0.95 | |
| 15 | 2623-017 | SCREW,SELF-TAP-TSTRH-M6X12-BOSCRW | 1 | $1.37 | |
| 16 | 8477-516 | SCREW,MACH-TSTRH M5X0.8X16 Z&BLK | 1 | $0.68 | |
| 17 | 6606-587 | WINDSHIELD,HIGH-TOURING | 1 | $266.95 | |
| 19 | 6639-769 | KIT,MIRROR(SINGLE)'15 PTA-BLK | 1 | $46.95 | |
| 19 | 6639-770 | KIT,MIRROR(PAIR)'15 PTA-BLK | 1 | $92.95 | |
| 20 | 2606-853 | RETAINER,WINDSHIELD | 1 | $4.07 |
