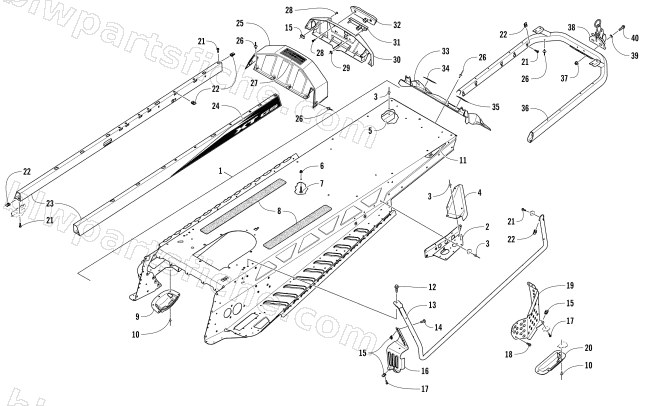

2017 Arctic Cat BEARCAT 7000 XT GROOMER SPECIAL — TUNNEL AND REAR RACK ASSEMBLY
2017 BEARCAT 7000 XT GROOMER SPECIAL
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 3 | 8060-686 | RIVET,BLIND-DH SS64 ZINC | 1 | $0.40 | |
| 4 | 1607-386 | CLOSE OFF,RUNNING BOARD-RH | 1 | $29.95 | |
| 4 | 1607-387 | CLOSE OFF,RUNNING BOARD-LH | 1 | $29.95 | |
| 6 | 8427-602 | NUT,HEX FLG-NYL LOCK M6X1.0 CL8 Z&Y | 1 | $0.12 | |
| 7 | 8477-635 | SCREW,MACH-TSTRH M6X1.0X35 Z&BLK | 1 | $0.81 | |
| 9 | 1607-109 | PROTECTOR,CHAIN CASE | 1 | $5.51 | |
| 10 | 8061-708 | RIVET, BLIND-LF SS66 BLACK | 1 | $0.95 | |
| 11 | 2621-932 | DECAL,REFLECTOR-RED-RH | 1 | $15.11 | |
| 11 | 2621-933 | DECAL,REFLECTOR-RED-LH | 1 | $15.11 | |
| 13 | 2707-070 | ROLL,TUNNEL-RH-PTD BLK | 1 | $171.95 | |
| 13 | 2707-071 | ROLL,TUNNEL-LH-PTD BLK | 1 | $171.95 | |
| 14 | 8468-535 | SCREW,MACH-TSPNH M5X0.8X35 CL8.8 BLK | 1 | $0.95 | |
| 15 | 1623-637 | CLIP,U-NUT (M5) | 1 | $2.47 | |
| 16 | 0607-996 | TOE STOP,RH - FORMED | 1 | $24.77 | |
| 16 | 0607-997 | TOE STOP,LH - FORMED | 1 | $24.77 | |
| 17 | 8470-516 | SCREW,MACH-TSPNH M5X.8X16 CL8.8 Z&Y | 1 | $0.26 | |
| 18 | 8408-613 | SCREW,CAP-HFH M6X1.0X12 CL8.8 Z&Y W/2353 | 1 | $1.50 | |
| 20 | 0607-351 | PROTECTOR,BRAKE DISC-BOTTOM | 1 | $12.35 | |
| 21 | 2623-059 | SCREW,MACH-TSPNH M6X1X16 MPT Z&Y-W/2353 | 1 | $1.78 | |
| 22 | 0423-577 | CLIP,U-NUT M6 | 1 | $0.40 | |
| 23 | 1607-410 | RISER,TUNNEL-RH-MACH | 1 | $225.95 | |
| 23 | 1607-411 | RISER,TUNNEL-LH-MACH | 1 | $225.95 | |
| 25 | 6606-792 | CLOSE-OFF,TUNNEL-MOLD BLK | 1 | $37.95 | |
| 26 | 8061-706 | RIVET,BLIND-LF SS64 BLACK | 1 | $0.95 | |
| 28 | 8477-516 | SCREW,MACH-TSTRH M5X0.8X16 Z&BLK | 1 | $0.68 | |
| 29 | 0423-357 | NUT, STAMPED-1/4" (SD 25001 SOH) | 1 | $0.95 | |
| 30 | 6606-889 | CLOSE-OFF,TUNNEL-INNER-MOLD BLK | 1 | $26.95 | |
| 31 | 0609-941 | LIGHT,REVERSE | 1 | $45.95 | |
| 32 | 0609-898 | TAILLIGHT,RED | 1 | $66.95 | |
| 34 | 5611-853 | DECAL,WARNING-TOWING/TRACK-ENGLISH | 1 | $2.47 | |
| 35 | 5611-852 | DECAL,WARNING-TOWING/TRACK-FRENCH | 1 | $2.47 | |
| 37 | 8427-802 | NUT,HEX FLG-NYL LOCK M8X1.25 CL8 Z&Y | 1 | $0.54 | |
| 38 | 4606-156 | HITCH, PINTLE | 1 | $84.95 | |
| 39 | 8050-242 | WASHER,FLAT- 5/16 X .625 X .063 Z&Y | 1 | $2.06 | |
| 40 | 8408-830 | SCREW,CAP-HFH M8X1.25X30 CL8.8 Z&Y | 1 | $0.95 |
