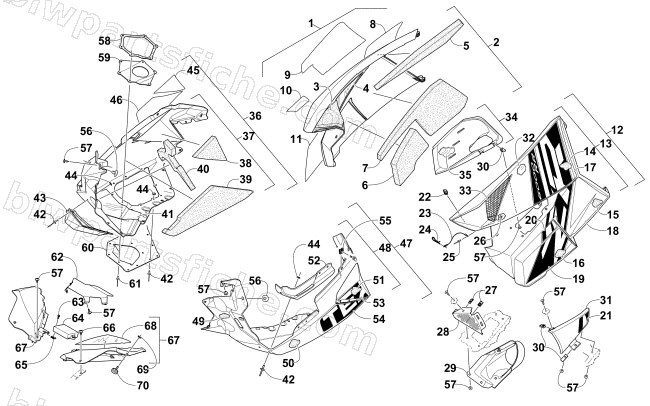

2016 Arctic Cat ZR 6000 RR — SKID PLATE AND SIDE PANEL ASSEMBLY
2016 ZR 6000 RR
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 2 | 3718-858 | PANEL,SIDE-RH W/FOAM-TA GRN(2 STROKE) | 1 | $267.95 | |
| 3 | 0617-626 | FOAM,UPPER SIDE PANEL-FRT-RH | 1 | $4.26 | |
| 4 | 6606-414 | FOIL,PROTECTIVE-MIDDLE SIDE PANEL-RH | 1 | $1.92 | |
| 5 | 0617-628 | FOAM,UPPER SIDE PANEL-REAR-RH | 1 | $37.95 | |
| 6 | 0617-632 | FOAM,LWR SIDE PANEL-FRT-RH | 1 | $22.01 | |
| 7 | 0617-634 | FOAM,LWR SIDE PANEL-REAR-RH | 1 | $39.95 | |
| 9 | 2621-364 | DECAL,SIDE PANEL-LWR RH | 1 | $53.95 | |
| 10 | 2621-344 | DECAL,SIDE PANEL-FWD UPR RH | 1 | $16.49 | |
| 11 | 2621-340 | DECAL,SIDE PANEL-FWD RH | 1 | $17.87 | |
| 13 | 4718-577 | PANEL,SIDE-LH W/FOAM-TA GRN | 1 | $259.95 | |
| 14 | 0617-629 | FOAM,UPPER SIDE PANEL-REAR-LH | 1 | $16.49 | |
| 15 | 0617-635 | FOAM,LWR SIDE PANEL-REAR-LH | 1 | $12.35 | |
| 16 | 0617-681 | FOAM,LWR SIDE PANEL-FRT-LH | 1 | $5.65 | |
| 18 | 2621-365 | DECAL,SIDE PANEL-LWR LH | 1 | $53.95 | |
| 19 | 2621-341 | DECAL,SIDE PANEL-FWD LH | 1 | $17.87 | |
| 20 | 2621-345 | DECAL,SIDE PANEL-FWD UPR LH | 1 | $16.49 | |
| 21 | 2621-347 | DECAL,SIDE PANEL-MID VENT-LH | 1 | $16.49 | |
| 22 | 1623-637 | CLIP,U-NUT (M5) | 1 | $2.47 | |
| 23 | 0607-447 | CABLE,5"-HAIRPIN | 1 | $5.37 | |
| 24 | 0605-283 | HAIRPIN,COTTER | 1 | $1.23 | |
| 25 | 8060-486 | RIVET, BLIND-DH SS54 ZINC | 1 | $0.40 | |
| 26 | 8050-127 | WASHER,FLAT- #8 X .375 X .049 Z&Y | 1 | $1.37 | |
| 27 | 1623-052 | NUT,U | 1 | $0.95 | |
| 28 | 6606-925 | SCREEN,INTAKE | 1 | $34.95 | |
| 29 | 2602-794 | DUCT,INTAKE-INNER | 1 | $27.95 | |
| 30 | 1623-030 | NUT,SPEED-#10B U TYPE | 1 | $0.95 | |
| 31 | 2602-801 | DUCT,INTAKE-OUTER-TA GRN | 1 | $19.25 | |
| 32 | 0619-206 | TAPE,ALUM FOIL - 6" X 30 FT | 1 | $7.77 | |
| 33 | 5706-531 | SCREEN,SIDE PANEL-UPR LH-PTD BLK | 1 | $20.63 | |
| 34 | 1702-369 | DUCT,AIR-CLUTCH W/FOIL | 1 | $39.95 | |
| 35 | 6606-694 | FOIL,CLUTCH DUCT-2 STROKE | 1 | $3.71 | |
| 37 | 4718-158 | PLATE,SKID-BLK-RH W/FOAM (DSI) | 1 | $192.95 | |
| 38 | 0617-640 | FOAM,SKID PLATE-REAR-RH | 1 | $3.57 | |
| 39 | 0617-638 | FOAM,SKID PLATE-MIDDLE-RH | 1 | $43.95 | |
| 40 | 0617-636 | FOAM,SKID PLATE-FRT-RH | 1 | $37.95 | |
| 41 | 2612-970 | R/B 3612-327 | 1 | $16.95 | |
| 42 | 8061-708 | RIVET, BLIND-LF SS66 BLACK | 1 | $0.95 | |
| 43 | 2612-754 | SHIELD,RESONATOR-SKID PLATE | 1 | $29.95 | |
| 44 | 0123-802 | WASHER,FLAT .194X.50X.048-Z&Y | 1 | $0.12 | |
| 45 | 2621-336 | DECAL,SKID-REAR RH | 1 | $16.49 | |
| 46 | 2621-338 | DECAL,SKID-FWD RH | 1 | $27.95 | |
| 48 | 3718-789 | PLATE,SKID-REAR LH W/FOAM | 1 | $110.95 | |
| 49 | 0617-637 | FOAM,SKID PLATE-FRT-LH | 1 | $16.49 | |
| 50 | 0617-639 | FOAM,SKID PLATE-MIDDLE-LH | 1 | $16.49 | |
| 51 | 0617-641 | FOAM,SKID PLATE-REAR-LH | 1 | $3.99 | |
| 52 | 6606-613 | RETAINER,TAB-SIDE PANEL | 1 | $12.35 | |
| 53 | 2621-337 | DECAL,SKID-REAR LH | 1 | $16.49 | |
| 54 | 2621-339 | DECAL,SKID-FWD LH | 1 | $27.95 | |
| 55 | 2623-005 | CLIP,RECEPTACLE-1/4 TURN STUD | 1 | $2.61 | |
| 56 | 6606-592 | PIN,RETAINER-BODY PLASTIC | 1 | $3.57 | |
| 57 | 1623-129 | R/B 2623-166 | 1 | $0.35 | |
| 58 | 2612-972 | PLATE,EXHAUST OUTLET | 1 | $15.11 | |
| 59 | 2612-971 | SEAL,EXHAUST OUTLET-CWI | 1 | $38.95 | |
| 60 | 1712-963 | DEFLECTOR,EXHAUST OUTLET-PTD BLK | 1 | $32.95 | |
| 61 | 8061-710 | RIVET,BLIND-LF SS68 BLACK | 1 | $1.09 | |
| 62 | 6606-940 | SHIELD,HEAT-ECU | 1 | $26.95 | |
| 63 | 8408-620 | SCREW,CAP-HFH M6X1.0X20 CL8.8 Z&Y | 1 | $1.37 | |
| 65 | 0423-031 | NUT,SPEED M6 X 1.0 U-TYPE | 1 | $0.95 | |
| 66 | 0623-784 | R/B 2623-163 | 1 | $0.35 | |
| 67 | 6606-342 | PANEL,FILLER-RH-BLK | 1 | $19.25 | |
| 67 | 3718-303 | PANEL,FILLER W/FOIL-LH | 1 | $19.25 | |
| 68 | 6606-405 | FOIL,PROTECTIVE-FILLER PANEL-LH | 1 | $27.95 | |
| 69 | 2623-001 | RETAINER,PUSHNUT-3/16" STUD | 1 | $0.40 | |
| 70 | 1623-999 | SCREW,1" RND KNOB-M5X0.8X20mm LG | 1 | $4.95 |
