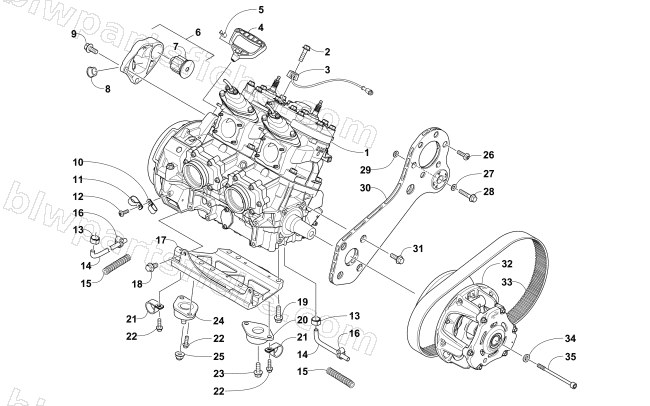

2016 Arctic Cat ZR 6000 LXR 137 ES — ENGINE AND RELATED PARTS
2016 ZR 6000 LXR 137 ES
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0962-037 | ENGINE,600 DSI MY16-L B ASSY | 1 | $3,044.95 | |
| 1 | 0962-035 | ENGINE,600 DSI MY16 S B ASSY | 1 | $2,284.95 | |
| 2 | 0923-049 | SCREW, CAP-HFH M8X1.25X35 CL8.8 W/2353 | 1 | $12.35 | |
| 3 | 0902-024 | SENSOR, KNOCK | 1 | $69.95 | |
| 4 | 0636-363 | HANDLE,RECOIL-LARGE | 1 | $15.11 | |
| 5 | 0606-885 | CAP,RECOIL HANDLE | 1 | $1.37 | |
| 6 | 0708-582 | MOUNT,MAG-FABR | 1 | $42.95 | |
| 7 | 0608-630 | MOUNT,ENGINE | 1 | $42.95 | |
| 8 | 0608-633 | BUSHING,RECOIL ROPE | 1 | $0.68 | |
| 9 | 8409-026 | SCREW,CAP-HFH M10X1.25X25 CL10.9 W/2353 | 1 | $1.50 | |
| 10 | 1623-733 | CLAMP,DOUBLE TUBE-.375 DIA | 1 | $1.78 | |
| 11 | 1623-675 | CLAMP,CABLE,11/16 INSUL-1/4" MTG | 1 | $1.92 | |
| 12 | 8471-616 | SCREW,MACH-TSPNH M6X1.0X16 CL8.8 Z&B | 1 | $0.68 | |
| 13 | 0610-563 | CLAMP, HOSE-13.2MM-15.7MM | 1 | $1.78 | |
| 14 | 0610-779 | HOSE,COOLANT-MAG/THROTTLE BODY(21.00") | 1 | $45.95 | |
| 15 | 0619-776 | CONDUIT,FLEXIBLE-.62 ID-CTL 5' | 1 | $13.73 | |
| 16 | 0623-373 | CLAMP,HOSE #4 {6202} | 1 | $2.88 | |
| 17 | 0708-598 | MOUNT,FRT ENGINE - MACH | 1 | $128.95 | |
| 18 | 8409-821 | SCREW,CAP-HFH M8X1.25X20 CL10.9 W/2353 | 1 | $0.68 | |
| 19 | 8409-036 | SCREW,CAP-HFH M10X1.25X35 CL10.9 W/2353 | 1 | $1.92 | |
| 20 | 0608-496 | MOUNT,ENGINE | 1 | $49.95 | |
| 21 | 1623-080 | CLAMP, FLEX SHAFT (550/600) | 1 | $1.50 | |
| 22 | 1623-944 | SCREW,SHLDER-HFH-M6-1.0X18 CLR.8 Z&Y | 1 | $1.92 | |
| 23 | 8409-017 | SCREW,CAP-HFH M10X1.25X16 CL10.9W/2353 | 1 | $1.92 | |
| 24 | 0708-587 | MOUNT,ENGINE-W/STUD | 1 | $53.95 | |
| 25 | 8427-002 | NUT,HEX FLG-NYL LOCK M10X1.25 CL8 Z&Y | 1 | $0.95 | |
| 26 | 8468-617 | SCREW,MACH-TSPNH M6X1.0X16 CL8.8 W/2353 | 1 | $0.54 | |
| 27 | 8050-242 | WASHER,FLAT- 5/16 X .625 X .063 Z&Y | 1 | $2.06 | |
| 28 | 1623-932 | SCREW,CAP-HSH-M8X1.25X30/12.9 W/2353 BZ | 1 | $1.50 | |
| 29 | 0623-987 | WASHER, BELLVILE-.312 X .930 | 1 | $2.19 | |
| 30 | 0708-622 | BRKT,ENGINE MTG-PTO-ASSY | 1 | $180.95 | |
| 31 | 1623-937 | SCREW,CAP-HSH-M8-1.25X20 CL 12.9 W/2510 | 1 | $1.37 | |
| 33 | 0627-083 | BELT,DRIVE DCVS S3C-S 36.8W X 1207OC | 1 | $149.95 | |
| 34 | 1623-649 | WASHER,CLUTCH BOLT | 1 | $5.65 | |
| 35 | 1623-792 | BOLT,CLUTCH-M12X1.25X157 | 1 | $26.95 |
