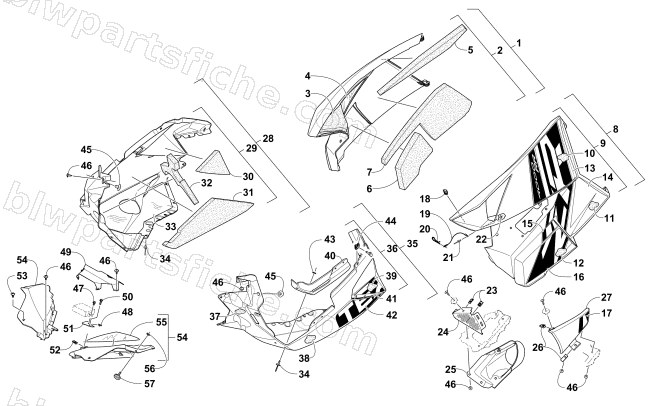

2016 Arctic Cat ZR 4000 RR 129 — SKID PLATE AND SIDE PANEL ASSEMBLY
2016 ZR 4000 RR 129
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 2 | 3718-858 | PANEL,SIDE-RH W/FOAM-TA GRN(2 STROKE) | 1 | $267.95 | |
| 9 | 4718-577 | PANEL,SIDE-LH W/FOAM-TA GRN | 1 | $259.95 | |
| 10 | 0617-629 | FOAM,UPPER SIDE PANEL-REAR-LH | 1 | $16.49 | |
| 11 | 0617-635 | FOAM,LWR SIDE PANEL-REAR-LH | 1 | $12.35 | |
| 12 | 0617-681 | FOAM,LWR SIDE PANEL-FRT-LH | 1 | $5.65 | |
| 14 | 2621-364 | DECAL,SIDE PANEL-LWR RH | 1 | $53.95 | |
| 14 | 2621-365 | DECAL,SIDE PANEL-LWR LH | 1 | $53.95 | |
| 15 | 2621-344 | DECAL,SIDE PANEL-FWD UPR RH | 1 | $16.49 | |
| 15 | 2621-345 | DECAL,SIDE PANEL-FWD UPR LH | 1 | $16.49 | |
| 16 | 2621-340 | DECAL,SIDE PANEL-FWD RH | 1 | $17.87 | |
| 16 | 2621-341 | DECAL,SIDE PANEL-FWD LH | 1 | $17.87 | |
| 17 | 2621-347 | DECAL,SIDE PANEL-MID VENT-LH | 1 | $16.49 | |
| 18 | 1623-637 | CLIP,U-NUT (M5) | 1 | $2.47 | |
| 19 | 0607-447 | CABLE,5"-HAIRPIN | 1 | $5.37 | |
| 20 | 0605-283 | HAIRPIN,COTTER | 1 | $1.23 | |
| 21 | 8060-486 | RIVET, BLIND-DH SS54 ZINC | 1 | $0.40 | |
| 22 | 8050-127 | WASHER,FLAT- #8 X .375 X .049 Z&Y | 1 | $1.37 | |
| 23 | 1623-052 | NUT,U | 1 | $0.95 | |
| 24 | 6606-925 | SCREEN,INTAKE | 1 | $34.95 | |
| 25 | 2602-794 | DUCT,INTAKE-INNER | 1 | $27.95 | |
| 26 | 1623-030 | NUT,SPEED-#10B U TYPE | 1 | $0.95 | |
| 27 | 2602-801 | DUCT,INTAKE-OUTER-TA GRN | 1 | $19.25 | |
| 29 | 4718-520 | PLATE,SKID-RH ZR 4000-W/FOAM | 1 | $167.95 | |
| 34 | 8061-708 | RIVET, BLIND-LF SS66 BLACK | 1 | $0.95 | |
| 36 | 3718-789 | PLATE,SKID-REAR LH W/FOAM | 1 | $110.95 | |
| 37 | 0617-637 | FOAM,SKID PLATE-FRT-LH | 1 | $16.49 | |
| 38 | 0617-639 | FOAM,SKID PLATE-MIDDLE-LH | 1 | $16.49 | |
| 39 | 0617-641 | FOAM,SKID PLATE-REAR-LH | 1 | $3.99 | |
| 40 | 6606-613 | RETAINER,TAB-SIDE PANEL | 1 | $12.35 | |
| 41 | 2621-336 | DECAL,SKID-REAR RH | 1 | $16.49 | |
| 41 | 2621-337 | DECAL,SKID-REAR LH | 1 | $16.49 | |
| 42 | 2621-338 | DECAL,SKID-FWD RH | 1 | $27.95 | |
| 42 | 2621-339 | DECAL,SKID-FWD LH | 1 | $27.95 | |
| 43 | 0123-802 | WASHER,FLAT .194X.50X.048-Z&Y | 1 | $0.12 | |
| 44 | 2623-005 | CLIP,RECEPTACLE-1/4 TURN STUD | 1 | $2.61 | |
| 45 | 6606-592 | PIN,RETAINER-BODY PLASTIC | 1 | $3.57 | |
| 46 | 1623-129 | R/B 2623-166 | 1 | $0.35 | |
| 48 | 0423-577 | CLIP,U-NUT M6 | 1 | $0.40 | |
| 49 | 6606-942 | SHIELD,HEAT-ECU | 1 | $32.95 | |
| 50 | 8408-620 | SCREW,CAP-HFH M6X1.0X20 CL8.8 Z&Y | 1 | $1.37 | |
| 51 | 6606-941 | BRKT,MTG-ECU | 1 | $16.49 | |
| 52 | 0423-031 | NUT,SPEED M6 X 1.0 U-TYPE | 1 | $0.95 | |
| 53 | 0623-784 | R/B 2623-163 | 1 | $0.35 | |
| 54 | 6606-342 | PANEL,FILLER-RH-BLK | 1 | $19.25 | |
| 54 | 3718-303 | PANEL,FILLER W/FOIL-LH | 1 | $19.25 | |
| 55 | 6606-405 | FOIL,PROTECTIVE-FILLER PANEL-LH | 1 | $27.95 | |
| 56 | 2623-001 | RETAINER,PUSHNUT-3/16" STUD | 1 | $0.40 | |
| 57 | 1623-999 | SCREW,1" RND KNOB-M5X0.8X20mm LG | 1 | $4.95 |
