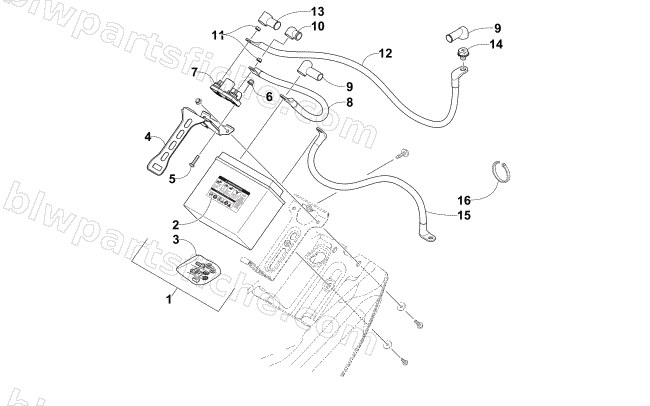

2016 Arctic Cat XF 9000 HIGH COUNTRY LTD 141 — BATTERY AND TRAY ASSEMBLY
2016 XF 9000 HIGH COUNTRY LTD 141
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0745-406 | BATTERY,SEALED-YTX20-ASSY | 1 | $154.95 | |
| 2 | 0645-430 | LABEL,POISON/DANGER-HORIZ FORMAT | 1 | $1.64 | |
| 3 | 0445-082 | HARDWARE,BATTERY-PACK (010 ATV) | 1 | $10.97 | |
| 4 | 0645-647 | BRKT, HOLDDOWN-BATTERY | 1 | $27.95 | |
| 5 | 8468-625 | SCREW,MACH-TSPNH M6X1.0X25 CL8.8 BLK | 1 | $0.68 | |
| 6 | 8427-602 | NUT,HEX FLG-NYL LOCK M6X1.0 CL8 Z&Y | 1 | $0.12 | |
| 7 | 0445-092 | SOLENOID,STARTER RELAY | 1 | $49.95 | |
| 8 | 0645-649 | CABLE,BATTERY-SOLENOID | 1 | $19.25 | |
| 9 | 0645-662 | BOOT,BATTERY CABLE | 1 | $8.95 | |
| 10 | 0645-697 | BOOT,BATTERY CABLE | 1 | $19.25 | |
| 11 | 0623-038 | NUT,HEX M6 Z&Y-SEMS (W/WASHER) | 1 | $0.26 | |
| 12 | 0645-671 | CABLE,SOLENOID TO STARTER-TURBO | 1 | $46.95 | |
| 13 | 0645-019 | BOOT,TERMINAL-BATTERY | 1 | $4.40 | |
| 14 | 1623-451 | BOLT, STARTER MOTOR-HH SEMS M5X0.8X8 Z&Y | 1 | $3.44 | |
| 15 | 0645-670 | CABLE,BATTERY-GROUND-TURBO | 1 | $38.95 | |
| 16 | 0123-788 | TIE,CABLE-8.5/7.5/7.4 | 1 | $0.12 |
