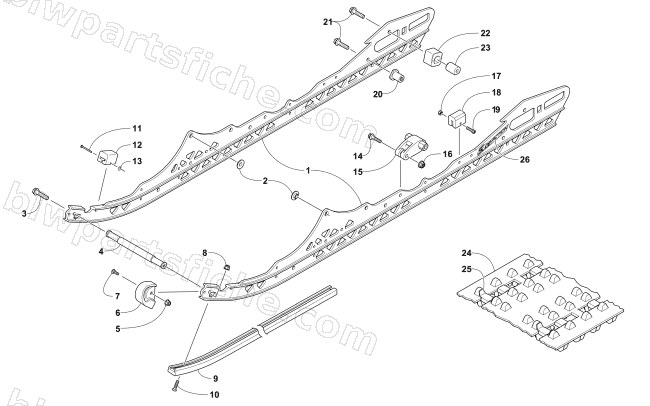

2016 Arctic Cat PANTERA 7000 LTD EARLY BUILD — SLIDE RAIL AND TRACK ASSEMBLY
2016 PANTERA 7000 LTD EARLY BUILD
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 2704-623 | SUSPENSION,REAR-TOUR-BLK/BLK-MFG ASSY | 1 | $4,094.95 | |
| 1 | 2704-624 | RAIL,SUSP-146-TOUR-PTD BLK | 1 | $204.95 | |
| 2 | 3604-266 | INSERT,RAIL-M10 X 25 | 1 | $3.30 | |
| 3 | 8408-826 | SCREW,CAP-HFH M8X1.25X25 CL8.8 W/2353 | 1 | $0.40 | |
| 4 | 3604-679 | AXLE,XBRC/LMTR-19.94X222.25(M8X1.25) HP | 1 | $74.95 | |
| 5 | 8427-602 | NUT,HEX FLG-NYL LOCK M6X1.0 CL8 Z&Y | 1 | $0.12 | |
| 6 | 3604-003 | NOSEPIECE,RAIL-EXVOLUTE | 1 | $19.25 | |
| 7 | 8476-625 | SCREW,MACH-TSTRH M6X1.0X25 Z&Y | 1 | $1.78 | |
| 8 | 8047-366 | NUT,HEX FLG-NY LOCK 1/4-20 GR F Z&Y | 1 | $0.40 | |
| 9 | 3604-801 | WEARSTRIP,SLIDE RAIL-1392MM | 1 | $29.95 | |
| 10 | 0123-859 | SCREW,MACH-PHFH 1/4-20 X 1 1/8 Z&Y | 1 | $1.09 | |
| 11 | 0123-767 | RIVET,SOLID-1/8 X 1.50 | 1 | $0.95 | |
| 12 | 0104-631 | PAD,SHOCK-RUBBER | 1 | $6.06 | |
| 13 | 0123-766 | NUT,PUSH-.125 STUD | 1 | $1.23 | |
| 14 | 8408-850 | SCREW,CAP-HFH M8X1.25X50 CL8.8 Z&Y | 1 | $1.09 | |
| 15 | 3604-513 | BLOCK,SPRING TENSION | 1 | $17.87 | |
| 16 | 8427-802 | NUT,HEX FLG-NYL LOCK M8X1.25 CL8 Z&Y | 1 | $0.54 | |
| 17 | 8427-502 | NUT,HEX FLG-NYL LOCK M5X0.8 CL8 Z&Y | 1 | $0.95 | |
| 18 | 1604-429 | PAD,SHOCK-RUBBER | 1 | $6.75 | |
| 19 | 8470-540 | SCREW,MACH-TSPNH M5X0.8X40 CL8.8 Z&Y | 1 | $1.37 | |
| 20 | 3604-979 | AXLE,OFFSET ARM-M10 | 1 | $3.57 | |
| 21 | 8413-031 | SCREW,CAP-HFH M10X1.25X30 CL10.9 W/2353 | 1 | $2.61 | |
| 22 | 2604-545 | BLOCK, REAR ARM COUPLER | 1 | $13.73 | |
| 23 | 3604-291 | BUSHING,REAR ARM COUPLER-M10 | 1 | $12.35 | |
| 24 | 2602-512 | TRACK,RIPSAW-15X146X1.25-2.86P | 1 | $1,215.95 | |
| 25 | 2602-383 | CLIP,GUIDE | 1 | $4.26 | |
| 26 | 0621-907 | DECAL,SLIDE RAIL | 1 | $5.51 |
