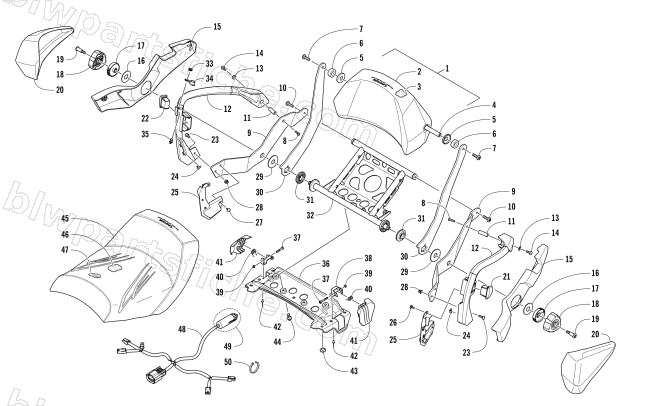

2016 Arctic Cat PANTERA 7000 LTD EARLY BUILD — PASSENGER SEAT AND BACKREST ASSEMBLY
2016 PANTERA 7000 LTD EARLY BUILD
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 5706-950 | BACKREST-ASSY | 1 | $279.95 | |
| 2 | 5706-949 | COVER,BACKREST-PANTERA | 1 | $149.95 | |
| 3 | 0717-210 | FOAM,BACKREST(.44R@1.4) | 1 | $133.95 | |
| 4 | 6606-593 | AXLE,BACKREST | 1 | $24.77 | |
| 5 | 0723-003 | WASHER,CUP-PTD BLK | 1 | $9.59 | |
| 6 | 0616-547 | BLOCK,TENSION-BACKREST | 1 | $5.65 | |
| 7 | 8477-831 | SCREW,MACH-TSTRH M8X1.25X30 Z&BLK W/2353 | 1 | $12.35 | |
| 8 | 2623-073 | SCREW,MACH-TSFH M6X1.0X25 Z&B-W/2353 | 1 | $22.01 | |
| 9 | 5706-576 | BRKT,MOUNTING-HANDHOLD-RH-PTD BLK | 1 | $96.95 | |
| 9 | 5706-577 | BRKT,MOUNTING-HANDHOLD-LH-PTD BLK | 1 | $96.95 | |
| 10 | 8468-621 | SCREW,MACH-TSPNH M6X1.0X20 CL8.8 W/2353 | 1 | $1.09 | |
| 11 | 6606-678 | AXLE,HANDHOLD | 1 | $42.95 | |
| 12 | 6606-828 | HANDHOLD,RH-W/HANDWARMER | 1 | $132.95 | |
| 12 | 5606-085 | HAND HOLD, LH- W/HANDWARMER | 1 | $141.95 | |
| 14 | 1623-789 | SCREW,MACH-TSTRH M6X1.0X20 RIEBLK W/2510 | 1 | $6.06 | |
| 15 | 6606-690 | COVER,BRKT-HANDHOLD-RH-MOLD BLK | 1 | $34.95 | |
| 15 | 6606-691 | COVER,BRKT-HANDHOLD-LH-MOLD BLK | 1 | $34.95 | |
| 16 | 1623-986 | SPACER-19X49X1.89 | 1 | $5.37 | |
| 17 | 6606-643 | TENSIONER,BACKREST | 1 | $2.61 | |
| 18 | 6606-644 | KNOB,TENSIONER | 1 | $5.37 | |
| 19 | 2623-072 | SCREW,SHOULDER-HSTRH-M8X1.25X44.1 W/2353 | 1 | $4.68 | |
| 20 | 6606-494 | DEFLECTOR,WIND-RH | 1 | $65.95 | |
| 20 | 6606-495 | DEFLECTOR,WIND-LH | 1 | $65.95 | |
| 21 | 0609-836 | SWITCH, HEATED SEAT | 1 | $73.95 | |
| 22 | 0609-835 | SWITCH, PASS-HAND WARMER | 1 | $69.95 | |
| 23 | 8468-620 | SCREW,MACH-TSPNH M6X1.0X20 CL8.8 BLK | 1 | $0.68 | |
| 24 | 1623-703 | CLIP, SPEED-WIRE RETAINER | 1 | $2.33 | |
| 25 | 6606-866 | COVER,HARNESS-RH-MOLD BLK | 1 | $8.21 | |
| 25 | 6606-867 | COVER,HARNESS-LH-MOLD BLK | 1 | $8.21 | |
| 26 | 1623-129 | R/B 2623-166 | 1 | $0.35 | |
| 27 | 1623-661 | SCREW,PT THD-TSTRH K60-2.69X16MM RIE BLK | 1 | $2.33 | |
| 28 | 8427-602 | NUT,HEX FLG-NYL LOCK M6X1.0 CL8 Z&Y | 1 | $0.12 | |
| 29 | 1623-758 | WASHER,RUBBER-17.9ID X 53.1OD X 3 THK | 1 | $2.47 | |
| 30 | 5706-578 | BRKT,BACKREST-RH-PTD BLK | 1 | $78.95 | |
| 30 | 5706-579 | BRKT,BACKREST-LH-PTD BLK | 1 | $78.95 | |
| 31 | 6606-642 | PLATE,LOCKING-SERRATED-OUTER | 1 | $8.21 | |
| 32 | 5706-443 | BASE,SEAT-PASSENGER-PTD BLK | 1 | $251.95 | |
| 33 | 0609-944 | NUT,RETAINING-OUTLET | 1 | $3.16 | |
| 34 | 0609-945 | COVER,OUTLET-SHIELD | 1 | $2.47 | |
| 35 | 0609-940 | OUTLET,HEATED SHIELD | 1 | $34.95 | |
| 36 | 5706-453 | PLATE,BASE-SEAT-PTD BLK | 1 | $267.95 | |
| 37 | 2623-064 | SCREW,MACH-TSPNH-M5X.8X40-CL8.8-BLK | 1 | $13.73 | |
| 38 | 6606-538 | BRKT,LATCH | 1 | $12.35 | |
| 39 | 8422-502 | NUT, M5 X 0.8 NYLOC - YL ZN | 1 | $0.40 | |
| 40 | 6606-540 | SPRING,LATCH | 1 | $9.59 | |
| 41 | 6606-682 | HANDLE,LATCH-RH | 1 | $19.25 | |
| 41 | 6606-683 | HANDLE,LATCH-LH | 1 | $12.35 | |
| 42 | 1623-257 | RIVET,3/16 HUCK-M5 | 1 | $2.06 | |
| 43 | 0406-877 | BUMPER,SEAT | 1 | $3.57 | |
| 45 | 5706-857 | COVER,SEAT-PASSENGER | 1 | $382.95 | |
| 46 | 0717-221 | FOAM,SEAT-REAR-TOUR(.40R@2.7) | 1 | $66.95 | |
| 47 | 0609-869 | PAD, SEAT HEATER | 1 | $192.95 | |
| 48 | 1686-696 | HARNESS,SEAT-PASSENGER | 1 | $71.95 | |
| 49 | 0630-334 | PLUG,ACCESSORY-12VDC | 1 | $5.92 | |
| 50 | 0123-788 | TIE,CABLE-8.5/7.5/7.4 | 1 | $0.12 |
