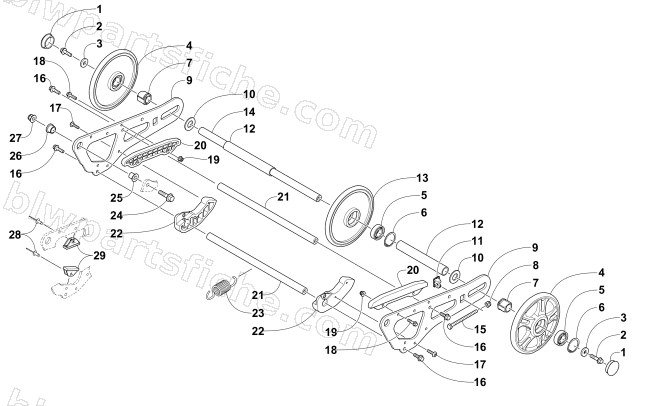

ARTICULATING SKID FRAME ASSEMBLY
2016 BEARCAT 7000 XT
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 1604-952 | CAP,IDL WHL-BLACK | 1 | $13.73 | |
| 2 | 8408-031 | SCREW,CAP-HFH M10X1.25X30 CL8.8 W/2353 | 1 | $2.06 | |
| 3 | 1623-931 | WASHER,FLAT-ALUM-M10X29 | 1 | $1.50 | |
| 4 | 3604-456 | WHEEL,IDL-7.12 W.787"ID-BC BLUE | 1 | $53.95 | |
| 4 | 3604-298 | WHEEL,IDL-7.12 W.787"ID WHITE | 1 | $53.95 | |
| 5 | 3604-033 | BEARING,WHL-NSK CHINA 6004-W/ENS GREASE | 1 | $20.63 | |
| 6 | 0623-946 | RING,INTERNAL RETAINING-#165 | 1 | $2.06 | |
| 7 | 3604-934 | SPACER,REAR WHEEL-OUTER | 1 | $6.75 | |
| 8 | 8422-802 | NUT,HEX-THK NYL M8x1.25 CL8 Z&Y | 1 | $0.40 | |
| 10 | 0623-921 | WSHR, FLAT.788ID X 1.50OD X .109 | 1 | $1.64 | |
| 11 | 3604-647 | ADJUSTER,TRACK-8mm-CAST | 1 | $3.71 | |
| 12 | 3604-931 | SPACER,REAR WHEEL-176.9 | 1 | $17.87 | |
| 13 | 3604-060 | WHEEL,IDL-7.12 W.787"ID BLK(NO SPOKE) | 1 | $53.95 | |
| 15 | 1623-682 | SCREW,CAP-HH-M8 X 1.25 X 100 Z&Y | 1 | $1.78 | |
| 16 | 8408-826 | SCREW,CAP-HFH M8X1.25X25 CL8.8 W/2353 | 1 | $0.40 | |
| 17 | 1623-618 | SCREW,PT THD-TSPNH K60-2.69X25MM RIE BLK | 1 | $6.06 | |
| 18 | 8408-625 | SCREW,CAP-HFH M6X1.0X25 CL8.8 Z&Y | 1 | $0.54 | |
| 19 | 8427-602 | NUT,HEX FLG-NYL LOCK M6X1.0 CL8 Z&Y | 1 | $0.12 | |
| 20 | 4604-095 | GUARD,SWING ARM | 1 | $16.49 | |
| 21 | 3604-675 | CROSSBRACE,SWING ARM | 1 | $34.95 | |
| 22 | 4604-098 | GUARD,SWING ARM-LOWER-RH | 1 | $16.49 | |
| 22 | 4604-099 | GUARD,SWING ARM-LOWER-LH | 1 | $16.49 | |
| 24 | 8409-040 | SCREW,CAP-HFH M10X1.25X40 CL10.9 Z&Y | 1 | $1.50 | |
| 25 | 3604-935 | AXLE,FLANGED-SWING ARM | 1 | $2.88 | |
| 27 | 8427-002 | NUT,HEX FLG-NYL LOCK M10X1.25 CL8 Z&Y | 1 | $0.95 | |
| 28 | 8060-808 | RIVET,BLIND-DH AA86 PL | 1 | $1.37 | |
| 29 | 3604-981 | STOP,REAR ARM | 1 | $19.25 |
