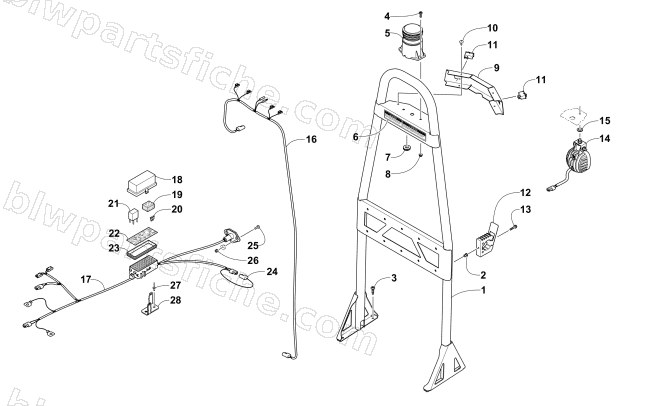

2016 Arctic Cat BEARCAT 7000 XT GROOMER SPECIAL — STROBE AND TAILLIGHT ASSEMBLY
2016 BEARCAT 7000 XT GROOMER SPECIAL
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 2 | 1623-797 | INSERT,M5X0.8-AL SERIES ALS4-580-3.3 | 1 | $3.16 | |
| 3 | 2623-063 | SCREW,MACH-TSPNH-M6X1X20-MPT-BLK W/2353 | 1 | $1.64 | |
| 4 | 8470-520 | SCREW,MACH-TSPNH M5X.8X20 CL8.8 Z&Y | 1 | $0.40 | |
| 5 | 0609-916 | LIGHT,STROBE | 1 | $247.95 | |
| 6 | 9611-515 | DECAL,CAUTION-LIGHT BAR | 1 | $74.95 | |
| 7 | 1623-958 | GROMMET,RUBBER-.5"ID X 1.00" OD X .09 GR | 1 | $3.44 | |
| 8 | 8427-502 | NUT,HEX FLG-NYL LOCK M5X0.8 CL8 Z&Y | 1 | $0.95 | |
| 10 | 0623-797 | SCREW,SELF TAP-TSTH 10-12X1/2 WO/GP | 1 | $0.45 | |
| 11 | 0609-947 | SWITCH,TOGGLE-HAND/THUMB WARMER | 1 | $29.95 | |
| 12 | 2623-125 | CLAMP,TOOL(QF) | 1 | $43.95 | |
| 13 | 8408-525 | SCREW,CAP-HFH M5X0.8X25 CL8.8 Z&Y | 1 | $0.95 | |
| 14 | 0609-953 | LIGHT,WORK | 1 | $232.95 | |
| 15 | 8450-157 | WASHER,FLAT M10X20X2.30 Z&Y | 1 | $3.16 | |
| 16 | 1686-760 | HARNESS,LIGHT BAR | 1 | $57.95 | |
| 17 | 1686-761 | HARNESS,GROOMER | 1 | $311.95 | |
| 18 | 0430-085 | COVER,PDM (4X12) | 1 | $6.34 | |
| 19 | 0430-037 | HOLDER,SPARE FUSE-FOAM | 1 | $3.02 | |
| 20 | 0430-032 | FUSE, MINI-10A | 1 | $3.02 | |
| 20 | 0430-031 | FUSE, MINI-15A | 1 | $4.54 | |
| 20 | 0430-098 | FUSE,MINI-20A | 1 | $2.95 | |
| 20 | 0430-030 | FUSE, MINI-30A | 1 | $2.88 | |
| 21 | 0430-045 | RELAY,SPST-4P 12V/20A | 1 | $30.95 | |
| 21 | 0430-033 | RELAY, SPDT-5P 12V/30A | 1 | $27.95 | |
| 22 | 9611-516 | DECAL,PDM | 1 | $71.95 | |
| 23 | 0430-086 | SEAL,PDM (4X12) | 1 | $2.75 | |
| 24 | 0486-164 | TETHER,REAR ACCESSORY CONNECTOR | 1 | $12.35 | |
| 25 | 8477-620 | SCREW,MACH-TSTRH M6X1.0X20 Z&BLK | 1 | $0.54 | |
| 26 | 8427-602 | NUT,HEX FLG-NYL LOCK M6X1.0 CL8 Z&Y | 1 | $0.12 | |
| 27 | 8061-486 | RIVET,BLIND-LF SS54 ZINC | 1 | $1.09 | |
| 28 | 0745-388 | BRACKET, PDM - PTD | 1 | $20.63 |
