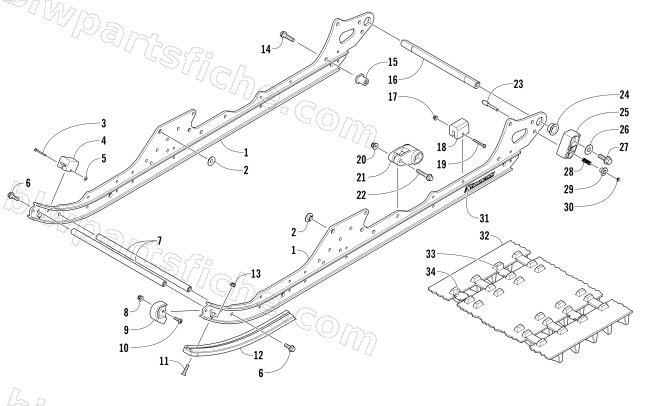

2016 Arctic Cat BEARCAT 7000 XT GROOMER SPECIAL — SLIDE RAIL AND TRACK ASSEMBLY
2016 BEARCAT 7000 XT GROOMER SPECIAL
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 2704-883 | SUSPENSION,REAR-XT-ORN-ASSY | 1 | $5,291.95 | |
| 1 | 4604-101 | RAIL,SUSP-154IN-MACH | 1 | $275.95 | |
| 2 | 3604-266 | INSERT,RAIL-M10 X 25 | 1 | $3.30 | |
| 3 | 0123-767 | RIVET,SOLID-1/8 X 1.50 | 1 | $0.95 | |
| 4 | 0104-631 | PAD,SHOCK-RUBBER | 1 | $6.06 | |
| 5 | 0123-766 | NUT,PUSH-.125 STUD | 1 | $1.23 | |
| 6 | 8408-826 | SCREW,CAP-HFH M8X1.25X25 CL8.8 W/2353 | 1 | $0.40 | |
| 7 | 3604-425 | AXLE, ALUM-M8X344.55 | 1 | $43.95 | |
| 8 | 8427-602 | NUT,HEX FLG-NYL LOCK M6X1.0 CL8 Z&Y | 1 | $0.12 | |
| 9 | 3604-003 | NOSEPIECE,RAIL-EXVOLUTE | 1 | $19.25 | |
| 10 | 8476-625 | SCREW,MACH-TSTRH M6X1.0X25 Z&Y | 1 | $1.78 | |
| 11 | 0123-859 | SCREW,MACH-PHFH 1/4-20 X 1 1/8 Z&Y | 1 | $1.09 | |
| 12 | 3604-627 | WEARSTRIP,SLIDE RAIL-WIDE-46.25in | 1 | $34.95 | |
| 13 | 8047-366 | NUT,HEX FLG-NY LOCK 1/4-20 GR F Z&Y | 1 | $0.40 | |
| 14 | 8413-031 | SCREW,CAP-HFH M10X1.25X30 CL10.9 W/2353 | 1 | $2.61 | |
| 15 | 3604-979 | AXLE,OFFSET ARM-M10 | 1 | $3.57 | |
| 16 | 3604-564 | AXLE,COUPLING BLOCK-ART ARM-401 | 1 | $97.95 | |
| 17 | 8427-502 | NUT,HEX FLG-NYL LOCK M5X0.8 CL8 Z&Y | 1 | $0.95 | |
| 18 | 1604-429 | PAD,SHOCK-RUBBER | 1 | $6.75 | |
| 19 | 8470-540 | SCREW,MACH-TSPNH M5X0.8X40 CL8.8 Z&Y | 1 | $1.37 | |
| 20 | 8427-802 | NUT,HEX FLG-NYL LOCK M8X1.25 CL8 Z&Y | 1 | $0.54 | |
| 21 | 4604-102 | BLOCK,OVERLOAD | 1 | $9.95 | |
| 22 | 8408-850 | SCREW,CAP-HFH M8X1.25X50 CL8.8 Z&Y | 1 | $1.09 | |
| 24 | 4604-100 | BUSHING,FLANGED-20.5X25 | 1 | $6.75 | |
| 25 | 4604-096 | BLOCK,COUPLING-SWING ARM-RH | 1 | $12.35 | |
| 25 | 4604-097 | BLOCK,COUPLING-SWING ARM-LH | 1 | $12.35 | |
| 26 | 8450-163 | WASHER,FLAT-M10-11.12X28.00 X 2.80Z&Y | 1 | $0.95 | |
| 27 | 8408-031 | SCREW,CAP-HFH M10X1.25X30 CL8.8 W/2353 | 1 | $2.06 | |
| 29 | 3604-986 | KNOB,PLUNGER PIN | 1 | $12.35 | |
| 30 | 0423-667 | E-CLIP,4.0 MM | 1 | $0.68 | |
| 31 | 2621-929 | DECAL,XTRA ACTION | 1 | $16.49 | |
| 32 | 2602-639 | TRACK,20X154X1.375 2.86 PITCH W/BUMP | 1 | $1,477.95 | |
| 33 | 2602-383 | CLIP,GUIDE | 1 | $4.26 | |
| 34 | 2602-384 | CLIP,WEAR | 1 | $3.57 |
