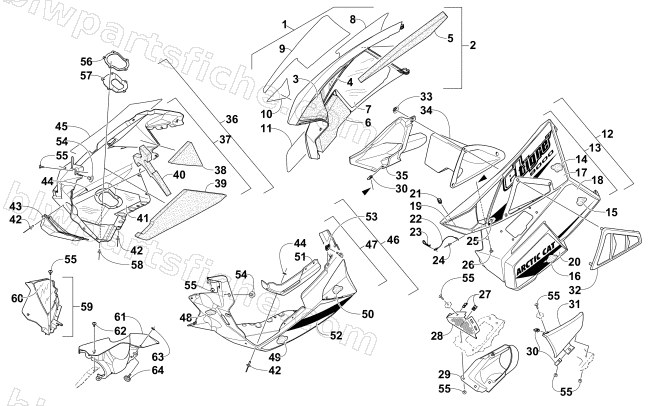

2015 Arctic Cat ZR 9000 EL TIGRE — SKID PLATE AND SIDE PANEL ASSEMBLY
2015 ZR 9000 EL TIGRE
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 4718-248 | PANEL,SIDE-RH BLK W/DECALS (9 ET) | 1 | $359.95 | |
| 2 | 3718-312 | PANEL,SIDE-RH WITH FOAM-BLK (4 STROKE) | 1 | $259.95 | |
| 3 | 0617-626 | FOAM,UPPER SIDE PANEL-FRT-RH | 1 | $4.26 | |
| 4 | 6606-414 | FOIL,PROTECTIVE-MIDDLE SIDE PANEL-RH | 1 | $1.92 | |
| 5 | 0617-628 | FOAM,UPPER SIDE PANEL-REAR-RH | 1 | $37.95 | |
| 6 | 0617-632 | FOAM,LWR SIDE PANEL-FRT-RH | 1 | $22.01 | |
| 7 | 6606-416 | FOIL,PROTECTIVE-LWR SIDE PANEL-REAR-RH | 1 | $3.57 | |
| 8 | 1621-380 | DECAL,SIDE PANEL-UPR RH "9000" | 1 | $49.95 | |
| 9 | 1621-382 | DECAL,SIDE PANEL-LWR RH | 1 | $43.95 | |
| 10 | 1621-388 | DECAL,SIDE PANEL-FWD RH | 1 | $5.65 | |
| 11 | 1621-384 | DECAL,SIDE PANEL-FWD RH "ARCTIC CAT" | 1 | $19.25 | |
| 12 | 4718-249 | PANEL,SIDE-LH BLK W/DECALS (9 ET) | 1 | $359.95 | |
| 13 | 4718-557 | PANEL,SIDE-LH-W/FOAM-BLK TURBO | 1 | $460.95 | |
| 14 | 0617-669 | FOAM,UPPER SIDE PANEL-REAR LH-4 STRK | 1 | $12.35 | |
| 15 | 0617-635 | FOAM,LWR SIDE PANEL-REAR-LH | 1 | $12.35 | |
| 16 | 0617-681 | FOAM,LWR SIDE PANEL-FRT-LH | 1 | $5.65 | |
| 17 | 1621-381 | DECAL,SIDE PANEL-UPR LH "9000" | 1 | $49.95 | |
| 18 | 1621-383 | DECAL,SIDE PANEL-LWR LH | 1 | $42.95 | |
| 19 | 1621-389 | DECAL,SIDE PANEL-FWD LH | 1 | $5.65 | |
| 20 | 1621-385 | DECAL,SIDE PANEL-FWD LH "ARCTIC CAT" | 1 | $19.25 | |
| 21 | 1623-637 | CLIP,U-NUT (M5) | 1 | $2.47 | |
| 22 | 0607-447 | CABLE,5"-HAIRPIN | 1 | $5.37 | |
| 23 | 0605-283 | HAIRPIN,COTTER | 1 | $1.23 | |
| 24 | 8060-486 | RIVET, BLIND-DH SS54 ZINC | 1 | $0.40 | |
| 25 | 8050-127 | WASHER,FLAT- #8 X .375 X .049 Z&Y | 1 | $1.37 | |
| 26 | 0623-797 | SCREW,SELF TAP-TSTH 10-12X1/2 WO/GP | 1 | $0.45 | |
| 27 | 1623-052 | NUT,U | 1 | $0.95 | |
| 28 | 6606-925 | SCREEN,INTAKE | 1 | $34.95 | |
| 29 | 2602-794 | DUCT,INTAKE-INNER | 1 | $27.95 | |
| 30 | 1623-030 | NUT,SPEED-#10B U TYPE | 1 | $0.95 | |
| 31 | 2602-793 | DUCT,INTAKE-OUTER-BLK | 1 | $19.25 | |
| 32 | 0608-648 | COVER,DUCT-HEAT-TURBO | 1 | $16.49 | |
| 33 | 1623-469 | NUT,STAMPED- 0.330 | 1 | $1.23 | |
| 34 | 0708-596 | DUCT,HEAT-TURBO-ROUTED | 1 | $62.95 | |
| 35 | 1702-367 | DUCT,BELT COOLING-4 STRK-ROUTED | 1 | $42.95 | |
| 36 | 4718-102 | PLATE,SKID-BLK-RH-W/DECAL(8/9 ET) | 1 | $217.95 | |
| 37 | 3718-422 | PLATE,SKID-RH-W/FOAM | 1 | $192.95 | |
| 38 | 0617-640 | FOAM,SKID PLATE-REAR-RH | 1 | $3.57 | |
| 39 | 0617-638 | FOAM,SKID PLATE-MIDDLE-RH | 1 | $43.95 | |
| 40 | 0617-636 | FOAM,SKID PLATE-FRT-RH | 1 | $37.95 | |
| 41 | 2612-850 | R/B 3612-325 | 1 | $19.95 | |
| 42 | 8061-708 | RIVET, BLIND-LF SS66 BLACK | 1 | $0.95 | |
| 43 | 2612-754 | SHIELD,RESONATOR-SKID PLATE | 1 | $29.95 | |
| 44 | 0123-802 | WASHER,FLAT .194X.50X.048-Z&Y | 1 | $0.12 | |
| 45 | 1621-386 | DECAL,SKID PLATE-RH | 1 | $24.77 | |
| 46 | 4718-253 | PLATE,SKID-BLK-LH-W/DECAL(6/8/9 ET) | 1 | $126.95 | |
| 47 | 3718-789 | PLATE,SKID-REAR LH W/FOAM | 1 | $110.95 | |
| 48 | 0617-637 | FOAM,SKID PLATE-FRT-LH | 1 | $16.49 | |
| 49 | 0617-639 | FOAM,SKID PLATE-MIDDLE-LH | 1 | $16.49 | |
| 50 | 0617-641 | FOAM,SKID PLATE-REAR-LH | 1 | $3.99 | |
| 51 | 6606-613 | RETAINER,TAB-SIDE PANEL | 1 | $12.35 | |
| 52 | 1621-387 | DECAL,SKID PLATE-LH | 1 | $24.77 | |
| 53 | 2623-005 | CLIP,RECEPTACLE-1/4 TURN STUD | 1 | $2.61 | |
| 54 | 6606-592 | PIN,RETAINER-BODY PLASTIC | 1 | $3.57 | |
| 55 | 1623-129 | R/B 2623-166 | 1 | $0.35 | |
| 56 | 2612-796 | PLATE,EXHAUST OUTLET | 1 | $25.95 | |
| 57 | 2612-799 | SEAL,EXHAUST OUTLET-4 STRK | 1 | $17.87 | |
| 58 | 8061-710 | RIVET,BLIND-LF SS68 BLACK | 1 | $1.09 | |
| 59 | 3718-302 | PANEL,FILLER W/FOIL-RH | 1 | $19.25 | |
| 60 | 6606-404 | FOIL,PROTECTIVE-FILLER PANEL-RH | 1 | $2.61 | |
| 61 | 6606-351 | PANEL,FILLER-LH-TURBO-BLK | 1 | $67.95 | |
| 62 | 0623-784 | R/B 2623-163 | 1 | $0.35 | |
| 63 | 2623-001 | RETAINER,PUSHNUT-3/16" STUD | 1 | $0.40 | |
| 64 | 1623-999 | SCREW,1" RND KNOB-M5X0.8X20mm LG | 1 | $4.95 |
