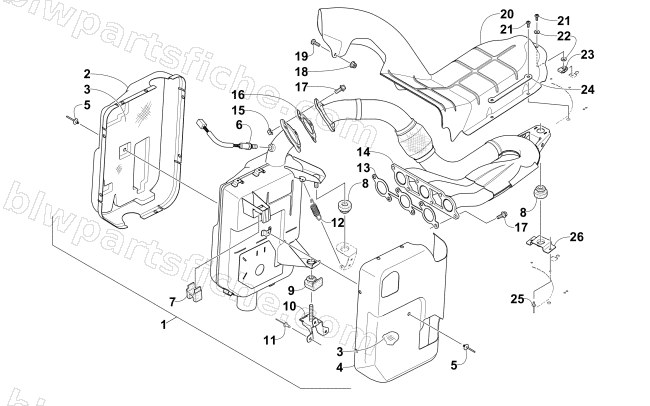

2015 Arctic Cat ZR 7000 SNO PRO LTD EL TIGRE — EXHAUST ASSEMBLY
2015 ZR 7000 SNO PRO LTD EL TIGRE
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 1712-964 | RESONATOR,EXHAUST-ASSY | 1 | $1,110.95 | |
| 2 | 2612-822 | SHIELD,HEAT-EXH RESONATOR-RH | 1 | $102.95 | |
| 3 | 2612-820 | PACKING,RESONATOR | 1 | $17.87 | |
| 4 | 2612-823 | SHIELD,HEAT-EXH RESONATOR-LH | 1 | $96.95 | |
| 5 | 1623-799 | RIVET,BLIND-LF SD61BSLF ZINC | 1 | $0.95 | |
| 6 | 0630-302 | R/B 0430-135 | 1 | $162.95 | |
| 7 | 2612-908 | GROMMET,RUBBER-UPPER | 1 | $8.21 | |
| 8 | 2612-186 | GROMMET,RUBBER-RESONATOR MOUNT | 1 | $12.35 | |
| 9 | 2612-912 | GROMMET,RESONATOR MOUNT | 1 | $5.65 | |
| 10 | 1712-790 | BRKT,MOUNTING-LOWER-RESONATOR-PTD BLK | 1 | $19.25 | |
| 11 | 8060-708 | RIVET,BLIND-DH SS66 BLK | 1 | $1.37 | |
| 12 | 0612-668 | SPRING,EXTENSION | 1 | $4.68 | |
| 13 | 3020-136 | GASKET,EXHAUST MANIFOLD | 1 | $29.95 | |
| 14 | 1712-965 | MANIFOLD,EXHAUST-WELD'T | 1 | $838.95 | |
| 15 | 1623-912 | NUT,HEX FLG-TOP LOCK M8X1.25 CL8 HI TEMP | 1 | $1.64 | |
| 16 | 2612-663 | GASKET, EXHAUST | 1 | $26.95 | |
| 17 | 1623-918 | SCREW,CAP-HFH M8X1.25X20 CL8.8 HI TEMP | 1 | $1.64 | |
| 18 | 8427-602 | NUT,HEX FLG-NYL LOCK M6X1.0 CL8 Z&Y | 1 | $0.12 | |
| 19 | 8476-625 | SCREW,MACH-TSTRH M6X1.0X25 Z&Y | 1 | $1.78 | |
| 20 | 2612-880 | SHIELD,HEAT-MANIFOLD-COLLECTOR-UPPER | 1 | $126.95 | |
| 21 | 8476-516 | SCREW,MACH-TSTRH M5X0.8X16 Z&Y | 1 | $1.37 | |
| 22 | 8050-217 | WASHER,FLAT- 1/4 X .625 X .065 Z&Y | 1 | $0.12 | |
| 23 | 1623-637 | CLIP,U-NUT (M5) | 1 | $2.47 | |
| 24 | 2612-969 | PLATE,MTG-HEAT SHIELD | 1 | $3.16 | |
| 25 | 8060-682 | RIVET,BLIND-DH SS62 ZINC | 1 | $0.12 | |
| 26 | 2612-963 | BRKT,MTG-EXH MANIFOLD-TUNNEL | 1 | $8.21 |
