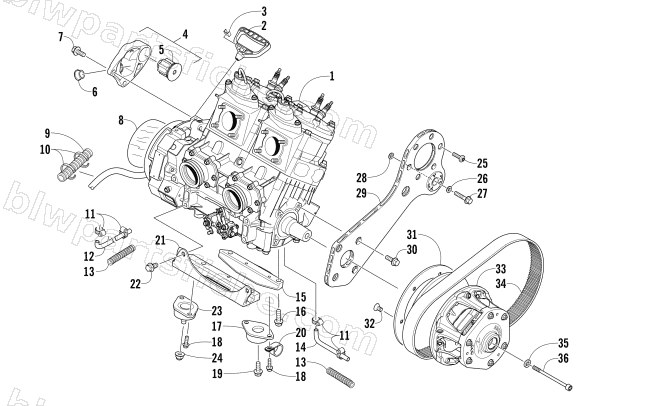

2015 Arctic Cat XF 8000 SNO PRO 137 — ENGINE AND RELATED PARTS
2015 XF 8000 SNO PRO 137
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0662-609 | ENGINE,L/C-800 HO (W/O EFI/VALVE CABLES) | 1 | $4,457.95 | |
| 2 | 0636-363 | HANDLE,RECOIL-LARGE | 1 | $15.11 | |
| 3 | 0606-885 | CAP,RECOIL HANDLE | 1 | $1.37 | |
| 4 | 0708-582 | MOUNT,MAG-FABR | 1 | $42.95 | |
| 5 | 0608-630 | MOUNT,ENGINE | 1 | $42.95 | |
| 6 | 0608-633 | BUSHING,RECOIL ROPE | 1 | $0.68 | |
| 7 | 8409-026 | SCREW,CAP-HFH M10X1.25X25 CL10.9 W/2353 | 1 | $1.50 | |
| 8 | 4606-425 | FOIL,PROTECTIVE-RECOIL COVER-DIE CUT | 1 | $13.73 | |
| 9 | 1619-131 | LOOM,PROTECTIVE-3/4 ID-12"-CTL | 1 | $3.44 | |
| 10 | 0123-788 | TIE,CABLE-8.5/7.5/7.4 | 1 | $0.12 | |
| 11 | 0623-373 | CLAMP,HOSE #4 {6202} | 1 | $2.88 | |
| 12 | 0610-923 | HOSE,COOLANT-MAG/THROTTLE BODY | 1 | $22.01 | |
| 13 | 0619-776 | CONDUIT,FLEXIBLE-.62 ID-CTL 5' | 1 | $13.73 | |
| 14 | 0610-878 | HOSE,THROTTLE BODY PTO/WATER PUMP-17.5" | 1 | $17.87 | |
| 15 | 0708-602 | MOUNT,ENGINE-REAR MACH | 1 | $56.95 | |
| 16 | 8409-036 | SCREW,CAP-HFH M10X1.25X35 CL10.9 W/2353 | 1 | $1.92 | |
| 17 | 0608-496 | MOUNT,ENGINE | 1 | $49.95 | |
| 18 | 1623-944 | SCREW,SHLDER-HFH-M6-1.0X18 CLR.8 Z&Y | 1 | $1.92 | |
| 19 | 8409-017 | SCREW,CAP-HFH M10X1.25X16 CL10.9W/2353 | 1 | $1.92 | |
| 20 | 1623-080 | CLAMP, FLEX SHAFT (550/600) | 1 | $1.50 | |
| 21 | 0708-600 | MOUNT,ENGINE-FRT MACH | 1 | $56.95 | |
| 22 | 8409-021 | SCREW,CAP-HFH M10X1.25X20 CL10.9 W/2353 | 1 | $1.64 | |
| 23 | 0708-587 | MOUNT,ENGINE-W/STUD | 1 | $53.95 | |
| 24 | 8427-002 | NUT,HEX FLG-NYL LOCK M10X1.25 CL8 Z&Y | 1 | $0.95 | |
| 25 | 8468-617 | SCREW,MACH-TSPNH M6X1.0X16 CL8.8 W/2353 | 1 | $0.54 | |
| 26 | 8050-242 | WASHER,FLAT- 5/16 X .625 X .063 Z&Y | 1 | $2.06 | |
| 27 | 1623-932 | SCREW,CAP-HSH-M8X1.25X30/12.9 W/2353 BZ | 1 | $1.50 | |
| 28 | 0623-987 | WASHER, BELLVILE-.312 X .930 | 1 | $2.19 | |
| 29 | 0708-622 | BRKT,ENGINE MTG-PTO-ASSY | 1 | $180.95 | |
| 30 | 1623-937 | SCREW,CAP-HSH-M8-1.25X20 CL 12.9 W/2510 | 1 | $1.37 | |
| 31 | 0645-410 | RING,DAMPER - CLUTCH | 1 | $82.95 | |
| 32 | 1623-821 | SCREW,MACH-TSFH M8X1.25X14 CL10.9Z&Y | 1 | $8.21 | |
| 33 | 0746-435 | CLUTCH,DRIVE-UNCAL-8.25 33MM/S | 1 | $696.95 | |
| 34 | 0627-084 | BELT,DRIVE-DCVS S6A-S 36.8W X12070C | 1 | $235.95 | |
| 35 | 1623-649 | WASHER,CLUTCH BOLT | 1 | $5.65 | |
| 36 | 1623-792 | BOLT,CLUTCH-M12X1.25X157 | 1 | $26.95 |
