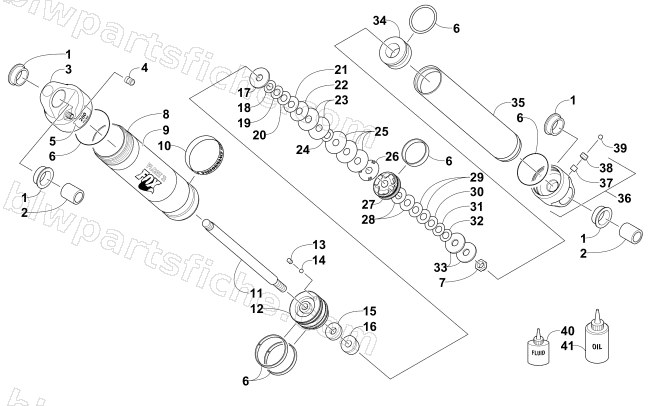

2015 Arctic Cat XF 8000 HIGH COUNTRY 141 SNO PRO — REAR SUSPENSION REAR ARM SHOCK ABSORBER
2015 XF 8000 HIGH COUNTRY 141 SNO PRO
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 2704-567 | R/B 2704-603 | 1 | $369.95 | |
| 1 | 1604-222 | BUSHING,REAR ARM SHOCK-.125" LIP | 1 | $17.87 | |
| 2 | 2604-223 | SLEEVE, .571 X .815 X .950TLG | 1 | $33.95 | |
| 3 | 4604-006 | CAP,BODY-FLOAT SIDE PORT-ASSY | 1 | $267.95 | |
| 4 | 2603-327 | CAP,VALVE-AIR - (FOX) | 1 | $12.35 | |
| 5 | 3603-419 | DECAL,AIR PRESSURE 200PSI | 1 | $12.35 | |
| 6 | 3603-293 | KIT,REBUILD-SEAL/BEARING | 1 | $110.95 | |
| 7 | 3603-018 | NUT,LOCK,3/8-24THDX.562 FLATS | 1 | $2.95 | |
| 8 | 4604-009 | SLEEVE,FLOAT-DUAL WIPER-7.70"TLG-ASSY | 1 | $297.95 | |
| 9 | 3603-369 | DECAL,FLOAT 3-W/WARNINGS | 1 | $17.87 | |
| 10 | 3603-365 | DECAL,BAND-PERFORMANCE SERIES | 1 | $17.87 | |
| 11 | 3603-364 | SHAFT,CHROME-.498 OD X 8.30" TLG | 1 | $37.95 | |
| 12 | 3603-291 | BEARING ASSY-1.834" BORE,.498" X 1.388" | 1 | $216.95 | |
| 13 | 1603-940 | SCREW-SET,8-32X.250 | 1 | $1.95 | |
| 14 | 1604-315 | BALL, BLEED | 1 | $4.95 | |
| 15 | 0603-386 | BUMPER,INTERNAL | 1 | $26.95 | |
| 16 | 4604-008 | SPACER,SHAFT-.500 ID X 1.100 OD X .500" | 1 | $12.95 | |
| 17 | 0603-540 | WASHER, TOP OUT-1.125OD X .378 ID X.093 | 1 | $16.49 | |
| 18 | 0603-331 | VALVE, .700X.008(3/8ID) | 1 | $6.95 | |
| 19 | 0603-334 | VALVE, .800X.008 (3/8ID) | 1 | $12.95 | |
| 20 | 0603-337 | VALVE, .900X.008(3/8ID) | 1 | $12.95 | |
| 21 | 0603-343 | VALVE,1.100X.008(3/8ID) | 1 | $6.95 | |
| 22 | 0603-346 | VALVE,1.250X.008(3/8ID) | 1 | $6.95 | |
| 23 | 0603-349 | VALVE,1.300X.008(3/8ID) | 1 | $13.95 | |
| 24 | 0603-878 | VALVE, SHOCK .700X.012(040-12-070) | 1 | $12.95 | |
| 25 | 0603-348 | VALVE,1.300X.006(3/8ID) | 1 | $13.95 | |
| 26 | 3603-344 | VALVE, DB 3 PORT-1.300OD X.375IDX.008THK | 1 | $8.95 | |
| 27 | 3603-397 | PISTON,DAMPING-1.459 BORE-3 PORT | 1 | $167.95 | |
| 28 | 0603-344 | VALVE,1.100X.010(3/8ID) | 1 | $12.95 | |
| 29 | 0603-341 | VALVE,1.000X.010(3/8ID) | 1 | $6.95 | |
| 30 | 0603-880 | VALVE, SHOCK .900 X.012(040-12-090) | 1 | $12.95 | |
| 31 | 0603-335 | VALVE, .800X.010(3/8ID) | 1 | $12.95 | |
| 32 | 2603-045 | VALVE,SHOCK- .700 DIA X .010 | 1 | $5.95 | |
| 33 | 2604-966 | WASHER,TOP OUT-.950OD X .378ID X .050TH | 1 | $4.95 | |
| 34 | 3603-023 | PISTON,FLOATING-1.459 BORE-NYLON-ASSY | 1 | $55.95 | |
| 35 | 3604-999 | BODY,SHOCK-1.459 BORE X 7.70" TLG | 1 | $85.95 | |
| 36 | 3603-332 | BODY,CAP-1.459"-PELLET PORT-ASSY | 1 | $167.95 | |
| 37 | 1604-428 | PLUG, RUBBER - VALVE | 1 | $13.73 | |
| 38 | 2603-338 | SCREW,SET-3/8-24 X .25" | 1 | $15.11 | |
| 39 | 2603-337 | BALL,AIR VALVE (.219 OD) - (FLOAT) | 1 | $7.16 | |
| 40 | 4639-012 | FLOAT FLUID,FOX RACING SHOX-8 OZ | 1 | $18.95 | |
| 41 | 5639-530 | SEMI-SYN SHOCK OIL-1 QUART | 1 | $26.95 |
