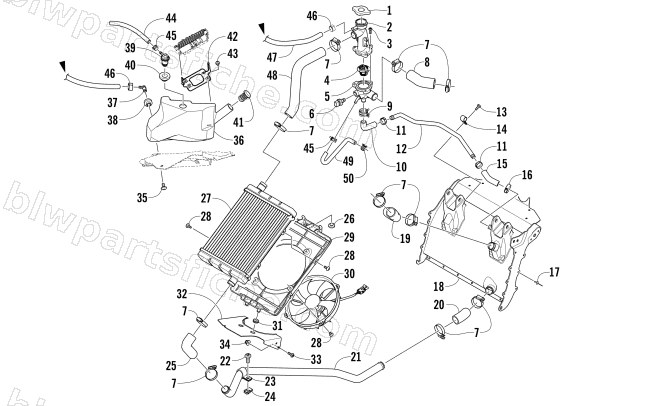

2015 Arctic Cat XF 7000 HIGH COUNTRY 141 SNO PRO — COOLING ASSEMBLY
2015 XF 7000 HIGH COUNTRY 141 SNO PRO
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 2606-284 | CAP, MINI RADIATOR | 1 | $32.95 | |
| 2 | 0613-080 | NECK,FILLER-COOLANT | 1 | $12.35 | |
| 3 | 8470-520 | SCREW,MACH-TSPNH M5X.8X20 CL8.8 Z&Y | 1 | $0.40 | |
| 4 | 0613-078 | THERMOSTAT-71 | 1 | $66.95 | |
| 5 | 0713-160 | HOUSING,THERMOSTAT-ASSY | 1 | $77.95 | |
| 6 | 0824-051 | SENSOR,COOLANT TEMP (SYNERJECT) | 1 | $19.25 | |
| 7 | 2623-088 | CLAMP,HOSE-23/35 | 1 | $2.88 | |
| 8 | 0610-884 | HOSE,COOLANT-ENGINE/THERMOSTAT | 1 | $16.49 | |
| 9 | 1623-282 | CLAMP,HOSE-SPRING (12W X 19) | 1 | $4.26 | |
| 10 | 0613-141 | HOSE,COOLANT BYPASS-THERMOSTAT | 1 | $4.40 | |
| 11 | 0610-993 | CLAMP,HOSE-16.6MM TO 19.8MM | 1 | $3.44 | |
| 12 | 0613-139 | TUBE,COOLANT BYPASS | 1 | $19.25 | |
| 13 | 0623-966 | SCREW,SELF TAP-HWH M6 X 12 Z (TRI LOB) | 1 | $1.09 | |
| 14 | 2623-083 | CLAMP,WIRE-.500IN-VINYL COATED | 1 | $1.50 | |
| 15 | 0613-140 | HOSE,COOLANT BYPASS-HEAT EXCH | 1 | $3.57 | |
| 16 | 2623-062 | CLAMP,HOSE-12/20 (NORMA) | 1 | $3.02 | |
| 17 | 8060-706 | RIVET,BLIND-DH SS64 BLK | 1 | $0.40 | |
| 18 | 0713-137 | EXCH,FRT HEAT-W/BRACE-WELDT | 1 | $553.95 | |
| 19 | 0610-885 | HOSE,COOLANT-ENGINE/FRT EXCH | 1 | $17.87 | |
| 20 | 0610-909 | HOSE,COOLANT-ELBOW-35° | 1 | $12.35 | |
| 21 | 0613-090 | TUBE,COOLANT-EXCH/RADIATOR-FORMED | 1 | $29.95 | |
| 22 | 8476-616 | SCREW,MACH-TSTRH M6X1.0X16 Z&Y | 1 | $0.40 | |
| 23 | 0423-044 | CLAMP,TUBE-1" ARDEN(COV 1709 ZI) | 1 | $2.61 | |
| 24 | 0423-577 | CLIP,U-NUT M6 | 1 | $0.40 | |
| 25 | 0610-906 | HOSE,COOLANT-87 DEG ELBOW | 1 | $15.11 | |
| 26 | 0406-877 | BUMPER,SEAT | 1 | $3.57 | |
| 27 | 0613-074 | RADIATOR CORE-ASSY | 1 | $465.95 | |
| 28 | 8475-512 | SCREW,MACH-TSTRH M5X0.8X12 Z&CLR | 1 | $0.95 | |
| 29 | 0613-095 | SHROUD,FAN-RADIATOR | 1 | $61.95 | |
| 30 | 0613-075 | FAN,RADIATOR-7.5 PULL | 1 | $209.95 | |
| 31 | 0423-030 | GROMMET(LV 11378) | 1 | $4.26 | |
| 32 | 0613-094 | BRKT,MOUNTING-RADIATOR | 1 | $19.25 | |
| 33 | 8477-620 | SCREW,MACH-TSTRH M6X1.0X20 Z&BLK | 1 | $0.54 | |
| 34 | 8427-602 | NUT,HEX FLG-NYL LOCK M6X1.0 CL8 Z&Y | 1 | $0.12 | |
| 35 | 8477-612 | SCREW,MACH-TSTRH M6X1.0X12 Z&BLK | 1 | $1.09 | |
| 36 | 0613-155 | TANK,COOLANT-OVERFLOW | 1 | $113.95 | |
| 37 | 2670-430 | FITTING,ELBOW-90°-5/16 BARB | 1 | $5.09 | |
| 38 | 1670-325 | GROMMET, 1/4"-FUEL TANK | 1 | $2.88 | |
| 39 | 1670-787 | VALVE,CHECK | 1 | $34.95 | |
| 40 | 1670-822 | GROMMET,3/4"-FUEL TANK | 1 | $3.85 | |
| 41 | 0413-087 | STOPPER,COOLANT | 1 | $4.54 | |
| 42 | 0645-653 | BRACKET,PDM | 1 | $20.63 | |
| 43 | 8408-512 | SCREW,CAP-HFH M5X0.8X12 CL8.8 Z&Y | 1 | $3.02 | |
| 44 | 0410-143 | HOSE,FUEL-1/4" 25' (0410-141 CTL) | 1 | $217.95 | |
| 45 | 0610-419 | CLAMP, HOSE (14.5), 12.0 MM TO 14.5 MM | 1 | $1.92 | |
| 46 | 0610-563 | CLAMP, HOSE-13.2MM-15.7MM | 1 | $1.78 | |
| 47 | 0610-970 | HOSE,COOLANT-5/16X.510-25FT | 1 | $69.95 | |
| 48 | 0610-882 | HOSE,COOLANT-RADIATOR/THERMOSTAT | 1 | $20.63 | |
| 49 | 0610-887 | HOSE,COOLANT-BYPASS-ENGINE/THERMOSTAT | 1 | $8.21 | |
| 50 | 1623-277 | CLAMP,HOSE-SPRING (12W X 14) | 1 | $4.26 |
