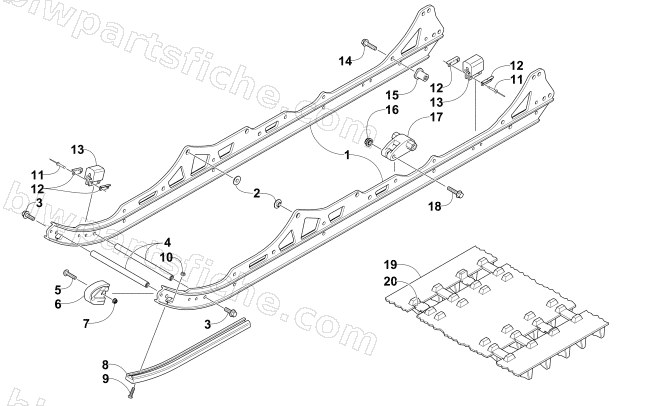

2015 Arctic Cat BEARCAT 5000 XT LTD — SLIDE RAIL AND TRACK ASSEMBLY
2015 BEARCAT 5000 XT LTD
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 2704-303 | SUSPENSION,REAR-XT-OS-BLK-MFG ASSY | 1 | $5,126.95 | |
| 0 | 2704-220 | SUSPENSION,REAR-XT-BLK-MFG ASSY | 1 | $5,354.95 | |
| 1 | 2704-221 | RAIL,SUSPENSION-156-PTD BLK | 1 | $300.95 | |
| 2 | 3604-266 | INSERT,RAIL-M10 X 25 | 1 | $3.30 | |
| 3 | 8408-826 | SCREW,CAP-HFH M8X1.25X25 CL8.8 W/2353 | 1 | $0.40 | |
| 4 | 3604-425 | AXLE, ALUM-M8X344.55 | 1 | $43.95 | |
| 5 | 8476-625 | SCREW,MACH-TSTRH M6X1.0X25 Z&Y | 1 | $1.78 | |
| 6 | 3604-003 | NOSEPIECE,RAIL-EXVOLUTE | 1 | $19.25 | |
| 7 | 8427-602 | NUT,HEX FLG-NYL LOCK M6X1.0 CL8 Z&Y | 1 | $0.12 | |
| 8 | 3604-424 | WEARSTRIP, SLIDE RAIL-51.38" (1305MM) | 1 | $34.95 | |
| 9 | 0123-859 | SCREW,MACH-PHFH 1/4-20 X 1 1/8 Z&Y | 1 | $1.09 | |
| 10 | 8047-366 | NUT,HEX FLG-NY LOCK 1/4-20 GR F Z&Y | 1 | $0.40 | |
| 11 | 8060-633 | RIVET,BLIND-DH AA614 BLK | 1 | $1.09 | |
| 12 | 0604-967 | BRACKET,RETAINING-SHOCK PAD | 1 | $3.57 | |
| 13 | 0604-918 | PAD,SHOCK-RUBBER | 1 | $13.73 | |
| 14 | 8408-031 | SCREW,CAP-HFH M10X1.25X30 CL8.8 W/2353 | 1 | $2.06 | |
| 15 | 3604-979 | AXLE,OFFSET ARM-M10 | 1 | $3.57 | |
| 16 | 8427-802 | NUT,HEX FLG-NYL LOCK M8X1.25 CL8 Z&Y | 1 | $0.54 | |
| 17 | 3604-513 | BLOCK,SPRING TENSION | 1 | $17.87 | |
| 18 | 8408-850 | SCREW,CAP-HFH M8X1.25X50 CL8.8 Z&Y | 1 | $1.09 | |
| 19 | 2602-639 | TRACK,20X154X1.375 2.86 PITCH W/BUMP | 1 | $1,477.95 | |
| 20 | 2602-384 | CLIP,WEAR | 1 | $3.57 |
