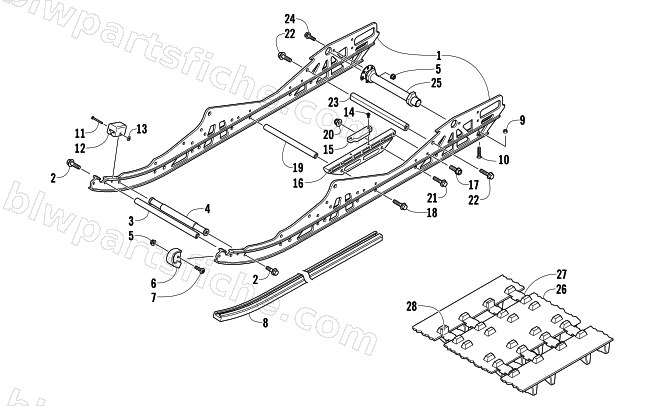

2014 Arctic Cat ZR 8000 SNO PRO RR NORWAY EDITION — SLIDE RAIL AND TRACK ASSEMBLY
2014 ZR 8000 SNO PRO RR NORWAY EDITION
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 2704-507 | RAIL,SUSPENSION-PTD BLK | 1 | $291.95 | |
| 2 | 8408-826 | SCREW,CAP-HFH M8X1.25X25 CL8.8 W/2353 | 1 | $0.40 | |
| 3 | 3604-667 | AXLE,XBRC-16.51X222.25 (M8X1.25) | 1 | $29.95 | |
| 4 | 3604-679 | AXLE,XBRC/LMTR-19.94X222.25(M8X1.25) HP | 1 | $74.95 | |
| 5 | 8427-602 | NUT,HEX FLG-NYL LOCK M6X1.0 CL8 Z&Y | 1 | $0.12 | |
| 6 | 3604-003 | NOSEPIECE,RAIL-EXVOLUTE | 1 | $19.25 | |
| 7 | 8476-625 | SCREW,MACH-TSTRH M6X1.0X25 Z&Y | 1 | $1.78 | |
| 8 | 3604-186 | WEARSTRIP,SLIDE RAIL-46.25" | 1 | $32.95 | |
| 9 | 8047-366 | NUT,HEX FLG-NY LOCK 1/4-20 GR F Z&Y | 1 | $0.40 | |
| 10 | 0123-859 | SCREW,MACH-PHFH 1/4-20 X 1 1/8 Z&Y | 1 | $1.09 | |
| 11 | 0123-767 | RIVET,SOLID-1/8 X 1.50 | 1 | $0.95 | |
| 12 | 0104-631 | PAD,SHOCK-RUBBER | 1 | $6.06 | |
| 13 | 0123-766 | NUT,PUSH-.125 STUD | 1 | $1.23 | |
| 14 | 1623-175 | SCREW,SELF TAP-TSTRH 10-24X3/4 TP F Z | 1 | $13.73 | |
| 15 | 3604-793 | PAD,SHOCK-LIMITER | 1 | $5.37 | |
| 16 | 3604-692 | BRACE,RAIL-MACH | 1 | $57.95 | |
| 17 | 1623-948 | SCREW,SELF-TAP-HFH TRILOBE-M6X20 Z&Y | 1 | $2.33 | |
| 18 | 8408-841 | SCREW,CAP-HFH M8X1.25X40 CL8.8 W/2353 | 1 | $1.78 | |
| 19 | 3604-704 | AXLE,XBRC-16.51X 195.58 (M8X1.25) | 1 | $32.95 | |
| 20 | 8427-802 | NUT,HEX FLG-NYL LOCK M8X1.25 CL8 Z&Y | 1 | $0.54 | |
| 21 | 8408-835 | SCREW,CAP-HFH M8X1.25X35 CL8.8 Z&Y | 1 | $2.06 | |
| 22 | 8408-031 | SCREW,CAP-HFH M10X1.25X30 CL8.8 W/2353 | 1 | $2.06 | |
| 23 | 3604-803 | AXLE,XBRC-REAR ARM-222.25(M10X1.25) | 1 | $38.95 | |
| 24 | 8408-620 | SCREW,CAP-HFH M6X1.0X20 CL8.8 Z&Y | 1 | $1.37 | |
| 25 | 2704-051 | BLOCK,COUPLING-PTD BLK | 1 | $84.95 | |
| 26 | 2602-485 | R/B 2602-865 | 1 | $1,239.95 | |
| 27 | 2602-384 | CLIP,WEAR | 1 | $3.57 | |
| 28 | 2602-383 | CLIP,GUIDE | 1 | $4.26 |
