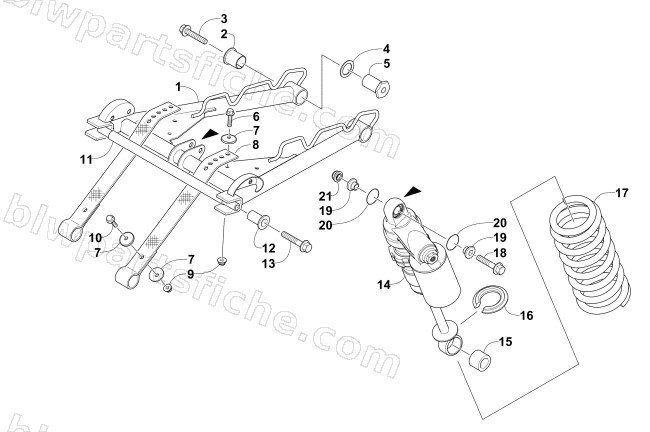

2014 Arctic Cat ZR 8000 SNO PRO RR NORWAY EDITION — REAR SUSPENSION FRONT ARM ASSEMBLY
2014 ZR 8000 SNO PRO RR NORWAY EDITION
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 2704-160 | R/B 2704-537 | 1 | $287.95 | |
| 2 | 3604-702 | BUSHING,GARLOCK (16FDU20) | 1 | $19.25 | |
| 3 | 8409-241 | SCREW,CAP-HFH M12X1.25X40 CL10.9W/2353 | 1 | $5.09 | |
| 4 | 0623-119 | WASHER, FLAT- 1.00 X 1.43 X .075 | 1 | $7.03 | |
| 5 | 3604-701 | AXLE,FRONT ARM | 1 | $37.95 | |
| 6 | 8408-625 | SCREW,CAP-HFH M6X1.0X25 CL8.8 Z&Y | 1 | $0.54 | |
| 7 | 0623-875 | WASHER, BACKING-7MM ID X 11/8OD | 1 | $1.78 | |
| 8 | 3604-823 | STRAP,LIMITER-FRT ARM-401MM | 1 | $15.11 | |
| 9 | 8427-602 | NUT,HEX FLG-NYL LOCK M6X1.0 CL8 Z&Y | 1 | $0.12 | |
| 10 | 8408-635 | SCREW,CAP-HFH M6X1.0X35 CL8.8 Z&Y | 1 | $0.68 | |
| 11 | 3604-711 | AXLE,FRONT ARM-19 OD X 394.2 | 1 | $57.95 | |
| 12 | 3604-791 | BUSHING,FRONT SLIDER | 1 | $29.95 | |
| 13 | 8408-051 | SCREW,CAP-HFH M10X1.25X50 CL8.8 W/2353 | 1 | $19.25 | |
| 14 | 2704-158 | SHOCK,FRT ARM-CROSS COUNTRY 12.10" | 1 | $621.95 | |
| 15 | 1604-791 | BUSHING,SHOCK-.890ID X .800 | 1 | $15.11 | |
| 16 | 3604-200 | RETAINER,SPRING-POWDER METAL | 1 | $6.06 | |
| 17 | 2704-228 | SPRING,COMP-100/250# X 7.75"-PTD BLK | 1 | $71.95 | |
| 18 | 8408-045 | SCREW,CAP-HFH M10X1.25X45 CL8.8 Z&Y | 1 | $4.68 | |
| 19 | 3604-709 | SPACER,SPHERICAL BEARING | 1 | $4.40 | |
| 20 | 0670-183 | O-RING, 5/8 X 13/16 OD | 1 | $0.26 | |
| 21 | 8427-002 | NUT,HEX FLG-NYL LOCK M10X1.25 CL8 Z&Y | 1 | $0.95 |
