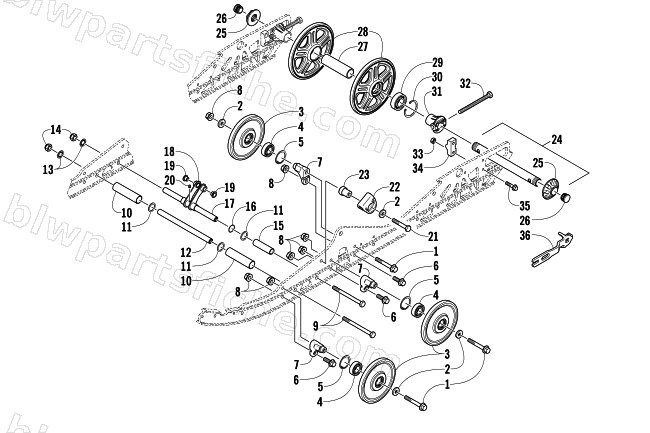

2014 Arctic Cat ZR 8000 SNO PRO RR NORWAY EDITION — IDLER WHEEL ASSEMBLY
2014 ZR 8000 SNO PRO RR NORWAY EDITION
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 8408-880 | SCREW,CAP-HFH M8X1.25X80 CL8.8 Z&Y | 1 | $1.09 | |
| 2 | 8450-133 | WASHER,FLAT-M8-9.12 X 25.40 X 2.30Z&Y | 1 | $0.28 | |
| 3 | 3604-807 | WHEEL,IDL-5.63 W.787"ID-BLK (NO SPK) | 1 | $53.95 | |
| 4 | 3604-033 | BEARING,WHL-NSK CHINA 6004-W/ENS GREASE | 1 | $20.63 | |
| 5 | 0623-946 | RING,INTERNAL RETAINING-#165 | 1 | $2.06 | |
| 6 | 8408-830 | SCREW,CAP-HFH M8X1.25X30 CL8.8 Z&Y | 1 | $0.95 | |
| 7 | 3604-004 | BLOCK,MTG-IDLER WHEEL(DIE CAST) | 1 | $29.95 | |
| 8 | 8427-802 | NUT,HEX FLG-NYL LOCK M8X1.25 CL8 Z&Y | 1 | $0.54 | |
| 9 | 1423-064 | R/B 1423-431 | 1 | $20.95 | |
| 10 | 3604-083 | SPACER,FRONT ARM SHOCK | 1 | $12.35 | |
| 11 | 0623-912 | WASHER,FLAT-.890 X 1.19 X .060 Z&Y | 1 | $0.95 | |
| 12 | 3604-798 | AXLE,STEEL-22.2 X 222.2 | 1 | $57.95 | |
| 13 | 1623-992 | WASHER,LOCK-M10 INTL TOOTH TYP J Z&C | 1 | $0.26 | |
| 14 | 8422-002 | NUT,HEX-THK NYL M10X1.25 CL8 Z&Y | 1 | $0.95 | |
| 15 | 3604-581 | SPACER,ALUMINUM-2.698" | 1 | $5.09 | |
| 16 | 2604-698 | O-RING,5/8ID X 7/8OD | 1 | $0.40 | |
| 17 | 3604-269 | AXLE,ALUM-22.2 X 222.2 | 1 | $60.95 | |
| 18 | 2704-208 | PIVOT,REAR SHOCK-FABR | 1 | $56.95 | |
| 19 | 0104-386 | BUSHING,REAR ARM | 1 | $4.26 | |
| 20 | 9916-963 | ZERK,.188 X.094 SHANK (PRESS FIT) | 1 | $3.71 | |
| 21 | 8408-850 | SCREW,CAP-HFH M8X1.25X50 CL8.8 Z&Y | 1 | $1.09 | |
| 22 | 2604-515 | SLIDE, SPRING-SHORT | 1 | $5.92 | |
| 23 | 3604-204 | BLOCK,SLIDE-SPRING-PM-1.20" | 1 | $13.73 | |
| 24 | 1704-891 | AXLE,REAR-W/NUT-LH SIDE ASSY | 1 | $89.95 | |
| 25 | 2604-914 | NUT,AXLE | 1 | $22.01 | |
| 26 | 3606-799 | CLOSURE, TUBE -3/4OD X .584-.700ID BLK | 1 | $1.78 | |
| 27 | 2604-115 | SPACER, ALUM- 1.00 ID X 1.25 OD | 1 | $24.77 | |
| 28 | 3604-185 | WHEEL,IDLER-7.125 | 1 | $53.95 | |
| 29 | 0107-598 | BEARING,BALL-25MM | 1 | $12.35 | |
| 30 | 1623-622 | RING,RETAINING-EXTERNAL-#206 | 1 | $5.51 | |
| 31 | 4604-087 | BUSHING,ADJUSTER | 1 | $17.87 | |
| 32 | 0124-310 | HHCS 3/8-16X4.0 THREADED GR5 Z&Y | 1 | $2.47 | |
| 33 | 8040-366 | NUT,HEX LOCK-NYL 1/4-20 Z&Y | 1 | $0.26 | |
| 34 | 1704-379 | ADJUSTER,TRACK-MACH | 1 | $27.95 | |
| 35 | 1623-539 | SCREW,CAP-HFH 1/4-20 X 1 GR 5 Z&Y | 1 | $17.87 | |
| 36 | 0644-558 | TOOL,TRACK TENSION | 1 | $6.61 |
