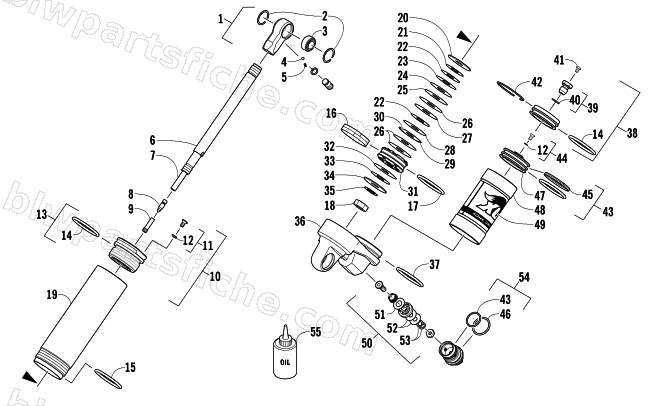

2014 Arctic Cat ZR 6000 SNO PRO RR — REAR SUSPENSION REAR ARM SHOCK ABSORBER
2014 ZR 6000 SNO PRO RR
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 2704-488 | SHOCK,REAR ARM-RR-14.51" | 1 | $960.95 | |
| 1 | 3604-727 | EYELET,RD ADJUST ASSY-.620"X.700"X2.187" | 1 | $298.95 | |
| 2 | 3604-527 | RING,RETAINING-SPIRAL-.021"X.926" OD | 1 | $13.73 | |
| 3 | 3604-526 | BEARING,SPHERICAL-.875 OD X .375 W | 1 | $89.95 | |
| 4 | 1604-315 | BALL, BLEED | 1 | $4.95 | |
| 5 | 2603-529 | SPRING,REBOUND DETENT | 1 | $8.95 | |
| 6 | 3604-728 | SHAFT,CHROME-.187"IDX.620"ODX7.650"TLG | 1 | $89.95 | |
| 7 | 3604-800 | ROD,DAMPING ADJUST-.175 OD X 5.590" | 1 | $20.95 | |
| 8 | 2604-953 | NEEDLE,DAMPING ADJUST-W/O-RING | 1 | $43.95 | |
| 9 | 3604-423 | VALVE,CHECK-ASSY | 1 | $156.95 | |
| 10 | 2603-013 | KIT,REBUILD-SEAL/BEARING - RA SHOCK | 1 | $187.95 | |
| 11 | 2604-530 | SCREW,MACH-HSFH 10-24X.375 SS-ASSY | 1 | $3.95 | |
| 13 | 2604-956 | BEARING ASSY,1.834 BORE,.620SHAFT-1.210 | 1 | $248.95 | |
| 15 | 2603-328 | O-RING,(-135) 2.131 OD X 1.925 ID | 1 | $16.95 | |
| 16 | 3604-723 | BEARING,PISTON RING BAND-1.834" BORE | 1 | $42.95 | |
| 17 | 3604-725 | O-RING - .070" CS X 1.489 ID | 1 | $1.95 | |
| 18 | 2604-448 | NUT,PISTON | 1 | $17.95 | |
| 19 | 3604-799 | BODY,ALUM-REAR SHOCK-1.834" BORE | 1 | $174.95 | |
| 20 | 2604-449 | WASHER, TOPOUT-1.570OD X .500ID X .128TH | 1 | $13.73 | |
| 21 | 3604-628 | VALVE,.800 OD X .504 ID X .004 TH | 1 | $12.95 | |
| 22 | 2604-480 | VALVE,.950 OD X .504 ID X .010 TH | 1 | $13.95 | |
| 23 | 2604-485 | VALVE,1.100 OD X .504 ID X .008 TH | 1 | $6.95 | |
| 24 | 2604-492 | VALVE,1.350 OD X .504 ID X .010 TH | 1 | $12.95 | |
| 25 | 2604-496 | VALVE,1.425 OD X .504 ID X .008 TH | 1 | $12.95 | |
| 26 | 2604-502 | VALVE,1.600 OD X .504 ID X .010 TH | 1 | $12.95 | |
| 27 | 2604-501 | VALVE,1.600 OD X .504 ID X .008 TH | 1 | $12.95 | |
| 28 | 2604-503 | VALVE,1.600 OD X .504 ID X .012 TH | 1 | $12.95 | |
| 29 | 2604-692 | VALVE,RING SHIM-1.600ODX1.435IDX.012THK | 1 | $13.95 | |
| 30 | 2604-495 | VALVE,1.425 OD X .504 ID X .006 TH | 1 | $12.95 | |
| 31 | 3604-897 | PISTON,DAMPING-1.834" BORE-.039 ORIFICE | 1 | $40.95 | |
| 32 | 2604-498 | VALVE,1.425 OD X .504 ID X .012 TH | 1 | $12.95 | |
| 33 | 3604-626 | VALVE,1.000 OD X .504 ID X .004 TH | 1 | $12.95 | |
| 34 | 3604-624 | WASHER,TOP OUT-1.40 X .504 X.080 GROUND | 1 | $6.95 | |
| 35 | 3604-184 | WASHER,BACKUP-.750 OD X .503 ID X .100TH | 1 | $13.95 | |
| 36 | 3604-726 | BODY CAP-ASSY,1.834" BORE X .9987" E-BO | 1 | $145.95 | |
| 37 | 2603-504 | O-RING,.103 CS X 1.737 ID | 1 | $13.95 | |
| 38 | 2603-525 | END CAP,RESERVOIR-ASSY 1.834 BORE | 1 | $76.95 | |
| 39 | 0703-341 | VALVE,PRESSURE-ASS'Y | 1 | $56.95 | |
| 40 | 1604-318 | O-RING-END CAP FITTING(FOX ONLY) | 1 | $11.95 | |
| 41 | 0624-097 | SCREW, MACH HSBH #8-32X.25 (SS) | 1 | $0.85 | |
| 42 | 0604-992 | RETAINER, .062X1.850 ID ENDCAP | 1 | $6.06 | |
| 43 | 3604-539 | KIT,REBUILD-1.834" BORE-RESERVOIR | 1 | $200.95 | |
| 44 | 1604-316 | SCREW, RELIEF W/ O-RING | 1 | $4.95 | |
| 45 | 1603-235 | STRAP, PISTON - RES | 1 | $21.95 | |
| 46 | 2603-502 | O-RING,.070 CS X .989 ID | 1 | $6.95 | |
| 47 | 3604-524 | PISTON,FLOATING-ASSY-1.834" BORE | 1 | $117.95 | |
| 48 | 2603-515 | RESERVOIR,1.834 BORE X 4.00 TLG | 1 | $164.95 | |
| 49 | 3604-724 | DECAL,RESERVOIR-2.44 X 6.25 BRUSHED ALUM | 1 | $9.59 | |
| 50 | 3604-187 | DAMPING ADJUST ASSY,PISTON-CONCENTRIC AD | 1 | $265.95 | |
| 51 | 0603-331 | VALVE, .700X.008(3/8ID) | 1 | $6.95 | |
| 52 | 2603-501 | VALVE,SHOCK-.700 X.010(1/4ID) | 1 | $13.95 | |
| 53 | 3604-165 | WASHER,BACKUP-.400OD X .252ID X .020THK | 1 | $13.95 | |
| 54 | 3604-896 | CARTRIDGE,SINGLE ADJ-DAMP ADJ ASSY | 1 | $121.95 | |
| 55 | 5639-530 | SEMI-SYN SHOCK OIL-1 QUART | 1 | $26.95 |
