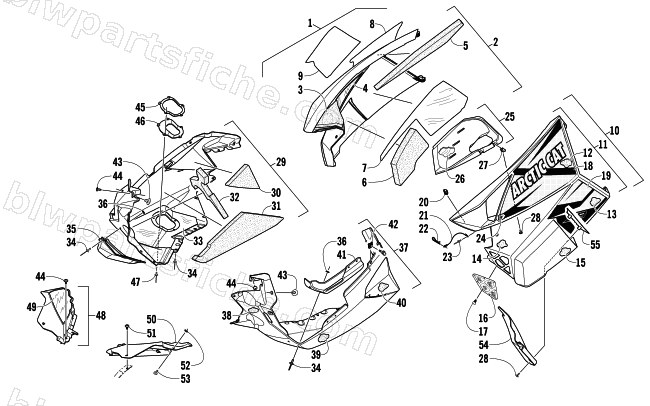

2014 Arctic Cat ZR 5000 LXR — SKID PLATE AND SIDE PANEL ASSEMBLY
2014 ZR 5000 LXR
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 3718-830 | PANEL,SIDE-RH BLK-W/DECAL(ZR LXR BLK) | 1 | $323.95 | |
| 1 | 3718-844 | PANEL,SIDE-RH TA GRN-W/DECAL(FZ1LXR GRN) | 1 | $323.95 | |
| 2 | 3718-312 | PANEL,SIDE-RH WITH FOAM-BLK (4 STROKE) | 1 | $259.95 | |
| 3 | 0617-626 | FOAM,UPPER SIDE PANEL-FRT-RH | 1 | $4.26 | |
| 4 | 6606-414 | FOIL,PROTECTIVE-MIDDLE SIDE PANEL-RH | 1 | $1.92 | |
| 5 | 0617-628 | FOAM,UPPER SIDE PANEL-REAR-RH | 1 | $37.95 | |
| 6 | 0617-632 | FOAM,LWR SIDE PANEL-FRT-RH | 1 | $22.01 | |
| 7 | 6606-416 | FOIL,PROTECTIVE-LWR SIDE PANEL-REAR-RH | 1 | $3.57 | |
| 8 | 0621-636 | DECAL,SIDE PANEL-UPR RH (LXR BLK) | 1 | $43.95 | |
| 8 | 0621-652 | DECAL,SIDE PANEL-UPR RH (FZ1 LXR GRN) | 1 | $45.95 | |
| 9 | 0621-638 | DECAL,SIDE PANEL-LWR RH (ZR LXR BLK) | 1 | $46.95 | |
| 9 | 0621-928 | DECAL,SIDE PANEL-LWR RH (ZR LXR GRN) | 1 | $49.95 | |
| 10 | 3718-873 | PANEL,SIDE-LH BLK-W/DECAL (800 LXR) | 1 | $323.95 | |
| 10 | 3718-845 | PANEL,SIDE-LH TA GRN-W/DECAL(FZ1LXR GRN) | 1 | $323.95 | |
| 11 | 4718-101 | PANEL,SIDE-LH-W/FOAM-BLK | 1 | $267.95 | |
| 12 | 0617-629 | FOAM,UPPER SIDE PANEL-REAR-LH | 1 | $16.49 | |
| 13 | 0617-635 | FOAM,LWR SIDE PANEL-REAR-LH | 1 | $12.35 | |
| 14 | 0617-631 | FOAM,MIDDLE SIDE PANEL-LH | 1 | $4.26 | |
| 15 | 0617-681 | FOAM,LWR SIDE PANEL-FRT-LH | 1 | $5.65 | |
| 16 | 2602-704 | SCREEN, AIR DEFLECTOR | 1 | $19.25 | |
| 17 | 0623-269 | CLIP, CHRISTMAS TREE | 1 | $1.23 | |
| 18 | 0621-637 | DECAL,SIDE PANEL-UPR LH (LXR BLK) | 1 | $43.95 | |
| 18 | 0621-653 | DECAL,SIDE PANEL-UPR LH (FZ1 LXR GRN) | 1 | $45.95 | |
| 19 | 0621-639 | DECAL,SIDE PANEL-LWR LH (ZR LXR BLK) | 1 | $46.95 | |
| 19 | 0621-929 | DECAL,SIDE PANEL-LWR LH (ZR LXR GRN) | 1 | $49.95 | |
| 20 | 1623-637 | CLIP,U-NUT (M5) | 1 | $2.47 | |
| 21 | 0607-447 | CABLE,5"-HAIRPIN | 1 | $5.37 | |
| 22 | 0605-283 | HAIRPIN,COTTER | 1 | $1.23 | |
| 23 | 8060-486 | RIVET, BLIND-DH SS54 ZINC | 1 | $0.40 | |
| 24 | 8050-127 | WASHER,FLAT- #8 X .375 X .049 Z&Y | 1 | $1.37 | |
| 25 | 1702-279 | DUCT,AIR-CLUTCH W/FOIL | 1 | $42.95 | |
| 26 | 6606-462 | FOIL,CLUTCH DUCT-2 STROKE | 1 | $2.88 | |
| 27 | 1623-030 | NUT,SPEED-#10B U TYPE | 1 | $0.95 | |
| 28 | 0623-797 | SCREW,SELF TAP-TSTH 10-12X1/2 WO/GP | 1 | $0.45 | |
| 29 | 3718-422 | PLATE,SKID-RH-W/FOAM | 1 | $192.95 | |
| 30 | 0617-640 | FOAM,SKID PLATE-REAR-RH | 1 | $3.57 | |
| 31 | 0617-638 | FOAM,SKID PLATE-MIDDLE-RH | 1 | $43.95 | |
| 32 | 0617-636 | FOAM,SKID PLATE-FRT-RH | 1 | $37.95 | |
| 33 | 2612-850 | R/B 3612-325 | 1 | $19.95 | |
| 34 | 8061-708 | RIVET, BLIND-LF SS66 BLACK | 1 | $0.95 | |
| 35 | 2612-754 | SHIELD,RESONATOR-SKID PLATE | 1 | $29.95 | |
| 36 | 0123-802 | WASHER,FLAT .194X.50X.048-Z&Y | 1 | $0.12 | |
| 37 | 3718-789 | PLATE,SKID-REAR LH W/FOAM | 1 | $110.95 | |
| 38 | 0617-637 | FOAM,SKID PLATE-FRT-LH | 1 | $16.49 | |
| 39 | 0617-639 | FOAM,SKID PLATE-MIDDLE-LH | 1 | $16.49 | |
| 40 | 0617-641 | FOAM,SKID PLATE-REAR-LH | 1 | $3.99 | |
| 41 | 6606-613 | RETAINER,TAB-SIDE PANEL | 1 | $12.35 | |
| 42 | 1623-748 | CLIP, RECEPTACLE-1/4 TURN STUD | 1 | $5.65 | |
| 43 | 6606-592 | PIN,RETAINER-BODY PLASTIC | 1 | $3.57 | |
| 44 | 1623-129 | R/B 2623-166 | 1 | $0.35 | |
| 45 | 2612-796 | PLATE,EXHAUST OUTLET | 1 | $25.95 | |
| 46 | 2612-799 | SEAL,EXHAUST OUTLET-4 STRK | 1 | $17.87 | |
| 47 | 8061-710 | RIVET,BLIND-LF SS68 BLACK | 1 | $1.09 | |
| 48 | 3718-302 | PANEL,FILLER W/FOIL-RH | 1 | $19.25 | |
| 49 | 6606-404 | FOIL,PROTECTIVE-FILLER PANEL-RH | 1 | $2.61 | |
| 50 | 6606-343 | PANEL,FILLER-LH BLK | 1 | $19.25 | |
| 51 | 0623-784 | R/B 2623-163 | 1 | $0.35 | |
| 52 | 2623-001 | RETAINER,PUSHNUT-3/16" STUD | 1 | $0.40 | |
| 53 | 1623-999 | SCREW,1" RND KNOB-M5X0.8X20mm LG | 1 | $4.95 | |
| 54 | 2602-711 | DEFLECTOR,AIR | 1 | $19.25 | |
| 55 | 2602-703 | RETAINER,AIR DEFLECTOR | 1 | $12.35 |
