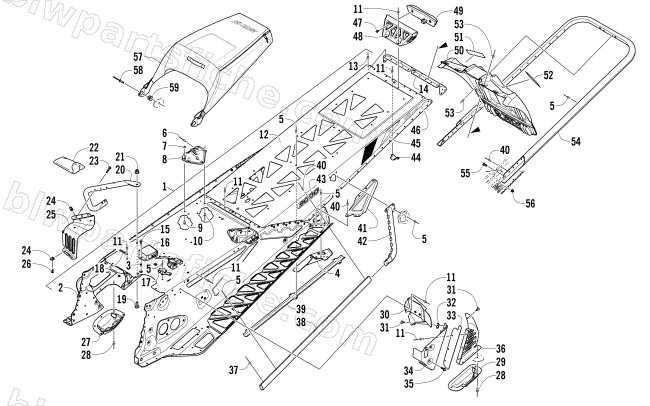

2014 Arctic Cat XF 9000 HIGH COUNTRY LTD — TUNNEL, REAR BUMPER, AND SNOWFLAP ASSEMBLY
2014 XF 9000 HIGH COUNTRY LTD
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 2707-296 | CHASSIS,153 4 STRK-S/P ASSY-PTD BLK | 1 | $2,312.95 | |
| 0 | 2707-299 | CHASSIS,153 4 STRK-S/P ASSY-PTD WHT | 1 | $2,254.95 | |
| 1 | 2707-295 | TUNNEL,MT-153-S/P ASSY-PTD BLK | 1 | $1,077.95 | |
| 1 | 2707-298 | TUNNEL,MT-153-S/P ASSY-PTD WHT | 1 | $1,077.95 | |
| 2 | 2707-294 | TUNNEL,FRONT-ASSY-PTD BLK | 1 | $718.95 | |
| 2 | 2707-297 | TUNNEL,FRONT-ASSY-PTD WHT | 1 | $718.95 | |
| 3 | 1623-797 | INSERT,M5X0.8-AL SERIES ALS4-580-3.3 | 1 | $3.16 | |
| 4 | 2707-286 | BRKT,REAR SUSP-OUTER-RH-PTD BLK | 1 | $24.77 | |
| 4 | 2707-287 | BRKT,REAR SUSP-OUTER-LH-PTD BLK | 1 | $24.77 | |
| 4 | 2707-290 | BRKT,REAR SUSP-OUTER-RH-PTD WHT | 1 | $26.95 | |
| 4 | 2707-291 | BRKT,REAR SUSP-OUTER-LH-PTD WHT | 1 | $26.95 | |
| 5 | 8060-706 | RIVET,BLIND-DH SS64 BLK | 1 | $0.40 | |
| 5 | 8060-686 | RIVET,BLIND-DH SS64 ZINC | 1 | $0.40 | |
| 6 | 1623-206 | RIVET,3/16 HUCK-M9 | 1 | $2.06 | |
| 7 | 8422-502 | NUT, M5 X 0.8 NYLOC - YL ZN | 1 | $0.40 | |
| 8 | 1707-692 | BRKT,SPAR SUPPORT-RH-PTD BLK | 1 | $30.95 | |
| 8 | 1707-693 | BRKT,SPAR SUPPORT-LH-PTD BLK | 1 | $38.95 | |
| 8 | 1707-904 | BRKT,SPAR SUPPORT-RH-PTD WHT | 1 | $30.95 | |
| 8 | 1707-905 | BRKT,SPAR SUPPORT-LH-PTD WHT | 1 | $30.95 | |
| 9 | 8476-512 | SCREW,MACH-TSTRH M5X0.8X12 Z&Y | 1 | $1.23 | |
| 10 | 1623-257 | RIVET,3/16 HUCK-M5 | 1 | $2.06 | |
| 11 | 8060-702 | RIVET,BLIND-DH SS62 BLK | 1 | $0.26 | |
| 11 | 8060-682 | RIVET,BLIND-DH SS62 ZINC | 1 | $0.12 | |
| 12 | 1707-724 | TUNNEL,REAR-153-PTD BLK | 1 | $201.95 | |
| 12 | 1707-993 | TUNNEL,REAR-153-PTD WHT | 1 | $208.95 | |
| 13 | 8060-504 | RIVET,BLIND-DH SS53 BLK | 1 | $0.26 | |
| 13 | 8060-484 | RIVET, BLIND-DH SS53 ZINC | 1 | $0.40 | |
| 14 | 1707-725 | END CAP,TUNNEL-PTD BLK | 1 | $38.95 | |
| 14 | 1707-834 | END CAP,TUNNEL-PTD WHT | 1 | $38.95 | |
| 15 | 8408-516 | SCREW,CAP-HFH M5X0.8X16 CL8.8 Z&Y | 1 | $1.64 | |
| 16 | 0630-288 | REGULATOR, 3 PHASE-40A DC | 1 | $188.95 | |
| 17 | 0645-709 | CLIP,BATTERY CABLE | 1 | $5.09 | |
| 18 | 1623-984 | CLAMP,WIRE - 76.14MM LG W/6.25 HOLE | 1 | $6.20 | |
| 19 | 8476-820 | SCREW,MACH-TSTRH M8X1.25X20 Z&Y | 1 | $0.95 | |
| 20 | 1707-454 | HOOK,TOE-RH PTD BLK | 1 | $65.95 | |
| 20 | 1707-455 | HOOK,TOE-LH PTD BLK | 1 | $65.95 | |
| 21 | 8427-802 | NUT,HEX FLG-NYL LOCK M8X1.25 CL8 Z&Y | 1 | $0.54 | |
| 22 | 0744-064 | KIT,TOOL BAG-4 STROKE-ASSY | 1 | $67.95 | |
| 23 | 8468-536 | SCREW,MACH-TSPNH M5X0.8X35 CL8.8 W/2353 | 1 | $1.78 | |
| 24 | 1623-637 | CLIP,U-NUT (M5) | 1 | $2.47 | |
| 25 | 1707-556 | TOE STOP,RH - FORMED-PTD BLK | 1 | $29.95 | |
| 25 | 1707-557 | TOE STOP,LH - FORMED-PTD BLK | 1 | $29.95 | |
| 25 | 1707-802 | TOE STOP,RH - FORMED-PTD WHT | 1 | $29.95 | |
| 25 | 1707-803 | TOE STOP,LH - FORMED-PTD WHT | 1 | $29.95 | |
| 26 | 8470-516 | SCREW,MACH-TSPNH M5X.8X16 CL8.8 Z&Y | 1 | $0.26 | |
| 27 | 1607-109 | PROTECTOR,CHAIN CASE | 1 | $5.51 | |
| 28 | 8061-708 | RIVET, BLIND-LF SS66 BLACK | 1 | $0.95 | |
| 29 | 0607-351 | PROTECTOR,BRAKE DISC-BOTTOM | 1 | $12.35 | |
| 30 | 1702-278 | MOUNT,CLUTCH GUARD-ASSY | 1 | $27.95 | |
| 31 | 1623-129 | R/B 2623-166 | 1 | $0.35 | |
| 32 | 1623-052 | NUT,U | 1 | $0.95 | |
| 33 | 1707-639 | GUARD,TOE-PTD BLK | 1 | $12.35 | |
| 33 | 1707-805 | GUARD,TOE-PTD WHT | 1 | $12.35 | |
| 34 | 1607-118 | COVER,SHIELD-BRAKE CALIPER | 1 | $34.95 | |
| 35 | 8408-613 | SCREW,CAP-HFH M6X1.0X12 CL8.8 Z&Y W/2353 | 1 | $1.50 | |
| 36 | 1707-563 | COVER,SHIELD-BRAKE DISC-PTD BLK | 1 | $70.95 | |
| 36 | 1707-804 | COVER,SHIELD-BRAKE DISC-PTD WHT | 1 | $73.95 | |
| 37 | 1623-130 | RIVET,3/16 HUCK-M4 | 1 | $1.64 | |
| 38 | 1707-697 | EDGE,RUNNING BOARD-PTD BLK | 1 | $54.95 | |
| 38 | 1707-899 | EDGE,RUNNING BOARD-PTD WHT | 1 | $54.95 | |
| 39 | 0630-307 | PROTECTOR,TAILLIGHT HARNESS-153/162" | 1 | $17.87 | |
| 40 | 1623-241 | RIVET,3/16 HUCK-M6 | 1 | $1.92 | |
| 41 | 2707-288 | GUSSET,RUNNING BOARD-RH-PTD BLK | 1 | $32.95 | |
| 41 | 2707-289 | GUSSET,RUNNING BOARD-LH-PTD BLK | 1 | $32.95 | |
| 41 | 2707-292 | GUSSET,RUNNING BOARD-RH-PTD WHT | 1 | $32.95 | |
| 41 | 2707-293 | GUSSET,RUNNING BOARD-LH-PTD WHT | 1 | $32.95 | |
| 42 | 1707-700 | GUSSET,TUNNEL-RH-PTD BLK | 1 | $30.95 | |
| 42 | 1707-701 | GUSSET,TUNNEL-LH-PTD BLK | 1 | $29.95 | |
| 42 | 1707-908 | GUSSET,TUNNEL-RH-PTD WHT | 1 | $30.95 | |
| 42 | 1707-909 | GUSSET,TUNNEL-LH-PTD WHT | 1 | $29.95 | |
| 43 | 0621-832 | DECAL,TUNNEL-"9000" (LTD ORN) | 1 | $19.25 | |
| 43 | 0621-866 | DECAL,TUNNEL-"9000" (LTD WHT) | 1 | $19.25 | |
| 44 | 0630-292 | PROTECTOR,TAILLIGHT HARNESS-26.5mm | 1 | $15.11 | |
| 45 | 0621-990 | DECAL,REFLECTOR-RED | 1 | $15.11 | |
| 46 | 0621-850 | DECAL,TUNNEL-"HI CTY"-REAR-RH (LTD ORN) | 1 | $27.95 | |
| 46 | 0621-851 | DECAL,TUNNEL-"HI CTY"-REAR-LH (LTD ORN) | 1 | $27.95 | |
| 46 | 0621-884 | DECAL,TUNNEL-REAR-"HI CTY"-RH (WHT LTD) | 1 | $73.95 | |
| 46 | 0621-885 | DECAL,TUNNEL-REAR-"HI CTY"-LH (WHT LTD) | 1 | $73.95 | |
| 47 | 8470-512 | SCREW,MACH-TSPNH M5X.8X12 CL8.8 Z&Y | 1 | $0.95 | |
| 48 | 0730-164 | R/B 0730-227 | 1 | $31.95 | |
| 48 | 0730-228 | HOUSING,TAILLIGHT-PTD WHT | 1 | $38.95 | |
| 49 | 0609-898 | TAILLIGHT,RED | 1 | $66.95 | |
| 50 | 6606-394 | FLAP,SNOW-MTN-BLK | 1 | $106.95 | |
| 51 | 5611-852 | DECAL,WARNING-TOWING/TRACK-FRENCH | 1 | $2.47 | |
| 52 | 5611-853 | DECAL,WARNING-TOWING/TRACK-ENGLISH | 1 | $2.47 | |
| 53 | 8061-706 | RIVET,BLIND-LF SS64 BLACK | 1 | $0.95 | |
| 54 | 2707-593 | BUMPER,REAR-153"-PTD-ORN | 1 | $160.95 | |
| 54 | 2707-590 | BUMPER,REAR-153"-PTD-BLK | 1 | $160.95 | |
| 55 | 8476-620 | SCREW,MACH-TSTRH M6X1.0X20 Z&Y | 1 | $0.40 | |
| 56 | 8427-602 | NUT,HEX FLG-NYL LOCK M6X1.0 CL8 Z&Y | 1 | $0.12 | |
| 57 | 6606-600 | SADDLEBAG,REAR | 1 | $234.95 | |
| 58 | 8060-630 | RIVET,BLIND-DH AA68 BLK | 1 | $1.23 | |
| 59 | 1623-940 | GROMMET,SEAT BAG | 1 | $2.06 |
