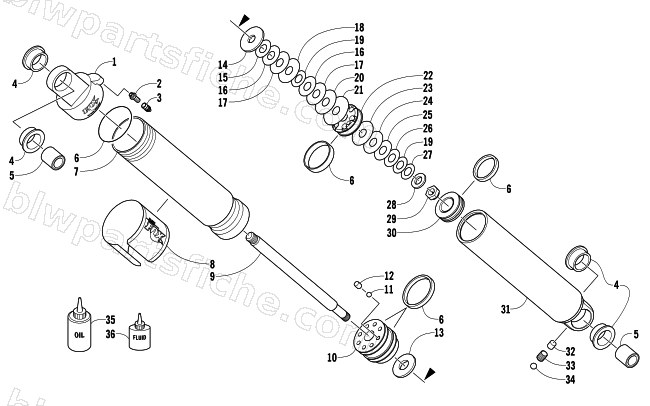

2014 Arctic Cat XF 9000 HIGH COUNTRY LTD — REAR SUSPENSION REAR ARM SHOCK ABSORBER
2014 XF 9000 HIGH COUNTRY LTD
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 2704-327 | R/B 2704-567 | 1 | $373.95 | |
| 1 | 3604-319 | END CAP,AIR SLEEVE-ASSY | 1 | $314.95 | |
| 2 | 2603-511 | VALVE,AIR-LOW TEMP (FOX) | 1 | $32.95 | |
| 3 | 2603-327 | CAP,VALVE-AIR - (FOX) | 1 | $12.35 | |
| 4 | 1604-222 | BUSHING,REAR ARM SHOCK-.125" LIP | 1 | $17.87 | |
| 5 | 2604-223 | SLEEVE, .571 X .815 X .950TLG | 1 | $33.95 | |
| 6 | 2604-796 | KIT,REBUILD-SEAL/BEARING-FLOAT | 1 | $152.95 | |
| 7 | 2603-722 | SLEEVE,AIR ASSY-7.915 TLG (FLOAT) | 1 | $233.95 | |
| 8 | 2603-905 | DECAL,6.50" X 4.75" FOX FLOAT 2 | 1 | $68.95 | |
| 9 | 3604-320 | SHAFT,SHOCK-.498 X 8.150" | 1 | $152.95 | |
| 10 | 2603-961 | BEARING,E-CAP-1.459"BORE- MAX AIR-ASSY | 1 | $102.95 | |
| 11 | 1604-315 | BALL, BLEED | 1 | $4.95 | |
| 12 | 1603-940 | SCREW-SET,8-32X.250 | 1 | $1.95 | |
| 13 | 0603-386 | BUMPER,INTERNAL | 1 | $26.95 | |
| 14 | 0603-540 | WASHER, TOP OUT-1.125OD X .378 ID X.093 | 1 | $16.49 | |
| 15 | 0603-337 | VALVE, .900X.008(3/8ID) | 1 | $12.95 | |
| 16 | 0603-340 | VALVE,1.000X.008(3/8ID) | 1 | $12.95 | |
| 17 | 0603-343 | VALVE,1.100X.008(3/8ID) | 1 | $6.95 | |
| 18 | 0603-346 | VALVE,1.250X.008(3/8ID) | 1 | $6.95 | |
| 19 | 0603-335 | VALVE, .800X.010(3/8ID) | 1 | $12.95 | |
| 20 | 0603-345 | VALVE,1.250X.006(3/8ID) | 1 | $12.95 | |
| 21 | 0603-348 | VALVE,1.300X.006(3/8ID) | 1 | $13.95 | |
| 22 | 2603-810 | PISTON,DAMPING-1.459 BORE-.070 ORIFICE | 1 | $72.95 | |
| 23 | 0603-883 | VALVE, SHOCK 1.250 X.012(3/8ID) | 1 | $6.95 | |
| 24 | 0603-344 | VALVE,1.100X.010(3/8ID) | 1 | $12.95 | |
| 25 | 0603-341 | VALVE,1.000X.010(3/8ID) | 1 | $6.95 | |
| 26 | 0603-338 | VALVE, .900X.010(3/8ID) | 1 | $14.95 | |
| 27 | 2603-045 | VALVE,SHOCK- .700 DIA X .010 | 1 | $5.95 | |
| 28 | 0603-389 | WASHER,BACKUP | 1 | $12.95 | |
| 29 | 0603-301 | NUT,CAP-FOX SHOCK | 1 | $6.95 | |
| 30 | 2603-919 | PISTON,IFP-SHOCK-MAX VOL-1.459"-ASSY | 1 | $56.95 | |
| 31 | 2603-335 | BODY,SHOCK-IMPACT ALUM-7.725"- (FLOAT) | 1 | $200.95 | |
| 32 | 1604-428 | PLUG, RUBBER - VALVE | 1 | $13.73 | |
| 33 | 2603-338 | SCREW,SET-3/8-24 X .25" | 1 | $15.11 | |
| 34 | 2603-337 | BALL,AIR VALVE (.219 OD) - (FLOAT) | 1 | $7.16 | |
| 35 | 5639-530 | SEMI-SYN SHOCK OIL-1 QUART | 1 | $26.95 | |
| 36 | 4639-012 | FLOAT FLUID,FOX RACING SHOX-8 OZ | 1 | $18.95 |
