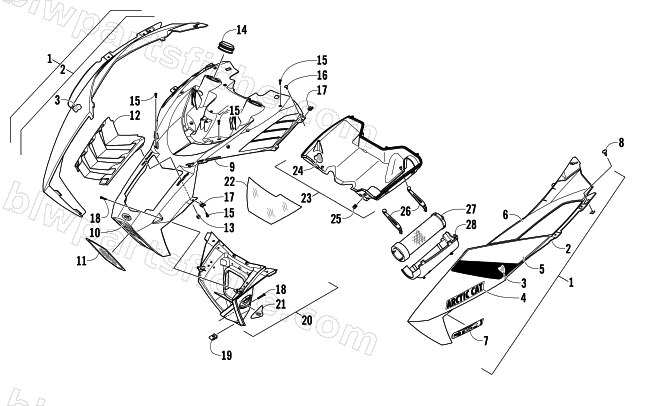

2014 Arctic Cat XF 9000 137 SNO PRO LTD — HOOD AND AIR INTAKE ASSEMBLY
2014 XF 9000 137 SNO PRO LTD
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 4718-042 | HOOD,W/DECALS-RH-ORN (TRB LTD) | 1 | $216.95 | |
| 1 | 4718-043 | HOOD,W/DECALS-LH- ORN (TRB LTD) | 1 | $216.95 | |
| 1 | 4718-056 | HOOD,W/DECALS-RH-BLK/WHT (TRB LTD) | 1 | $209.95 | |
| 1 | 4718-057 | HOOD,W/DECALS-LH-BLK/WHT (TRB LTD) | 1 | $209.95 | |
| 2 | 3718-616 | HOOD,W/FOIL-4 STRK RH-ORN | 1 | $163.95 | |
| 2 | 3718-617 | HOOD,W/FOIL-LH-ORN | 1 | $163.95 | |
| 2 | 3718-486 | HOOD,W/FOIL-4 STRK RH-BLK | 1 | $150.95 | |
| 2 | 3718-313 | HOOD,W/FOIL-LH-BLK | 1 | $159.95 | |
| 3 | 6606-420 | FOIL,HOOD-RH | 1 | $3.02 | |
| 3 | 6606-415 | FOIL,PROTECTIVE-HOOD-LH | 1 | $4.40 | |
| 4 | 2411-501 | DECAL,FRONT-"ARCTIC CAT" (350/425) | 1 | $10.97 | |
| 5 | 0621-834 | DECAL,HOOD-MID-RH (LTD ORN) | 1 | $24.77 | |
| 5 | 0621-835 | DECAL,HOOD-MID-LH (LTD ORN) | 1 | $24.77 | |
| 5 | 0621-868 | DECAL,HOOD-MID-RH (LTD WHT) | 1 | $24.77 | |
| 5 | 0621-869 | DECAL,HOOD-MID-LH (LTD WHT) | 1 | $24.77 | |
| 6 | 0621-836 | DECAL,HOOD-REAR-RH (LTD ORN) | 1 | $33.95 | |
| 6 | 0621-837 | DECAL,HOOD-REAR-LH (LTD ORN) | 1 | $33.95 | |
| 6 | 0621-870 | DECAL,HOOD-REAR-RH (LTD WHT) | 1 | $37.95 | |
| 6 | 0621-871 | DECAL,HOOD-REAR-LH (LTD WHT) | 1 | $37.95 | |
| 7 | 0621-993 | DECAL,HOOD-"CTEC4"-TA GRN | 1 | $4.40 | |
| 8 | 0623-784 | R/B 2623-163 | 1 | $0.35 | |
| 9 | 6606-276 | R/B 6706-152 | 1 | $251.95 | |
| 10 | 9611-751 | DECAL,EMBLEM-CHROME | 1 | $42.95 | |
| 11 | 0608-696 | SCREEN,PLENUM | 1 | $20.63 | |
| 12 | 6606-388 | GRILLE,INTERCOOLER-BLK | 1 | $24.77 | |
| 13 | 1623-765 | CLIP,RETAINING-HOOD | 1 | $1.50 | |
| 14 | 6606-386 | SEAL,UPPER PLENUM | 1 | $3.57 | |
| 15 | 1623-933 | SCREW,PLASTITE-TXSPNH 10-14X3/4 Z&B | 1 | $0.26 | |
| 16 | 0623-797 | SCREW,SELF TAP-TSTH 10-12X1/2 WO/GP | 1 | $0.45 | |
| 17 | 1623-939 | NUT,SPEED-#10 B "U" TYPE | 1 | $1.23 | |
| 18 | 1623-129 | R/B 2623-166 | 1 | $0.35 | |
| 19 | 1623-637 | CLIP,U-NUT (M5) | 1 | $2.47 | |
| 20 | 5706-991 | PLENUM,AIR INTAKE-LWR FRT-W/REFLECTOR(T) | 1 | $66.95 | |
| 21 | 0621-989 | DECAL,REFLECTOR-AMBER | 1 | $15.11 | |
| 22 | 6606-421 | FOIL,INTAKE PLENUM-UPPER | 1 | $2.88 | |
| 23 | 5706-380 | PLENUM,INTAKE-LWR-REAR-W/FOIL | 1 | $70.95 | |
| 24 | 6606-422 | FOIL,INTAKE PLENUM-LOWER-TURBO | 1 | $5.51 | |
| 25 | 1623-023 | NUT,SPEED-#10-32 U TYPE | 1 | $1.50 | |
| 26 | 6606-392 | STRAP,HOLD-DOWN-RUBBER | 1 | $2.88 | |
| 27 | 2670-265 | FILTER,AIR (TURBO) | 1 | $45.95 | |
| 28 | 6606-365 | COVER,AIR FILTER | 1 | $29.95 |
