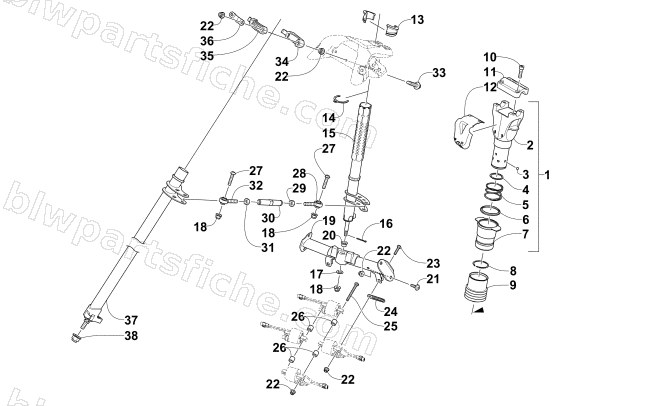

2014 Arctic Cat XF 8000 141 HIGH COUNTRY SNO PRO — STEERING POST ASSEMBLY
2014 XF 8000 141 HIGH COUNTRY SNO PRO
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0705-985 | BLOCK,ADJUSTING-HANDLEBAR-ASSY | 1 | $259.95 | |
| 2 | 0605-713 | BLOCK,ADJUSTING-HANDLEBAR | 1 | $200.95 | |
| 3 | 0605-714 | BEARING,BALL-1/4" | 1 | $1.23 | |
| 4 | 1623-506 | SNAP RING (CL-168) | 1 | $3.30 | |
| 5 | 0605-715 | SPRING,COMPRESSION | 1 | $4.54 | |
| 6 | 0605-852 | SEAL,WIPER-ROD-1.998 X 2.31 X 3/16 | 1 | $5.09 | |
| 7 | 1705-283 | COLLAR,SLIDE-STEERING POST-PTD BLK | 1 | $49.95 | |
| 8 | 1623-507 | SNAP RING (CLR-137) | 1 | $3.57 | |
| 9 | 0605-992 | SLEEVE,PROTECTOR-STEERING POST-MOLDED | 1 | $13.73 | |
| 10 | 1623-753 | SCREW,CAP-HSH-M8X1.25X30 GR 12.9 RIE BLK | 1 | $2.06 | |
| 11 | 1705-284 | R/B 1605-175 | 1 | $20.95 | |
| 12 | 0605-867 | COVER,ADJUSTING BLOCK/HARNESS-INJ MOLD | 1 | $3.99 | |
| 13 | 1605-054 | BEARING,MTG-STEERING POST-RH | 1 | $1.09 | |
| 13 | 1605-055 | BEARING,MTG-STEERING POST-LH | 1 | $0.60 | |
| 14 | 1605-056 | CLIP,STEERING BEARING | 1 | $3.71 | |
| 15 | 1705-405 | POST,STEERING-ADJUSTABLE-PTD BLK | 1 | $244.95 | |
| 16 | 0623-175 | PIN,COTTER 3/32 X 1 | 1 | $0.40 | |
| 17 | 1605-067 | WASHER,THRUST-STEERING-19X10.3X0.8 | 1 | $0.26 | |
| 18 | 8427-802 | NUT,HEX FLG-NYL LOCK M8X1.25 CL8 Z&Y | 1 | $0.54 | |
| 19 | 1705-397 | SUPPORT,STEERING-LWR FAB | 1 | $126.95 | |
| 20 | 1605-057 | BEARING,GFM-1012-10 | 1 | $8.21 | |
| 21 | 8476-625 | SCREW,MACH-TSTRH M6X1.0X25 Z&Y | 1 | $1.78 | |
| 22 | 8427-602 | NUT,HEX FLG-NYL LOCK M6X1.0 CL8 Z&Y | 1 | $0.12 | |
| 23 | 8468-625 | SCREW,MACH-TSPNH M6X1.0X25 CL8.8 BLK | 1 | $0.68 | |
| 24 | 1623-984 | CLAMP,WIRE - 76.14MM LG W/6.25 HOLE | 1 | $6.20 | |
| 25 | 8468-665 | SCREW,MACH-TSPNH M6X1.0X65 CL8.8 BLK | 1 | $1.23 | |
| 26 | 1623-041 | SPACER, .325 X .540 X .500 | 1 | $1.92 | |
| 27 | 2623-026 | SCREW,MACH-TSPH-M8X1.25X37 CL 12.9 MZ | 1 | $1.64 | |
| 28 | 1605-032 | ROD END-RH M10X1.25 (8MM BORE) | 1 | $44.95 | |
| 29 | 8420-002 | NUT,HEX - M10 X 1.25 CL8 Z&Y | 1 | $0.68 | |
| 30 | 1605-053 | TUBE,TIE ROD-POST-M/C-M10X1.25X87MM | 1 | $12.35 | |
| 31 | 0423-013 | NUT,HEX M10-1.25(LH) Z&Y | 1 | $1.09 | |
| 32 | 1605-051 | ROD END-LH M10X1.25 (8MM BORE) | 1 | $27.95 | |
| 33 | 2623-079 | SCREW,MACH-TSPNH M6X1.0X60 CL8.8 Z&Y | 1 | $1.78 | |
| 34 | 1605-128 | BLOCK,MTG-STEERING POST-LOWER | 1 | $3.57 | |
| 35 | 1605-127 | BLOCK,MTG-STEERING POST-UPPER | 1 | $3.57 | |
| 36 | 0605-998 | PLATE,RETAINING-STEERING POST | 1 | $2.61 | |
| 37 | 1705-399 | POST,STEERING-SECONDARY-PTD BLK | 1 | $158.95 | |
| 38 | 2623-076 | R/B 2623-202 | 1 | $1.39 |
