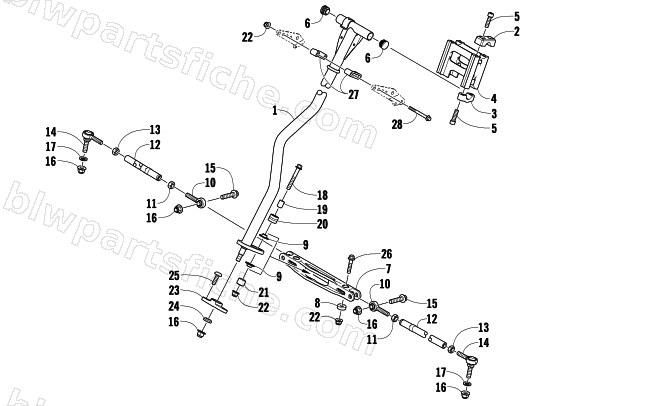

2014 Arctic Cat SNO PRO 500 — STEERING POST AND TIE ROD ASSEMBLY
2014 SNO PRO 500
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 1705-242 | POST,STEERING-PTD BLK | 1 | $262.95 | |
| 2 | 0705-355 | CAP,STEERING ADJUSTER-TOP | 1 | $19.25 | |
| 3 | 0605-676 | CAP,STEERING-(INVESTMENT CAST) | 1 | $37.95 | |
| 4 | 0605-875 | RISER,3.4 HANDLEBAR-MACH | 1 | $81.95 | |
| 4 | 0605-779 | RISER,4.4 HANLDEBAR-MACH | 1 | $98.95 | |
| 4 | 0605-838 | RISER,5.4 HANDLEBAR-MACH | 1 | $104.95 | |
| 5 | 0623-872 | SCREW,CAP-HSH-M8X1.25X30 GR 12.9 BLK&Z | 1 | $2.69 | |
| 6 | 1606-079 | CLOSURE,TUBE-7/8 X 16 GA-BLK | 1 | $4.26 | |
| 7 | 1705-240 | DRAGLINK-ASSY | 1 | $221.95 | |
| 8 | 0605-760 | BEARING (22MM PRESS) | 1 | $10.97 | |
| 9 | 0605-971 | INSERT,M8 | 1 | $20.63 | |
| 10 | 1605-018 | ROD END-RH M10X1.25 (10MM BORE) | 1 | $43.95 | |
| 11 | 8420-002 | NUT,HEX - M10 X 1.25 CL8 Z&Y | 1 | $0.68 | |
| 12 | 0605-952 | TUBE,TIE ROD-SPINDLE-M10X1.25X368MM | 1 | $34.95 | |
| 13 | 0423-013 | NUT,HEX M10-1.25(LH) Z&Y | 1 | $1.09 | |
| 14 | 1605-019 | ROD END-LH M10X1.25 THD W/STUD | 1 | $54.95 | |
| 15 | 8408-045 | SCREW,CAP-HFH M10X1.25X45 CL8.8 Z&Y | 1 | $4.68 | |
| 16 | 8427-002 | NUT,HEX FLG-NYL LOCK M10X1.25 CL8 Z&Y | 1 | $0.95 | |
| 17 | 1623-803 | WASHER,FLAT HARD-M10X20X2.30 Z&Y | 1 | $0.95 | |
| 18 | 8409-860 | SCREW,CAP-HFH M8X1.25X60 CL10.9 Z&Y | 1 | $2.75 | |
| 19 | 0605-972 | AXLE,BEARING DRAGLINK-STEERING | 1 | $26.95 | |
| 20 | 1705-110 | HOUSING,W/BEARING | 1 | $63.95 | |
| 21 | 0605-973 | STOP,STEERING-Z&Y | 1 | $17.87 | |
| 22 | 8427-802 | NUT,HEX FLG-NYL LOCK M8X1.25 CL8 Z&Y | 1 | $0.54 | |
| 23 | 1705-385 | HOUSING,BEARING-FABR | 1 | $124.95 | |
| 24 | 3604-210 | SPACER, BEARING-.500 ID | 1 | $6.75 | |
| 25 | 8476-820 | SCREW,MACH-TSTRH M8X1.25X20 Z&Y | 1 | $0.95 | |
| 26 | 8408-840 | SCREW,CAP-HFH M8X1.25X40 CL8.8 Z&Y | 1 | $1.23 | |
| 27 | 0605-576 | BLOCK,MTG-STEERING POST | 1 | $6.75 | |
| 28 | 8408-880 | SCREW,CAP-HFH M8X1.25X80 CL8.8 Z&Y | 1 | $1.09 |
