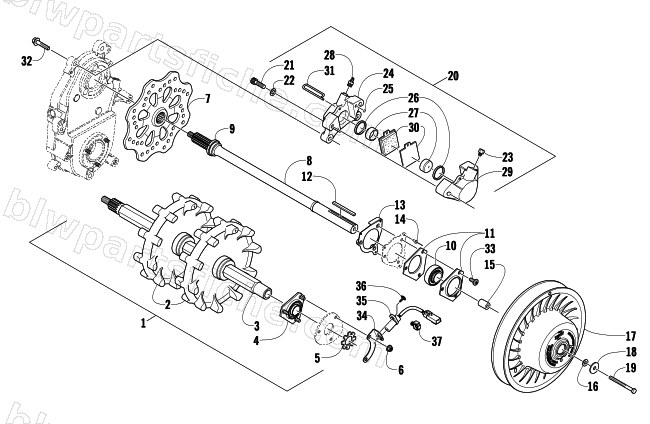

2014 Arctic Cat SNO PRO 500 — DRIVE TRAIN SHAFT AND BRAKE ASSEMBLIES
2014 SNO PRO 500
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0728-196 | TRACK DRIVE-10T/2.52-ASSY | 1 | $540.95 | |
| 2 | 1602-247 | SPROCKET,DRIVE-10T-7.94 DIA | 1 | $46.95 | |
| 3 | 2602-273 | SHAFT,DRIVE-(37.5 DEG PRESSURE ANGLE) | 1 | $614.95 | |
| 4 | 1702-194 | FLANGE,BEARING-INNER ASSY | 1 | $79.95 | |
| 5 | 2602-185 | WASHER,SPEEDO SENSOR | 1 | $69.95 | |
| 6 | 8047-426 | NUT,HEX FLG-NY LOCK 5/16-18 GR F Z&Y | 1 | $0.68 | |
| 7 | 2602-279 | DISC,BRAKE-FORGED-SPLINED | 1 | $263.95 | |
| 8 | 1702-195 | SHAFT,DRIVEN ASSY-MACH | 1 | $687.95 | |
| 9 | 1702-210 | COLLAR,HUB-BRAKE DISC-MACH | 1 | $13.73 | |
| 10 | 2602-390 | BEARING,1" W/O LOCK | 1 | $33.95 | |
| 11 | 0602-932 | PLATE,FLANGE-BRG. | 1 | $15.11 | |
| 12 | 0101-076 | KEY 3/16 X 1/4 X 3 | 1 | $2.75 | |
| 13 | 5606-989 | NUT,PLATE-DRIVEN SHAFT-Z&Y | 1 | $22.01 | |
| 14 | 8060-682 | RIVET,BLIND-DH SS62 ZINC | 1 | $0.12 | |
| 15 | 0648-785 | SHAFT,STUB-DRIVEN-1.320" | 1 | $16.49 | |
| 16 | 0123-053 | WASHER, FLAT 5/16 X 3/4 | 1 | $1.64 | |
| 17 | 0726-297 | CLUTCH,DRIVEN-BLK/BLUE-40/38-ASSY | 1 | $731.95 | |
| 19 | 8002-138 | SCREW,CAP-HH 5/16-18 X2.25 G5 Z&Y | 1 | $0.95 | |
| 20 | 1602-639 | CALIPER,BRAKE-FIXED/DUAL PISTON | 1 | $522.95 | |
| 21 | 8005-679 | SCREW, CAP-HSH 3/8-16X2.50 Z&Y | 1 | $3.85 | |
| 22 | 8050-272 | WASHER,FLAT- 3/8 X .734 X .063 Z&Y | 1 | $0.26 | |
| 23 | 0602-590 | FITTING,ADAPTER-1/8 NPT/DBL FLARE | 1 | $5.45 | |
| 25 | 0602-729 | O-RING,BRAKE HOUSING | 1 | $5.65 | |
| 26 | 0602-583 | O-RING, RETRACTOR-SQUARE | 1 | $22.01 | |
| 27 | 0602-708 | PISTON | 1 | $81.95 | |
| 28 | 0602-707 | SCREW, BLEED-ASSY | 1 | $6.89 | |
| 30 | 1702-429 | PAD,BRAKE-SET | 1 | $114.95 | |
| 32 | 1623-558 | SCREW, CAP-HFH 7/16-14 X 1.50 W/2353 | 1 | $6.47 | |
| 33 | 1623-766 | SCREW,TAPTITE-TSPNH-5/16-18X.75 W/2353 | 1 | $5.09 | |
| 34 | 2602-186 | STAMPING,SPEEDO SENSOR | 1 | $16.49 | |
| 35 | 0630-207 | SENSOR,SPEED-HALL-ACT-R | 1 | $77.95 | |
| 36 | 0623-797 | SCREW,SELF TAP-TSTH 10-12X1/2 WO/GP | 1 | $0.45 | |
| 37 | 1623-406 | CLIP,ROUTING-LOCKING-.350 | 1 | $2.47 |
