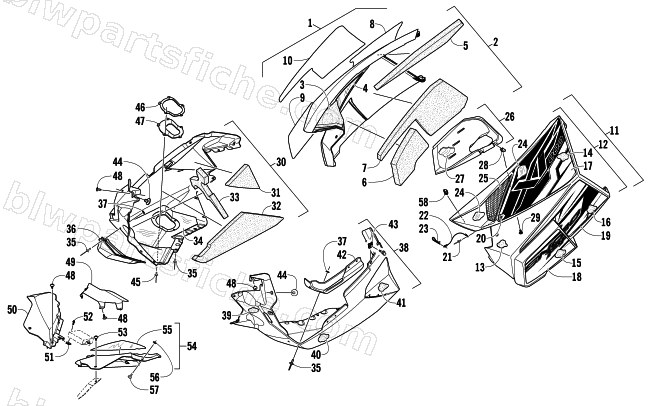

2013 Arctic Cat XF 800 SNO PRO — SKID PLATE AND SIDE PANEL ASSEMBLY
2013 XF 800 SNO PRO
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 3718-444 | PANEL,SIDE-RH W/GRN DECALS(XF8 SP GRN) | 1 | $396.95 | |
| 1 | 3718-464 | PANEL,SIDE-RH W/BLK DECALS(XF8 HC BLK ) | 1 | $406.95 | |
| 1 | 3718-446 | PANEL,SIDE-RH W/ORN DECALS(XF8 SP ORN) | 1 | $406.95 | |
| 2 | 3718-182 | PANEL,SIDE-RH WITH FOAM-GRN (2 STROKE) | 1 | $274.95 | |
| 2 | 3718-438 | PANEL,SIDE-RH WHT-W/FOAM-2 STRK | 1 | $164.95 | |
| 3 | 0617-626 | FOAM,UPPER SIDE PANEL-FRT-RH | 1 | $4.26 | |
| 4 | 6606-414 | FOIL,PROTECTIVE-MIDDLE SIDE PANEL-RH | 1 | $1.92 | |
| 5 | 0617-628 | FOAM,UPPER SIDE PANEL-REAR-RH | 1 | $37.95 | |
| 6 | 0617-632 | FOAM,LWR SIDE PANEL-FRT-RH | 1 | $22.01 | |
| 7 | 0617-634 | FOAM,LWR SIDE PANEL-REAR-RH | 1 | $39.95 | |
| 8 | 0621-020 | DECAL,SIDE PANEL-UPPER-GRN-RH(XF8 SP) | 1 | $74.95 | |
| 8 | 0621-068 | DECAL,SIDE PANEL-UPPER-BLK-RH (XF8 SP) | 1 | $74.95 | |
| 8 | 0621-052 | DECAL,SIDE PANEL-UPPER-ORN-RH (XF8 SP) | 1 | $74.95 | |
| 9 | 0621-016 | DECAL,SIDE PANEL-FWD-GRN-RH (SNOPRO) | 1 | $27.95 | |
| 9 | 0621-074 | DECAL,SIDE PANEL-FWD-BLK-RH (SP) | 1 | $27.95 | |
| 9 | 0621-048 | DECAL,SIDE PANEL-FWD-ORN-RH (SP) | 1 | $69.95 | |
| 10 | 0621-018 | DECAL,SIDE PANEL-LWR-GRN-RH (SNOPRO) | 1 | $57.95 | |
| 10 | 0621-076 | DECAL,SIDE PANEL-LWR-BLK-RH (SP) | 1 | $57.95 | |
| 10 | 0621-050 | DECAL,SIDE PANEL-LWR-ORN-RH (SP) | 1 | $57.95 | |
| 11 | 3718-445 | PANEL,SIDE-LH W/GRN DECALS(XF8 SP GRN) | 1 | $396.95 | |
| 11 | 3718-465 | PANEL,SIDE-LH W/BLK DECALS(XF8 HC BLK ) | 1 | $406.95 | |
| 11 | 3718-447 | PANEL,SIDE-LH W/ORN DECALS(XF8 SP ORN) | 1 | $406.95 | |
| 12 | 3718-793 | PANEL,SIDE-LH WITH FOAM-GRN | 1 | $274.95 | |
| 12 | 3718-439 | PANEL,SIDE-LH WHT-W/FOAM | 1 | $274.95 | |
| 13 | 0617-631 | FOAM,MIDDLE SIDE PANEL-LH | 1 | $4.26 | |
| 14 | 0617-629 | FOAM,UPPER SIDE PANEL-REAR-LH | 1 | $16.49 | |
| 15 | 0617-681 | FOAM,LWR SIDE PANEL-FRT-LH | 1 | $5.65 | |
| 16 | 0617-635 | FOAM,LWR SIDE PANEL-REAR-LH | 1 | $12.35 | |
| 17 | 0621-021 | DECAL,SIDE PANEL-UPPER-GRN-LH(XF8 SP) | 1 | $74.95 | |
| 17 | 0621-069 | DECAL,SIDE PANEL-UPPER-BLK-LH (XF8 SP) | 1 | $74.95 | |
| 17 | 0621-053 | DECAL,SIDE PANEL-UPPER-ORN-LH (XF8 SP) | 1 | $74.95 | |
| 18 | 0621-017 | DECAL,SIDE PANEL-FWD-GRN-LH (SNOPRO) | 1 | $27.95 | |
| 18 | 0621-075 | DECAL,SIDE PANEL-FWD-BLK-LH (SP) | 1 | $27.95 | |
| 18 | 0621-049 | DECAL,SIDE PANEL-FWD-ORN-LH (SP) | 1 | $66.95 | |
| 19 | 0621-019 | DECAL,SIDE PANEL-LWR-GRN-LH (SNOPRO) | 1 | $57.95 | |
| 19 | 0621-077 | DECAL,SIDE PANEL-LWR-BLK-LH (SP) | 1 | $57.95 | |
| 19 | 0621-051 | DECAL,SIDE PANEL-LWR-ORN-LH (SP) | 1 | $57.95 | |
| 20 | 8050-127 | WASHER,FLAT- #8 X .375 X .049 Z&Y | 1 | $1.37 | |
| 21 | 8060-486 | RIVET, BLIND-DH SS54 ZINC | 1 | $0.40 | |
| 22 | 0607-447 | CABLE,5"-HAIRPIN | 1 | $5.37 | |
| 23 | 0605-283 | HAIRPIN,COTTER | 1 | $1.23 | |
| 24 | 0619-206 | TAPE,ALUM FOIL - 6" X 30 FT | 1 | $7.77 | |
| 25 | 5706-531 | SCREEN,SIDE PANEL-UPR LH-PTD BLK | 1 | $20.63 | |
| 26 | 1702-279 | DUCT,AIR-CLUTCH W/FOIL | 1 | $42.95 | |
| 27 | 6606-462 | FOIL,CLUTCH DUCT-2 STROKE | 1 | $2.88 | |
| 28 | 1623-030 | NUT,SPEED-#10B U TYPE | 1 | $0.95 | |
| 29 | 0623-797 | SCREW,SELF TAP-TSTH 10-12X1/2 WO/GP | 1 | $0.45 | |
| 30 | 3718-422 | PLATE,SKID-RH-W/FOAM | 1 | $192.95 | |
| 31 | 0617-640 | FOAM,SKID PLATE-REAR-RH | 1 | $3.57 | |
| 32 | 0617-638 | FOAM,SKID PLATE-MIDDLE-RH | 1 | $43.95 | |
| 33 | 0617-636 | FOAM,SKID PLATE-FRT-RH | 1 | $37.95 | |
| 34 | 2612-850 | R/B 3612-325 | 1 | $19.95 | |
| 35 | 8061-708 | RIVET, BLIND-LF SS66 BLACK | 1 | $0.95 | |
| 36 | 2612-754 | SHIELD,RESONATOR-SKID PLATE | 1 | $29.95 | |
| 37 | 0123-802 | WASHER,FLAT .194X.50X.048-Z&Y | 1 | $0.12 | |
| 38 | 3718-789 | PLATE,SKID-REAR LH W/FOAM | 1 | $110.95 | |
| 39 | 0617-637 | FOAM,SKID PLATE-FRT-LH | 1 | $16.49 | |
| 40 | 0617-639 | FOAM,SKID PLATE-MIDDLE-LH | 1 | $16.49 | |
| 41 | 0617-641 | FOAM,SKID PLATE-REAR-LH | 1 | $3.99 | |
| 42 | 6606-613 | RETAINER,TAB-SIDE PANEL | 1 | $12.35 | |
| 43 | 1623-748 | CLIP, RECEPTACLE-1/4 TURN STUD | 1 | $5.65 | |
| 44 | 5606-639 | R/B 6606-592 | 1 | $18.95 | |
| 45 | 8061-710 | RIVET,BLIND-LF SS68 BLACK | 1 | $1.09 | |
| 46 | 2612-796 | PLATE,EXHAUST OUTLET | 1 | $25.95 | |
| 47 | 2612-795 | SEAL,EXHAUT OUTLET-2 STRK | 1 | $17.87 | |
| 48 | 1623-129 | R/B 2623-166 | 1 | $0.35 | |
| 49 | 6606-295 | SHIELD,HEAT-ECU | 1 | $24.95 | |
| 50 | 6606-342 | PANEL,FILLER-RH-BLK | 1 | $19.25 | |
| 51 | 0423-031 | NUT,SPEED M6 X 1.0 U-TYPE | 1 | $0.95 | |
| 52 | 8408-620 | SCREW,CAP-HFH M6X1.0X20 CL8.8 Z&Y | 1 | $1.37 | |
| 53 | 0623-784 | R/B 2623-163 | 1 | $0.35 | |
| 54 | 3718-303 | PANEL,FILLER W/FOIL-LH | 1 | $19.25 | |
| 55 | 6606-405 | FOIL,PROTECTIVE-FILLER PANEL-LH | 1 | $27.95 | |
| 56 | 2623-001 | RETAINER,PUSHNUT-3/16" STUD | 1 | $0.40 | |
| 57 | 1623-999 | SCREW,1" RND KNOB-M5X0.8X20mm LG | 1 | $4.95 | |
| 58 | 1623-637 | CLIP,U-NUT (M5) | 1 | $2.47 |
