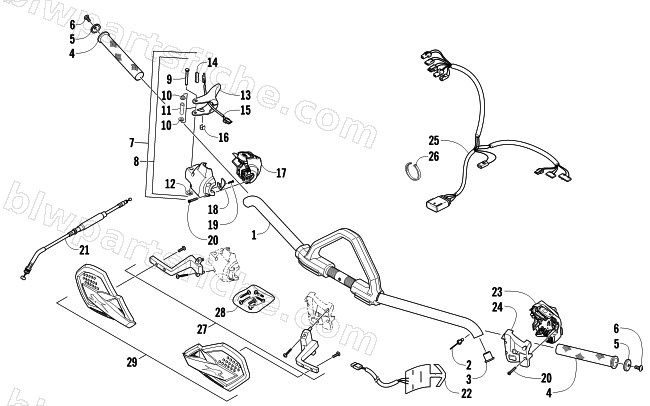

2013 Arctic Cat XF 800 HIGH COUNTRY SNO PRO LTD — HANDLEBAR AND CONTROLS
2013 XF 800 HIGH COUNTRY SNO PRO LTD
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 1705-493 | HANDLEBAR W/INSERTS-ASSY | 1 | $171.95 | |
| 2 | 8060-682 | RIVET,BLIND-DH SS62 ZINC | 1 | $0.12 | |
| 3 | 0605-945 | INSERT,HANDLEBAR-INJ MOLD | 1 | $3.44 | |
| 4 | 4606-945 | GRIP,HANDLEBAR-6.25" | 1 | $17.87 | |
| 5 | 1623-754 | WASHER,BACKING-7MM IDX11/8OD-INJ MOLD | 1 | $1.64 | |
| 6 | 1623-618 | SCREW,PT THD-TSPNH K60-2.69X25MM RIE BLK | 1 | $6.06 | |
| 7 | 0609-888 | CONTROL,THROTTLE-R/H-REAR (36MM) | 1 | $105.95 | |
| 8 | 0609-859 | KIT, THROTTLE LEVER MOUNTING | 1 | $30.95 | |
| 15 | 0609-827 | ELEMENT,THUMBWARMER-H/L (15V) | 1 | $74.95 | |
| 16 | 0609-595 | CLIP,RETAINER-TW HARNESS | 1 | $2.47 | |
| 17 | 0609-880 | CONTROL, R/H-FRONT W/REV-2 STRK-2010 | 1 | $94.95 | |
| 18 | 0609-792 | COVER, CONTROL-RH-CONNECTOR RETENTION | 1 | $1.92 | |
| 19 | 0609-793 | SCREW, #4-24 HI-LO X .50" | 1 | $0.26 | |
| 20 | 0609-791 | SCREW,SELF TAP-TXPNH #8-18 X .875 HI-LO | 1 | $0.12 | |
| 21 | 0687-223 | CABLE,THROTTLE | 1 | $60.95 | |
| 22 | 0609-856 | ELEMENT,HW-RH H/L | 1 | $46.95 | |
| 22 | 0609-857 | ELEMENT,HW-LH H/L | 1 | $46.95 | |
| 23 | 0609-929 | CONTROL,LH-W/O PTT-FRT | 1 | $96.95 | |
| 24 | 0609-883 | CONTROL,L/H-REAR | 1 | $13.73 | |
| 25 | 1686-636 | HARNESS,HANDLEBAR-2 STRK | 1 | $131.95 | |
| 26 | 0123-811 | TIE,CABLE-4 INCH PLT1M | 1 | $0.26 | |
| 26 | 0123-788 | TIE,CABLE-8.5/7.5/7.4 | 1 | $0.12 | |
| 27 | 5639-763 | R/B 7639-619 | 1 | $49.95 | |
| 28 | 0641-258 | PACKAGE,HARDWARE(7639-619) | 1 | $12.35 |
