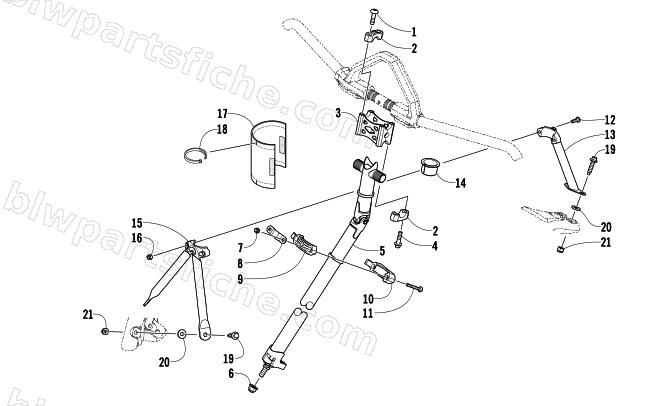

2013 Arctic Cat XF 1100 TURBO SNO PRO HIGH COUNTRY LTD — STEERING POST ASSEMBLY
2013 XF 1100 TURBO SNO PRO HIGH COUNTRY LTD
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 8476-830 | SCREW,MACH-TSTRH M8X1.25X30 Z&Y | 1 | $9.59 | |
| 2 | 1705-461 | CAP,STEERING-PTD BLK | 1 | $15.11 | |
| 3 | 1705-454 | RISER,2.0 HANDLEBAR-PTD BLK | 1 | $56.95 | |
| 4 | 8408-830 | SCREW,CAP-HFH M8X1.25X30 CL8.8 Z&Y | 1 | $0.95 | |
| 5 | 1705-435 | R/B 1705-456 | 1 | $269.95 | |
| 6 | 8427-002 | NUT,HEX FLG-NYL LOCK M10X1.25 CL8 Z&Y | 1 | $0.95 | |
| 7 | 8427-602 | NUT,HEX FLG-NYL LOCK M6X1.0 CL8 Z&Y | 1 | $0.12 | |
| 8 | 0605-998 | PLATE,RETAINING-STEERING POST | 1 | $2.61 | |
| 9 | 1605-043 | BLOCK,MTG-STEERING POST-UPPER | 1 | $3.57 | |
| 10 | 1605-044 | BLOCK,MTG-STEERING POST-LOWER | 1 | $3.57 | |
| 11 | 8468-655 | SCREW,MACH-TSPNH M6X1.0X55 CL8.8 BLK | 1 | $1.30 | |
| 12 | 8468-635 | SCREW,MACH-TSPNH M6X1.0X35 CL8.8 BLK | 1 | $3.16 | |
| 13 | 1705-441 | SUPPORT,STEERING-REAR-PTD BLK | 1 | $105.95 | |
| 14 | 1705-447 | BEARING,MTG-STEERING POST-MACH | 1 | $16.49 | |
| 15 | 1705-440 | SUPPORT,STEERING-FRONT-PTD BLK | 1 | $124.95 | |
| 16 | 8422-602 | NUT,HEX-THK NYL M6X1.00 CL8 Z&Y | 1 | $0.40 | |
| 17 | 1705-455 | WRAP,STEERING POST | 1 | $20.63 | |
| 18 | 0123-788 | TIE,CABLE-8.5/7.5/7.4 | 1 | $0.12 | |
| 19 | 1623-982 | SCREW,CAP-HFH M8X1.25X30 CL8.8-Z&Y-DPT | 1 | $1.23 | |
| 20 | 1623-968 | WASHER, ALUM- 8.25mmX 20mmX 3mm THK | 1 | $3.44 | |
| 21 | 8422-802 | NUT,HEX-THK NYL M8x1.25 CL8 Z&Y | 1 | $0.40 |
