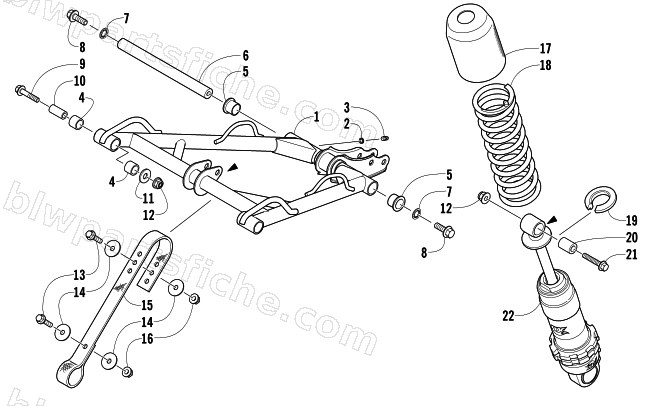

2013 Arctic Cat XF 1100 TURBO SNO PRO HIGH COUNTRY LTD — REAR SUSPENSION FRONT ARM ASSEMBLY
2013 XF 1100 TURBO SNO PRO HIGH COUNTRY LTD
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 2704-068 | ARM,FRT-W/PIVOT-BLK FABR | 1 | $324.95 | |
| 2 | 1623-011 | WASHER- GREASE FITTING | 1 | $0.68 | |
| 3 | 1623-010 | FIT,GREASE-1/4-28 UNF-SELF THREAD | 1 | $1.92 | |
| 4 | 0604-889 | BUSHING,FRONT ARM | 1 | $3.71 | |
| 5 | 3604-028 | BUSHING, FLARED -BRONZE .735" x .751 ID | 1 | $3.57 | |
| 6 | 3604-634 | AXLE,ALUM-19.05 X 219.35-MACH | 1 | $19.25 | |
| 7 | 1623-992 | WASHER,LOCK-M10 INTL TOOTH TYP J Z&C | 1 | $0.26 | |
| 8 | 8408-036 | SCREW,CAP-HFH M10X1.25X35 CL8.8 W/2353 | 1 | $5.65 | |
| 9 | 8408-065 | SCREW,CAP-HFH M10X1.25X65 CL8.8 Z&Y | 1 | $3.16 | |
| 10 | 3604-665 | AXLE,FRONT ARM-15.88OD X 10.3ID X 41.6MM | 1 | $19.25 | |
| 11 | 8450-163 | WASHER,FLAT-M10-11.12X28.00 X 2.80Z&Y | 1 | $0.95 | |
| 12 | 8427-002 | NUT,HEX FLG-NYL LOCK M10X1.25 CL8 Z&Y | 1 | $0.95 | |
| 13 | 8408-630 | SCREW,CAP-HFH M6X1.0X30 CL8.8 Z&Y | 1 | $0.95 | |
| 14 | 8450-109 | WASHER,FLAT M6-6.87X25.4X2.32 Z&Y | 1 | $0.68 | |
| 15 | 4604-132 | STRAP,LIMITER-1.25" X 16.50" | 1 | $10.95 | |
| 16 | 8427-602 | NUT,HEX FLG-NYL LOCK M6X1.0 CL8 Z&Y | 1 | $0.12 | |
| 17 | 0604-790 | COVER,SUSPENSION SPRING (SHORT) | 1 | $24.77 | |
| 18 | 1704-236 | SPRING,COMP-FRT ARM -110#-PTD BLK | 1 | $49.95 | |
| 19 | 3604-200 | RETAINER,SPRING-POWDER METAL | 1 | $6.06 | |
| 20 | 3604-273 | AXLE,SHOCK-FRT ARM-M10 | 1 | $2.88 | |
| 21 | 8408-045 | SCREW,CAP-HFH M10X1.25X45 CL8.8 Z&Y | 1 | $4.68 | |
| 22 | 2704-326 | SHOCK,FRT ARM-11.76"-XF 1100 | 1 | $140.95 |
