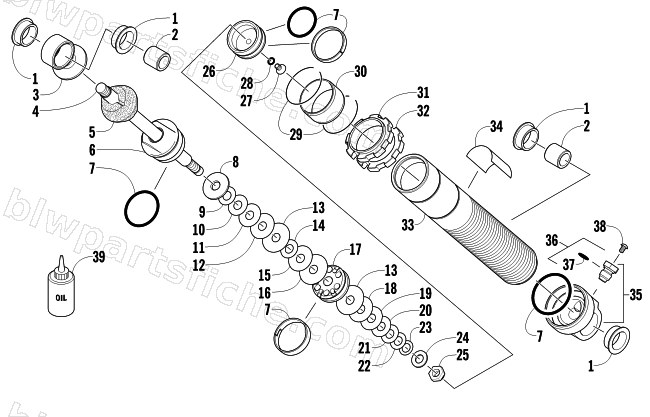

2013 Arctic Cat XF 1100 LXR — REAR SUSPENSION REAR ARM SHOCK ABSORBER
2013 XF 1100 LXR
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 1604-222 | BUSHING,REAR ARM SHOCK-.125" LIP | 1 | $17.87 | |
| 2 | 2604-223 | SLEEVE, .571 X .815 X .950TLG | 1 | $33.95 | |
| 3 | 0603-910 | EYELET,SHOCK-FR SUSP(FOX ONLY) | 1 | $97.95 | |
| 4 | 2603-840 | SHAFT,SHOCK-.498 X 8.050" TLG | 1 | $79.95 | |
| 5 | 2603-459 | BUMPER,FOX SHOCK - 1" | 1 | $44.95 | |
| 6 | 2604-812 | BEARING,ENDCAP -.498" X .960"-ASSY | 1 | $194.95 | |
| 7 | 2604-815 | SEAL/BEARING-REBUILD KIT | 1 | $92.95 | |
| 8 | 0603-540 | WASHER, TOP OUT-1.125OD X .378 ID X.093 | 1 | $16.49 | |
| 9 | 0603-335 | VALVE, .800X.010(3/8ID) | 1 | $12.95 | |
| 10 | 0603-337 | VALVE, .900X.008(3/8ID) | 1 | $12.95 | |
| 11 | 0603-340 | VALVE,1.000X.008(3/8ID) | 1 | $12.95 | |
| 12 | 0603-342 | VALVE,1.100X.006(3/8ID) | 1 | $6.95 | |
| 13 | 0603-347 | VALVE,1.250X.010(3/8ID) | 1 | $13.95 | |
| 14 | 0603-334 | VALVE, .800X.008 (3/8ID) | 1 | $12.95 | |
| 15 | 0603-343 | VALVE,1.100X.008(3/8ID) | 1 | $6.95 | |
| 16 | 0603-349 | VALVE,1.300X.008(3/8ID) | 1 | $13.95 | |
| 17 | 2603-810 | PISTON,DAMPING-1.459 BORE-.070 ORIFICE | 1 | $72.95 | |
| 18 | 0603-344 | VALVE,1.100X.010(3/8ID) | 1 | $12.95 | |
| 19 | 0603-341 | VALVE,1.000X.010(3/8ID) | 1 | $6.95 | |
| 20 | 0603-880 | VALVE, SHOCK .900 X.012(040-12-090) | 1 | $12.95 | |
| 21 | 0603-879 | VALVE, SHOCK .800 X.012(040-12-080) | 1 | $6.95 | |
| 22 | 0603-878 | VALVE, SHOCK .700X.012(040-12-070) | 1 | $12.95 | |
| 23 | 2603-902 | VALVE, .550 X .020 (3/8 ID) | 1 | $6.95 | |
| 24 | 0603-389 | WASHER,BACKUP | 1 | $12.95 | |
| 25 | 0603-301 | NUT,CAP-FOX SHOCK | 1 | $6.95 | |
| 26 | 2604-816 | PISTON,FLOATING-ASSY | 1 | $116.95 | |
| 27 | 1604-316 | SCREW, RELIEF W/ O-RING | 1 | $4.95 | |
| 28 | 1604-425 | O-RING(FOX ONLY) | 1 | $4.95 | |
| 29 | 2603-245 | RETAINER,.062 CS X 1.54 OD-WEAR SLEEVE | 1 | $6.89 | |
| 30 | 2603-246 | GUIDE,SPRING-ALUM BODY | 1 | $26.95 | |
| 31 | 2604-840 | RING,PRELOAD-2.40 OD X .600 TLG | 1 | $50.95 | |
| 32 | 2604-841 | RING,PRELOAD LOCK-2.40 OD X .300 TLG | 1 | $50.95 | |
| 33 | 3604-595 | BODY,SHOCK-1.459 BORE X 8.188 TLG | 1 | $407.95 | |
| 34 | 2604-897 | DECAL,SHOCK-ZERO PRO 5.1X1.375(2005) | 1 | $23.39 | |
| 35 | 2604-817 | BODY,CAP-ALUM BODY-ASSY | 1 | $164.95 | |
| 36 | 0703-341 | VALVE,PRESSURE-ASS'Y | 1 | $56.95 | |
| 37 | 1604-318 | O-RING-END CAP FITTING(FOX ONLY) | 1 | $11.95 | |
| 38 | 0624-097 | SCREW, MACH HSBH #8-32X.25 (SS) | 1 | $0.85 | |
| 39 | 5639-530 | SEMI-SYN SHOCK OIL-1 QUART | 1 | $26.95 |
