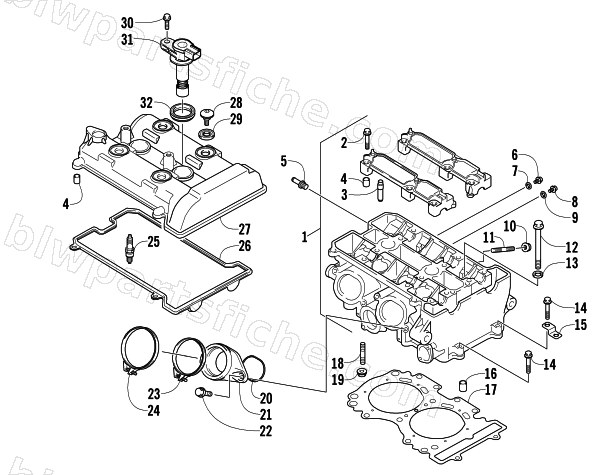

2013 Arctic Cat XF 1100 LXR — CYLINDER HEAD AND INTAKE FLANGE ASSEMBLY
2013 XF 1100 LXR
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 3007-853 | HEAD,CYLINDER-ASSY | 1 | $1,979.95 | |
| 2 | 3007-070 | BOLT,CAMSHAFT HOUSING(6X39) | 1 | $2.95 | |
| 3 | 3403-056 | GUIDE,VALVE | 1 | $38.95 | |
| 4 | 3423-043 | PIN,ALIGNMENT,8MM | 1 | $9.59 | |
| 5 | 3007-075 | UNION,WATER BYPASS HOSE | 1 | $20.63 | |
| 6 | 3007-497 | PLUG,OIL GALLERY | 1 | $5.37 | |
| 7 | 3003-290 | GASKET,CHECK VALVE,6MM | 1 | $3.85 | |
| 8 | 3006-598 | BOLT,AIR RELEASE | 1 | $5.92 | |
| 10 | 3007-390 | NUT,INTER COOLER | 1 | $3.16 | |
| 11 | 3007-415 | STUD BOLT | 1 | $4.95 | |
| 12 | 3007-073 | BOLT,CYL HEAD (10X105) | 1 | $13.95 | |
| 13 | 3007-495 | WASHER,CYL HEAD BOLT(10.5X19X2) | 1 | $2.47 | |
| 14 | 3007-496 | BOLT,CYL HEAD | 1 | $3.16 | |
| 15 | 3007-079 | BRACKET,HARNESS | 1 | $5.37 | |
| 16 | 3423-088 | PIN, CYLINDER HEAD KNOCK(ALIGMENT) | 1 | $4.54 | |
| 17 | 3007-072 | GASKET,CYL HEAD | 1 | $108.95 | |
| 18 | 3007-074 | BOLT,STUD (L:32) | 1 | $12.35 | |
| 20 | 3007-158 | O-RING,INTAKE PIPE(ID:55.6,DD:2.4) | 1 | $16.49 | |
| 21 | 3007-157 | PIPE ASSY,INTAKE | 1 | $108.95 | |
| 22 | 3423-347 | BOLT,6X16 | 1 | $3.57 | |
| 23 | 3423-726 | CLAMP (CARBURETOR SIDE) | 1 | $16.49 | |
| 24 | 3007-159 | CLAMP,AIR BOX (ID:64) | 1 | $17.87 | |
| 25 | 0217-806 | SPARK PLUG,MR8AI-9 (SOLID) | 1 | $19.25 | |
| 26 | 3007-077 | GASKET,CYL HEAD COVER | 1 | $66.95 | |
| 27 | 3007-076 | COVER,CYL HEAD | 1 | $561.95 | |
| 28 | 3423-646 | BOLT (7X17.5) | 1 | $5.65 | |
| 29 | 3423-680 | WASHER | 1 | $5.92 | |
| 30 | 3007-380 | BOLT | 1 | $3.16 | |
| 31 | 3007-236 | COIL ASSY, IGNITION | 1 | $206.95 | |
| 32 | 3007-078 | GASKET,CYL HEAD COVER | 1 | $17.87 |
