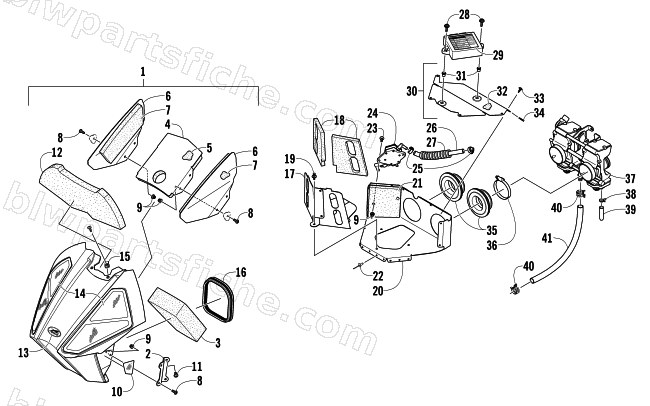

2013 Arctic Cat SNO PRO 600 CROSS COUNTRY — AIR SILENCER, CARBURETOR, AND FUEL PUMP ASSEMBLY
2013 SNO PRO 600 CROSS COUNTRY
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 1770-063 | SILENCER,AIR-FRT BUMPER-W/FOAM ASSY | 1 | $470.95 | |
| 2 | 1770-008 | BRKT,MTG-AIR SILENCER-RH PTD BLK | 1 | $17.87 | |
| 2 | 1770-009 | BRKT,MTG-AIR SILENCER-LH PTD BLK | 1 | $20.63 | |
| 3 | 0617-677 | FOAM,AIR SILENCER-FRT | 1 | $24.77 | |
| 4 | 0770-417 | BAFFLE,INTAKE-AIR SILENCER-W/FOAM | 1 | $27.95 | |
| 5 | 0617-695 | FOAM,BAFFLE | 1 | $13.73 | |
| 6 | 2670-246 | PLATE,INTAKE-AIR SILENCER | 1 | $19.25 | |
| 7 | 0617-690 | FOAM,INTAKE PLATE-RH | 1 | $8.21 | |
| 7 | 0617-691 | FOAM,INTAKE PLATE-LH | 1 | $8.21 | |
| 8 | 8477-620 | SCREW,MACH-TSTRH M6X1.0X20 Z&BLK | 1 | $0.54 | |
| 9 | 8427-602 | NUT,HEX FLG-NYL LOCK M6X1.0 CL8 Z&Y | 1 | $0.12 | |
| 10 | 9611-390 | DECAL,REFLECTOR-AMBER RH | 1 | $22.01 | |
| 10 | 9611-391 | DECAL,REFLECTOR-AMBER LH | 1 | $22.01 | |
| 11 | 0423-609 | SCREW,MACH-TSPNWH M6X1.0X23.5 BLK | 1 | $0.95 | |
| 12 | 0617-679 | FOAM,AIR SILENCER-REAR | 1 | $50.95 | |
| 13 | 9611-752 | DECAL,EMBLEM-GREEN | 1 | $43.95 | |
| 14 | 6606-432 | SCREEN,AIR SILENCER-RH | 1 | $46.95 | |
| 14 | 6606-433 | SCREEN,AIR SILENCER-LH | 1 | $46.95 | |
| 15 | 0423-577 | CLIP,U-NUT M6 | 1 | $0.40 | |
| 16 | 0617-603 | SEAL,AIR SILENCER | 1 | $13.73 | |
| 17 | 2670-263 | CLOSE OFF,STEERING POST/LWR AIR SILENCER | 1 | $17.87 | |
| 18 | 0617-150 | FOAM,STEERING CLOSEOFF-RH | 1 | $6.47 | |
| 18 | 0617-151 | FOAM,STEERING CLOSEOFF-LH | 1 | $22.01 | |
| 19 | 0623-362 | RIVET,PLASTIC-REINSTALLABLE | 1 | $0.68 | |
| 20 | 2670-262 | PLATE,AIR SILENCER-LWR | 1 | $82.95 | |
| 21 | 0617-139 | FOAM,AIR SILENCER-LWR | 1 | $6.47 | |
| 22 | 8060-706 | RIVET,BLIND-DH SS64 BLK | 1 | $0.40 | |
| 23 | 8476-625 | SCREW,MACH-TSTRH M6X1.0X25 Z&Y | 1 | $1.78 | |
| 24 | 1670-230 | PUMP,FUEL W/O OIL INLET | 1 | $75.95 | |
| 25 | 0124-045 | CLAMP,HOSE - .402/.449 DIA (SNP04) | 1 | $2.61 | |
| 26 | 0610-007 | HOSE, IMPULSE 3/16 25' | 1 | $102.95 | |
| 27 | 1619-359 | CONDUIT,FLEXIBLE-SLIT-1/2"X5' | 1 | $20.63 | |
| 29 | 8611-706 | DECAL,600 R DIAGNOSTIC CODE | 1 | $12.95 | |
| 30 | 0770-992 | PLATE,AIR SILENCER-UPR W/INSERT | 1 | $34.95 | |
| 31 | 0423-391 | INSERT,M6X1.0-AL SERIES ALS4-610-4.2 | 1 | $3.57 | |
| 32 | 0617-171 | FOAM,AIR SILENCER-UPR | 1 | $13.73 | |
| 33 | 1623-129 | R/B 2623-166 | 1 | $0.35 | |
| 34 | 1623-052 | NUT,U | 1 | $0.95 | |
| 35 | 2670-247 | BOOT,INTAKE | 1 | $27.95 | |
| 36 | 0423-019 | CLAMP,HOSE-WORM (NORMA 50-70) | 1 | $2.47 | |
| 37 | 2670-351 | CARB,TM40-B433 CROSS COUNTRY | 1 | $1,319.95 | |
| 38 | 0623-652 | CLAMP,HOSE-WIRE(CP10101) | 1 | $1.78 | |
| 39 | 0610-442 | HOSE, DRAIN (1.5") | 1 | $4.40 | |
| 40 | 1623-197 | CLAMP, HOSE-SPRING-14MM | 1 | $2.75 | |
| 41 | 0410-143 | HOSE,FUEL-1/4" 25' (0410-141 CTL) | 1 | $217.95 |
