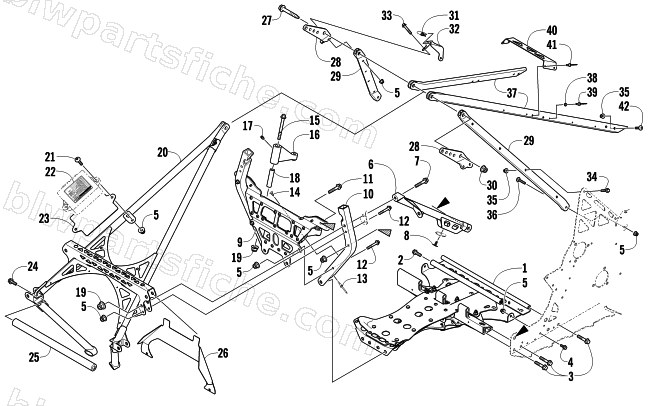

FRONT FRAME AND STEERING SUPPORT ASSEMBLY
2013 SNO PRO 500
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 1707-464 | GUSSET,LWR ARM-SPR | 1 | $583.95 | |
| 2 | 8409-026 | SCREW,CAP-HFH M10X1.25X25 CL10.9 W/2353 | 1 | $1.50 | |
| 3 | 1623-428 | SCREW,CAP-HFH M8 X 1.25 X 40 TRILOBE Z&Y | 1 | $4.95 | |
| 4 | 8408-616 | SCREW,CAP-HFH M6X1.0X16 CL8.8 Z&Y | 1 | $0.54 | |
| 5 | 8427-602 | NUT,HEX FLG-NYL LOCK M6X1.0 CL8 Z&Y | 1 | $0.12 | |
| 6 | 4706-518 | BRACE,DIAGONAL-PTD BLK-RH | 1 | $108.95 | |
| 6 | 4706-519 | BRACE,DIAGONAL-PTD BLK-LH | 1 | $108.95 | |
| 7 | 8408-845 | SCREW,CAP-HFH M8X1.25X45 CL8.8 Z&Y | 1 | $1.09 | |
| 8 | 0623-589 | CLIP,RETAINING-.191X.700 | 1 | $2.75 | |
| 9 | 1707-164 | BULKHEAD,STEERING-FABR | 1 | $236.95 | |
| 10 | 0607-930 | TUBE,BULKHEAD-RH | 1 | $69.95 | |
| 10 | 0607-931 | TUBE,BULKHEAD-LH | 1 | $69.95 | |
| 11 | 8408-645 | SCREW,CAP-HFH M6X1.0X45 CL8.8 Z&Y | 1 | $1.50 | |
| 12 | 8408-640 | SCREW,CAP-HFH M6X1.0X40 CL8.8 Z&Y | 1 | $1.50 | |
| 13 | 1623-241 | RIVET,3/16 HUCK-M6 | 1 | $1.92 | |
| 14 | 1623-361 | SCREW,SELF TAP-TSPNH #12 X 1/2 Z&Y | 1 | $1.95 | |
| 15 | 8408-880 | SCREW,CAP-HFH M8X1.25X80 CL8.8 Z&Y | 1 | $1.09 | |
| 16 | 1707-420 | BELLCRANK,STEERING-FABR-RH | 1 | $76.95 | |
| 16 | 1707-421 | BELLCRANK,STEERING-FABR-LH | 1 | $76.95 | |
| 17 | 1623-010 | FIT,GREASE-1/4-28 UNF-SELF THREAD | 1 | $1.92 | |
| 18 | 2603-436 | AXLE,BELL CRANK | 1 | $9.59 | |
| 19 | 8427-802 | NUT,HEX FLG-NYL LOCK M8X1.25 CL8 Z&Y | 1 | $0.54 | |
| 20 | 1707-478 | SPAR,UPR-PTD BLK | 1 | $412.95 | |
| 21 | 8476-630 | SCREW,MACH-TSTRH M6X1.0X30 Z&Y | 1 | $1.09 | |
| 22 | 9611-057 | DECAL,EFI DIAGNOSTIC CODES-10 | 1 | $6.47 | |
| 23 | 4606-942 | COVER,ECU-500/600 | 1 | $13.73 | |
| 24 | 8408-835 | SCREW,CAP-HFH M8X1.25X35 CL8.8 Z&Y | 1 | $2.06 | |
| 25 | 4706-885 | CROSSBRACE,FRONT ARM-MACH | 1 | $29.95 | |
| 26 | 6606-063 | PANEL,CLOSEOFF-UPR SHOCK BRACE | 1 | $16.49 | |
| 27 | 1623-905 | SCREW,CAP-HFH-M10X1.25X90-CL8.8-Z&Y-DPT | 1 | $17.87 | |
| 28 | 0605-962 | BRKT,STEERING-RH | 1 | $42.95 | |
| 28 | 0605-963 | BRKT,STEERING-LH | 1 | $42.95 | |
| 29 | 4706-096 | SPAR,MIDDLE-MACH RH | 1 | $41.95 | |
| 29 | 4706-097 | SPAR,MIDDLE-MACH LH | 1 | $41.95 | |
| 30 | 8427-002 | NUT,HEX FLG-NYL LOCK M10X1.25 CL8 Z&Y | 1 | $0.95 | |
| 31 | 1623-052 | NUT,U | 1 | $0.95 | |
| 32 | 6606-298 | BRTK,MTG-CONSOLE | 1 | $21.95 | |
| 33 | 8408-630 | SCREW,CAP-HFH M6X1.0X30 CL8.8 Z&Y | 1 | $0.95 | |
| 34 | 8408-625 | SCREW,CAP-HFH M6X1.0X25 CL8.8 Z&Y | 1 | $0.54 | |
| 35 | 8424-602 | NUT,HEX-FLG M6X1.0 CL8 Z&Y | 1 | $0.26 | |
| 36 | 8476-625 | SCREW,MACH-TSTRH M6X1.0X25 Z&Y | 1 | $1.78 | |
| 37 | 4706-524 | SPAR,REAR-MACH RH | 1 | $51.95 | |
| 37 | 4706-525 | SPAR, REAR-MACH LH | 1 | $51.95 | |
| 38 | 0116-074 | SNAP,BODY-CUSHION 61-0393-1183 | 1 | $1.64 | |
| 39 | 8060-284 | RIVET,BLIND-DH SS43 ZINC | 1 | $0.26 | |
| 40 | 5606-616 | BRACE,SUPPORT-SPAR | 1 | $33.95 | |
| 41 | 8060-686 | RIVET,BLIND-DH SS64 ZINC | 1 | $0.40 | |
| 42 | 8476-626 | SCREW,MACH-TSTRH M6X1.0X25 Z&Y W/2353 | 1 | $1.23 |
