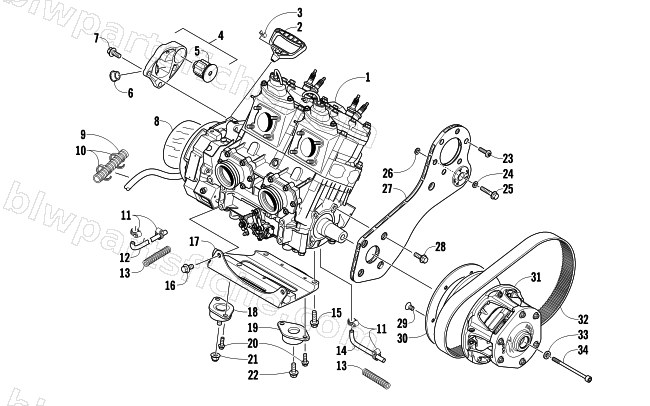

2012 Arctic Cat XF 800 HIGH COUNTRY SNO PRO — ENGINE AND RELATED PARTS
2012 XF 800 HIGH COUNTRY SNO PRO
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0662-609 | ENGINE,L/C-800 HO (W/O EFI/VALVE CABLES) | 1 | $4,457.95 | |
| 2 | 0636-363 | HANDLE,RECOIL-LARGE | 1 | $15.11 | |
| 3 | 0606-885 | CAP,RECOIL HANDLE | 1 | $1.37 | |
| 4 | 0708-582 | MOUNT,MAG-FABR | 1 | $42.95 | |
| 5 | 0608-630 | MOUNT,ENGINE | 1 | $42.95 | |
| 6 | 0608-633 | BUSHING,RECOIL ROPE | 1 | $0.68 | |
| 7 | 8409-026 | SCREW,CAP-HFH M10X1.25X25 CL10.9 W/2353 | 1 | $1.50 | |
| 8 | 4606-425 | FOIL,PROTECTIVE-RECOIL COVER-DIE CUT | 1 | $13.73 | |
| 9 | 1619-131 | LOOM,PROTECTIVE-3/4 ID-12"-CTL | 1 | $3.44 | |
| 10 | 0123-788 | TIE,CABLE-8.5/7.5/7.4 | 1 | $0.12 | |
| 11 | 0623-373 | CLAMP,HOSE #4 {6202} | 1 | $2.88 | |
| 12 | 0610-779 | HOSE,COOLANT-MAG/THROTTLE BODY(21.00") | 1 | $45.95 | |
| 13 | 0619-776 | CONDUIT,FLEXIBLE-.62 ID-CTL 5' | 1 | $13.73 | |
| 14 | 0610-878 | HOSE,THROTTLE BODY PTO/WATER PUMP-17.5" | 1 | $17.87 | |
| 15 | 8409-036 | SCREW,CAP-HFH M10X1.25X35 CL10.9 W/2353 | 1 | $1.92 | |
| 16 | 8409-021 | SCREW,CAP-HFH M10X1.25X20 CL10.9 W/2353 | 1 | $1.64 | |
| 17 | 0708-564 | MOUNT,ENGINE-FRT MACH | 1 | $69.95 | |
| 18 | 0708-587 | MOUNT,ENGINE-W/STUD | 1 | $53.95 | |
| 19 | 0608-496 | MOUNT,ENGINE | 1 | $49.95 | |
| 20 | 1623-944 | SCREW,SHLDER-HFH-M6-1.0X18 CLR.8 Z&Y | 1 | $1.92 | |
| 21 | 8427-002 | NUT,HEX FLG-NYL LOCK M10X1.25 CL8 Z&Y | 1 | $0.95 | |
| 22 | 8409-017 | SCREW,CAP-HFH M10X1.25X16 CL10.9W/2353 | 1 | $1.92 | |
| 23 | 8468-617 | SCREW,MACH-TSPNH M6X1.0X16 CL8.8 W/2353 | 1 | $0.54 | |
| 24 | 8050-242 | WASHER,FLAT- 5/16 X .625 X .063 Z&Y | 1 | $2.06 | |
| 25 | 1623-932 | SCREW,CAP-HSH-M8X1.25X30/12.9 W/2353 BZ | 1 | $1.50 | |
| 26 | 0623-987 | WASHER, BELLVILE-.312 X .930 | 1 | $2.19 | |
| 27 | 0708-622 | BRKT,ENGINE MTG-PTO-ASSY | 1 | $180.95 | |
| 28 | 1623-937 | SCREW,CAP-HSH-M8-1.25X20 CL 12.9 W/2510 | 1 | $1.37 | |
| 29 | 1623-821 | SCREW,MACH-TSFH M8X1.25X14 CL10.9Z&Y | 1 | $8.21 | |
| 30 | 0645-410 | RING,DAMPER - CLUTCH | 1 | $82.95 | |
| 31 | 0746-435 | CLUTCH,DRIVE-UNCAL-8.25 33MM/S | 1 | $696.95 | |
| 32 | 0627-084 | BELT,DRIVE-DCVS S6A-S 36.8W X12070C | 1 | $235.95 | |
| 33 | 1623-649 | WASHER,CLUTCH BOLT | 1 | $5.65 | |
| 34 | 1623-792 | BOLT,CLUTCH-M12X1.25X157 | 1 | $26.95 |
