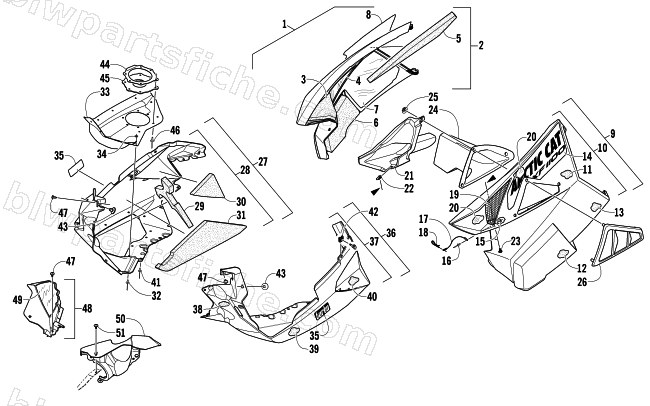

2012 Arctic Cat XF 1100 TURBO SNO PRO LTD — SKID PLATE AND SIDE PANEL ASSEMBLY
2012 XF 1100 TURBO SNO PRO LTD
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 3718-250 | PANEL,SIDE-RH W/DECALS-PC PRL WHT(XF11) | 1 | $331.95 | |
| 2 | 3718-246 | PANEL,SIDE-RH WITH FOAM-PC PRL WHT | 1 | $284.95 | |
| 3 | 0617-626 | FOAM,UPPER SIDE PANEL-FRT-RH | 1 | $4.26 | |
| 4 | 6606-414 | FOIL,PROTECTIVE-MIDDLE SIDE PANEL-RH | 1 | $1.92 | |
| 5 | 0617-628 | FOAM,UPPER SIDE PANEL-REAR-RH | 1 | $37.95 | |
| 6 | 0617-632 | FOAM,LWR SIDE PANEL-FRT-RH | 1 | $22.01 | |
| 7 | 6606-416 | FOIL,PROTECTIVE-LWR SIDE PANEL-REAR-RH | 1 | $3.57 | |
| 8 | 9611-622 | DECAL,SIDE PANEL-UPR RH-WHT (XF1100 LTD) | 1 | $97.95 | |
| 9 | 3718-285 | PANEL,SIDE-LH W/DECAL-PC PRL WHT(XFTRBO) | 1 | $323.95 | |
| 10 | 3718-295 | PANEL,SIDE-LH WITH FOAM-PC PRL WHT(TURBO | 1 | $284.95 | |
| 11 | 0617-669 | FOAM,UPPER SIDE PANEL-REAR LH-4 STRK | 1 | $12.35 | |
| 12 | 0617-633 | FOAM,LWR SIDE PANEL-FRT-LH | 1 | $22.01 | |
| 13 | 0617-635 | FOAM,LWR SIDE PANEL-REAR-LH | 1 | $12.35 | |
| 14 | 9611-661 | DECAL,SIDE PANEL-UPR LH-WHT(XF TURBO LTD | 1 | $141.95 | |
| 15 | 8050-127 | WASHER,FLAT- #8 X .375 X .049 Z&Y | 1 | $1.37 | |
| 16 | 8060-486 | RIVET, BLIND-DH SS54 ZINC | 1 | $0.40 | |
| 17 | 0607-447 | CABLE,5"-HAIRPIN | 1 | $5.37 | |
| 18 | 0605-283 | HAIRPIN,COTTER | 1 | $1.23 | |
| 19 | 5706-531 | SCREEN,SIDE PANEL-UPR LH-PTD BLK | 1 | $20.63 | |
| 20 | 0619-206 | TAPE,ALUM FOIL - 6" X 30 FT | 1 | $7.77 | |
| 21 | 2602-457 | DUCT,BELT COOLING-4 STRK | 1 | $46.95 | |
| 22 | 1623-030 | NUT,SPEED-#10B U TYPE | 1 | $0.95 | |
| 23 | 0623-797 | SCREW,SELF TAP-TSTH 10-12X1/2 WO/GP | 1 | $0.45 | |
| 24 | 0708-596 | DUCT,HEAT-TURBO-ROUTED | 1 | $62.95 | |
| 25 | 1623-469 | NUT,STAMPED- 0.330 | 1 | $1.23 | |
| 26 | 0608-648 | COVER,DUCT-HEAT-TURBO | 1 | $16.49 | |
| 27 | 3718-256 | PLATE,SKID-REAR RH W/DECAL | 1 | $457.95 | |
| 28 | 3718-254 | PLATE,SKID-REAR RH WITH FOAM-PC PRL WHT | 1 | $457.95 | |
| 29 | 0617-636 | FOAM,SKID PLATE-FRT-RH | 1 | $37.95 | |
| 30 | 0617-640 | FOAM,SKID PLATE-REAR-RH | 1 | $3.57 | |
| 31 | 0617-638 | FOAM,SKID PLATE-MIDDLE-RH | 1 | $43.95 | |
| 32 | 8061-688 | RIVET,BLIND-LF SS66 ZINC | 1 | $0.95 | |
| 33 | 1712-723 | DEFLECTOR,HEAT-PTD-PC PRL WHT | 1 | $421.95 | |
| 34 | 0123-802 | WASHER,FLAT .194X.50X.048-Z&Y | 1 | $0.12 | |
| 35 | 9611-611 | DECAL,SKID PLATE-TURBO (LTD) | 1 | $34.95 | |
| 36 | 3718-257 | R/B 3718-255 | 1 | $244.95 | |
| 37 | 3718-255 | PLATE,SKID-REAR LH WITH FOAM-PC PRL WHT | 1 | $244.95 | |
| 38 | 0617-637 | FOAM,SKID PLATE-FRT-LH | 1 | $16.49 | |
| 39 | 0617-639 | FOAM,SKID PLATE-MIDDLE-LH | 1 | $16.49 | |
| 40 | 0617-641 | FOAM,SKID PLATE-REAR-LH | 1 | $3.99 | |
| 41 | 8061-708 | RIVET, BLIND-LF SS66 BLACK | 1 | $0.95 | |
| 42 | 1623-748 | CLIP, RECEPTACLE-1/4 TURN STUD | 1 | $5.65 | |
| 43 | 5606-639 | R/B 6606-592 | 1 | $18.95 | |
| 44 | 2612-685 | PLATE,EXHAUST-OUTLET | 1 | $58.95 | |
| 45 | 2612-669 | SEAL,EXHAUST OUTLET-4 STRK | 1 | $19.25 | |
| 46 | 8060-488 | RIVET,BLIND-DH SS56 ZINC | 1 | $0.40 | |
| 47 | 1623-129 | R/B 2623-166 | 1 | $0.35 | |
| 48 | 3718-302 | PANEL,FILLER W/FOIL-RH | 1 | $19.25 | |
| 50 | 6606-351 | PANEL,FILLER-LH-TURBO-BLK | 1 | $67.95 | |
| 51 | 0623-784 | R/B 2623-163 | 1 | $0.35 |
