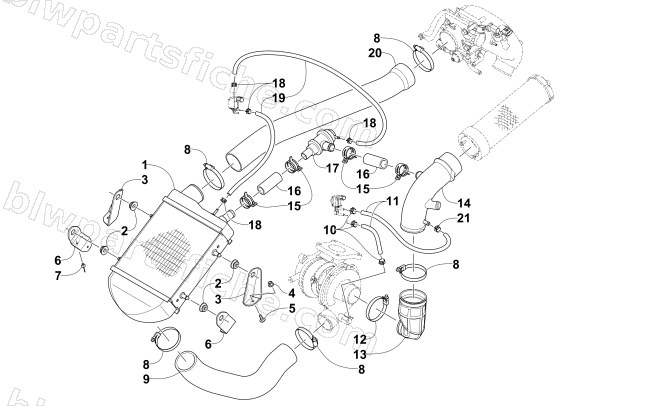

2012 Arctic Cat XF 1100 TURBO SNO PRO HIGH COUNTRY — INTERCOOLER ASSEMBLY
2012 XF 1100 TURBO SNO PRO HIGH COUNTRY
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 2670-171 | INTERCOOLER-TURBO | 1 | $397.95 | |
| 2 | 0423-678 | GROMMET,PANEL-SIDE | 1 | $2.06 | |
| 3 | 2670-172 | BRKT,INTERCOOLER-REAR-RH | 1 | $16.49 | |
| 3 | 2670-173 | BRKT,INTERCOOLER-REAR-LH | 1 | $16.49 | |
| 4 | 8427-602 | NUT,HEX FLG-NYL LOCK M6X1.0 CL8 Z&Y | 1 | $0.12 | |
| 5 | 8477-616 | SCREW,MACH-TSTRH M6X1.0X16 Z&BLK | 1 | $0.68 | |
| 6 | 2670-199 | BRKT,INTERCOOLER-FRONT | 1 | $8.21 | |
| 7 | 8061-708 | RIVET, BLIND-LF SS66 BLACK | 1 | $0.95 | |
| 8 | 0423-019 | CLAMP,HOSE-WORM (NORMA 50-70) | 1 | $2.47 | |
| 9 | 0610-848 | HOSE,INTERCOOLER INLET | 1 | $119.95 | |
| 10 | 1623-966 | CLAMP,HOSE - #CTL-8 | 1 | $2.06 | |
| 11 | 0610-513 | HOSE,GASLINE-25' | 1 | $89.95 | |
| 12 | 0423-066 | CLAMP,HOS-WORM 50mmX9mm (40-60 NOMA) | 1 | $6.47 | |
| 13 | 2670-198 | BOOT,TURBO-COMPRESSOR INLET | 1 | $58.95 | |
| 14 | 2670-167 | INTAKE, TURBO | 1 | $54.95 | |
| 15 | 1623-292 | CLAMP,HOSE-SPRING (12W X 29) | 1 | $3.99 | |
| 16 | 0610-837 | HOSE,ABV INLET | 1 | $19.25 | |
| 17 | 3007-820 | VALVE,AIR BYPASS | 1 | $277.95 | |
| 18 | 1623-042 | CLAMP, 10 MM | 1 | $1.09 | |
| 19 | 0610-538 | HOSE,VENT- 25' (1054-152) | 1 | $117.95 | |
| 20 | 0610-847 | HOSE,INTERCOOLER OUTLET | 1 | $62.95 | |
| 21 | 1623-197 | CLAMP, HOSE-SPRING-14MM | 1 | $2.75 |
