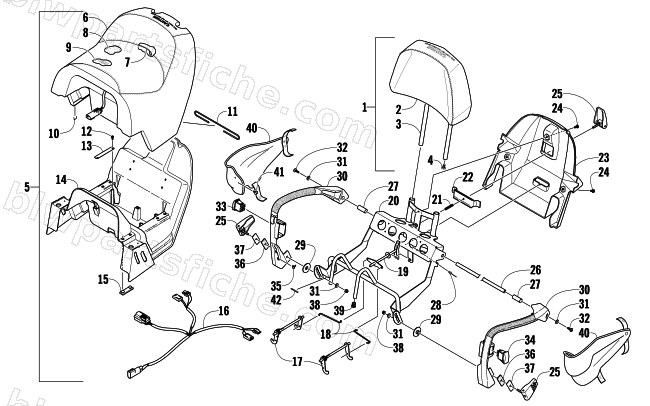

2012 Arctic Cat TZ1 TURBO LXR LTD — PASSENGER SEAT AND BACKREST ASSEMBLY
2012 TZ1 TURBO LXR LTD
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 4706-249 | BACKREST-W/COVER-MFG ASSY | 1 | $432.95 | |
| 2 | 4706-250 | COVER, BACKREST | 1 | $208.95 | |
| 3 | 5606-082 | BACKREST-W/ OVERMOLD | 1 | $191.95 | |
| 4 | 1623-732 | CLIP, CHRISTMAS TREE-3/8" | 1 | $1.50 | |
| 5 | 4706-912 | SEAT,REAR-LEVER ADJ-W/HD/ST WARM- ASSY | 1 | $1,621.95 | |
| 6 | 4706-908 | COVER, SEAT-REAR-TOUR | 1 | $217.95 | |
| 8 | 3706-738 | FOAM, SEAT-PASS-TOUR .40R@3.8 | 1 | $131.95 | |
| 9 | 0609-869 | PAD, SEAT HEATER | 1 | $192.95 | |
| 10 | 0624-528 | STAPLE,5/16L X 1/2W-20GA SS/5000 PAK-SEA | 1 | $161.95 | |
| 11 | 5606-380 | WIRE,SEAT - 279 MM - FORMED | 1 | $2.88 | |
| 12 | 0623-727 | SCREW,SELF TAP-TSPNH 10-16X5/8 TYPE AB Z | 1 | $1.37 | |
| 13 | 5606-178 | RETAINER, SEAT LATCH-REAR | 1 | $16.49 | |
| 14 | 4606-290 | BASE, SEAT-REAR | 1 | $132.95 | |
| 15 | 0406-879 | BUMPER, SEAT | 1 | $3.71 | |
| 16 | 1686-570 | HARNESS, PASS SEAT-W/HAND&SEATWARMER | 1 | $58.95 | |
| 17 | 4706-194 | ROD,LATCH - W/SPRING - RH WELDT | 1 | $23.39 | |
| 17 | 4706-195 | ROD,LATCH - W/SPRING - LH WELDT | 1 | $23.39 | |
| 18 | 5606-204 | ROD, CROSS | 1 | $2.06 | |
| 19 | 4706-090 | ROD, HANDLE-PTD BLK | 1 | $42.95 | |
| 20 | 3706-808 | FRAME, SEAT-PASS-PTD-08 TOUR | 1 | $211.95 | |
| 21 | 5606-095 | SPRING,ADJUSTMENT | 1 | $2.19 | |
| 22 | 3706-806 | PLATE, CLAMP-REAR BACKREST-PTD-08 TOUR | 1 | $54.95 | |
| 23 | 4606-291 | PANEL,SEAT BASE-PASSENGER | 1 | $60.95 | |
| 24 | 0423-396 | SCREW,SELF TAP-TSPH M6-1.0X15 | 1 | $1.09 | |
| 25 | 5606-086 | LEVER, HAND HOLD | 1 | $34.95 | |
| 26 | 5606-020 | ROD, PIVOT-HANDLE-08 TOUR | 1 | $32.95 | |
| 27 | 5606-018 | SPACER, PIVOT-HANDLE-08 TOUR | 1 | $19.25 | |
| 28 | 0623-853 | RIVET, BLIND-.162 DIA X .040/.275 GRIP | 1 | $1.09 | |
| 29 | 4706-075 | SPACER, LATCH-PTD BLK | 1 | $17.87 | |
| 30 | 4706-532 | HAND HOLD, RH- W/HANDWARMER-MACH | 1 | $141.95 | |
| 30 | 5606-085 | HAND HOLD, LH- W/HANDWARMER | 1 | $141.95 | |
| 31 | 8050-217 | WASHER,FLAT- 1/4 X .625 X .065 Z&Y | 1 | $0.12 | |
| 32 | 1623-789 | SCREW,MACH-TSTRH M6X1.0X20 RIEBLK W/2510 | 1 | $6.06 | |
| 33 | 0609-835 | SWITCH, PASS-HAND WARMER | 1 | $69.95 | |
| 34 | 0609-836 | SWITCH, HEATED SEAT | 1 | $73.95 | |
| 35 | 1623-703 | CLIP, SPEED-WIRE RETAINER | 1 | $2.33 | |
| 36 | 1623-735 | WASHER,FRICTION | 1 | $4.26 | |
| 37 | 1623-734 | WASHER | 1 | $3.44 | |
| 38 | 8040-396 | NUT,HEX LOCK-NYL 1/4-28 Z&Y | 1 | $0.26 | |
| 39 | 1623-697 | PLUG, TUBE-1/2" | 1 | $3.57 | |
| 40 | 5606-212 | WINDGUARD-RH | 1 | $69.95 | |
| 40 | 5606-213 | WINDGUARD-LH | 1 | $69.95 | |
| 41 | 1623-129 | R/B 2623-166 | 1 | $0.35 | |
| 42 | 0706-371 | TRIM,RACK-36 | 1 | $20.63 |
