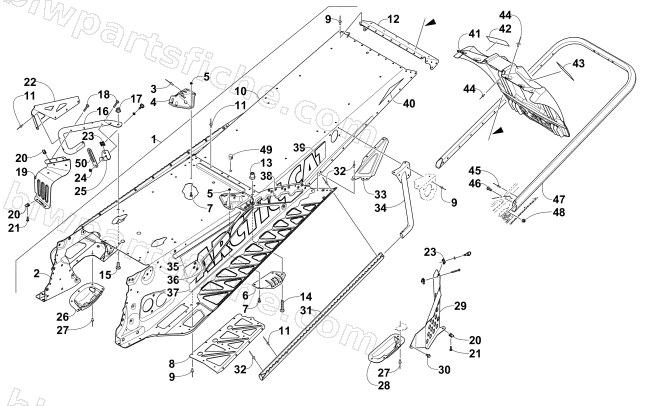

2012 Arctic Cat SNO PRO 600 CROSS COUNTRY — TUNNEL, REAR BUMPER, AND SNOWFLAP ASSEMBLY
2012 SNO PRO 600 CROSS COUNTRY
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 1707-677 | CHASSIS,128" RACE-PTD PRL CAT GRN | 1 | $2,712.95 | |
| 1 | 1707-768 | TUNNEL,RACE-S/P ASSY-PTD PEARL CAT GRN | 1 | $1,316.95 | |
| 2 | 1707-766 | CHASSIS,RACE-SPR ASSY-PTD PEARL CAT GRN | 1 | $2,646.95 | |
| 3 | 1623-206 | RIVET,3/16 HUCK-M9 | 1 | $2.06 | |
| 4 | 1707-736 | BRKT,SPAR SUPPORT-RH PTD GRN | 1 | $30.95 | |
| 4 | 1707-737 | BRKT,SPAR SUPPORT-LH PTD GRN | 1 | $30.95 | |
| 5 | 8422-502 | NUT, M5 X 0.8 NYLOC - YL ZN | 1 | $0.40 | |
| 6 | 1607-196 | PLATE,BACKING-REAR SPAR SUPPORT-RH | 1 | $30.95 | |
| 6 | 1607-197 | PLATE,BACKING-REAR SPAR SUPPORT-LH | 1 | $30.95 | |
| 7 | 8476-512 | SCREW,MACH-TSTRH M5X0.8X12 Z&Y | 1 | $1.23 | |
| 8 | 1707-732 | SUPPORT,RUN BOARD-RH PTD PRL CAT GRN | 1 | $106.95 | |
| 8 | 1707-733 | SUPPORT,RUN BOARD-LH PTD PRL CAT GRN | 1 | $106.95 | |
| 9 | 8060-682 | RIVET,BLIND-DH SS62 ZINC | 1 | $0.12 | |
| 10 | 1707-729 | TUNNEL,REAR-PTD GRN | 1 | $285.95 | |
| 11 | 1623-130 | RIVET,3/16 HUCK-M4 | 1 | $1.64 | |
| 12 | 1707-405 | CLOSE OFF,TUNNEL-PTD GRN | 1 | $46.95 | |
| 13 | 2704-301 | BUSHING,STOP-RR ARM-PTD PEARL CAT GRN | 1 | $17.87 | |
| 14 | 8468-850 | SCREW,MACH-TSPNH M8X1.25X50 CL8.8 BLK | 1 | $10.97 | |
| 15 | 8476-820 | SCREW,MACH-TSTRH M8X1.25X20 Z&Y | 1 | $0.95 | |
| 16 | 1707-636 | HOOK,TOE-RH PTD BLK | 1 | $93.95 | |
| 16 | 1707-637 | HOOK,TOE-LH PTD BLK | 1 | $93.95 | |
| 17 | 8427-802 | NUT,HEX FLG-NYL LOCK M8X1.25 CL8 Z&Y | 1 | $0.54 | |
| 18 | 8468-536 | SCREW,MACH-TSPNH M5X0.8X35 CL8.8 W/2353 | 1 | $1.78 | |
| 19 | 1707-556 | TOE STOP,RH - FORMED-PTD BLK | 1 | $29.95 | |
| 19 | 1707-557 | TOE STOP,LH - FORMED-PTD BLK | 1 | $29.95 | |
| 20 | 1623-637 | CLIP,U-NUT (M5) | 1 | $2.47 | |
| 21 | 8470-516 | SCREW,MACH-TSPNH M5X.8X16 CL8.8 Z&Y | 1 | $0.26 | |
| 22 | 1707-634 | STIRRUP,TOE STOP-RH-PTD BLK | 1 | $44.95 | |
| 22 | 1707-635 | STIRRUP,TOE STOP-LH-PTD BLK | 1 | $42.95 | |
| 23 | 1623-748 | CLIP, RECEPTACLE-1/4 TURN STUD | 1 | $5.65 | |
| 24 | 8427-502 | NUT,HEX FLG-NYL LOCK M5X0.8 CL8 Z&Y | 1 | $0.95 | |
| 25 | 6606-350 | BRKT,MTG-SIDE PANEL | 1 | $30.95 | |
| 26 | 1607-109 | PROTECTOR,CHAIN CASE | 1 | $5.51 | |
| 27 | 8061-708 | RIVET, BLIND-LF SS66 BLACK | 1 | $0.95 | |
| 28 | 0607-351 | PROTECTOR,BRAKE DISC-BOTTOM | 1 | $12.35 | |
| 29 | 1707-778 | COVER,SHIELD-BRAKE DISK-PTD BLK | 1 | $73.95 | |
| 30 | 8408-613 | SCREW,CAP-HFH M6X1.0X12 CL8.8 Z&Y W/2353 | 1 | $1.50 | |
| 31 | 1707-730 | EDGE,RUNNING BOARD-RH PTD GRN | 1 | $56.95 | |
| 31 | 1707-731 | EDGE,RUNNING BOARD-LH PTD GRN | 1 | $56.95 | |
| 32 | 1623-241 | RIVET,3/16 HUCK-M6 | 1 | $1.92 | |
| 33 | 1707-734 | GUSSET,RUNNING BOARD-RH PTD GRN | 1 | $27.95 | |
| 33 | 1707-735 | GUSSET,RUNNING BOARD-LH PTD GRN | 1 | $27.95 | |
| 34 | 1707-652 | SUPPORT,TUNNEL-RH-PTD PRL CAT GRN | 1 | $43.95 | |
| 34 | 1707-653 | SUPPORT,TUNNEL-LH-PTD PRL CAT GRN | 1 | $43.95 | |
| 35 | 0621-194 | DECAL,TUNNEL-"ARCTIC CAT-RH 5 WHT | 1 | $15.11 | |
| 35 | 0621-121 | DECAL,TUNNEL-"ARCTIC CAT" LH 5 GRN | 1 | $15.11 | |
| 36 | 0621-192 | DECAL,TUNNEL-"ARCTIC CAT-RH 4 WHT | 1 | $15.11 | |
| 36 | 0621-119 | DECAL,TUNNEL-"ARCTIC CAT" LH 4 GRN | 1 | $15.11 | |
| 37 | 0621-190 | DECAL,TUNNEL-"ARCTIC CAT-RH 3 WHT | 1 | $26.95 | |
| 37 | 0621-117 | DECAL,TUNNEL-"ARCTIC CAT" LH 3 GRN | 1 | $26.95 | |
| 38 | 0621-188 | DECAL,TUNNEL-"ARCTIC CAT-RH 2 WHT | 1 | $5.51 | |
| 38 | 0621-115 | DECAL,TUNNEL-"ARCTIC CAT" LH 2 GRN | 1 | $5.65 | |
| 39 | 0621-186 | DECAL,TUNNEL-"ARCTIC CAT-RH 1 WHT | 1 | $20.63 | |
| 39 | 0621-113 | DECAL,TUNNEL-"ARCTIC CAT" LH 1 GRN | 1 | $89.95 | |
| 40 | 0621-990 | DECAL,REFLECTOR-RED | 1 | $15.11 | |
| 41 | 6606-394 | FLAP,SNOW-MTN-BLK | 1 | $106.95 | |
| 42 | 5611-852 | DECAL,WARNING-TOWING/TRACK-FRENCH | 1 | $2.47 | |
| 43 | 5611-853 | DECAL,WARNING-TOWING/TRACK-ENGLISH | 1 | $2.47 | |
| 44 | 8061-706 | RIVET,BLIND-LF SS64 BLACK | 1 | $0.95 | |
| 45 | 8060-686 | RIVET,BLIND-DH SS64 ZINC | 1 | $0.40 | |
| 46 | 8476-616 | SCREW,MACH-TSTRH M6X1.0X16 Z&Y | 1 | $0.40 | |
| 47 | 1707-678 | BUMPER,REAR-RACE-PTD BLK | 1 | $142.95 | |
| 48 | 8427-602 | NUT,HEX FLG-NYL LOCK M6X1.0 CL8 Z&Y | 1 | $0.12 | |
| 49 | 0623-562 | PLUG,HOLE-3/8 DIA-BLK | 1 | $1.37 | |
| 50 | 1623-984 | CLAMP,WIRE - 76.14MM LG W/6.25 HOLE | 1 | $6.20 |
