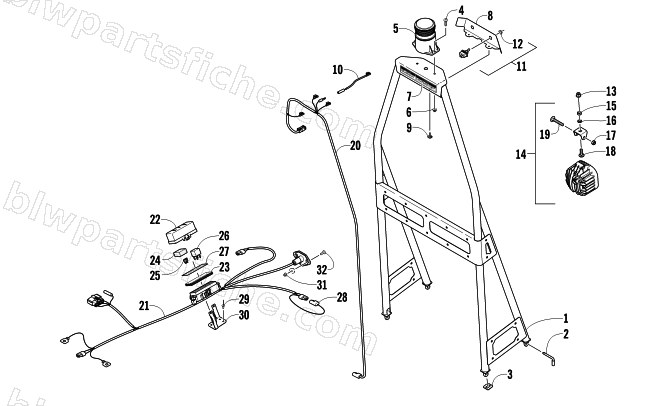

2012 Arctic Cat BEARCAT Z1 XT GS — STROBE AND WORK LIGHT ASSEMBLY
2012 BEARCAT Z1 XT GS
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 5706-127 | LIGHT BAR-PTD BLK | 1 | $450.95 | |
| 2 | 0541-447 | PINS,SPEEDRACK-SS-ASSY | 1 | $16.49 | |
| 3 | 1623-935 | PAD,RUBBER | 1 | $4.26 | |
| 4 | 8470-520 | SCREW,MACH-TSPNH M5X.8X20 CL8.8 Z&Y | 1 | $0.40 | |
| 5 | 0609-916 | LIGHT,STROBE | 1 | $247.95 | |
| 6 | 8427-502 | NUT,HEX FLG-NYL LOCK M5X0.8 CL8 Z&Y | 1 | $0.95 | |
| 7 | 9611-515 | DECAL,CAUTION-LIGHT BAR | 1 | $74.95 | |
| 8 | 5706-129 | COVER,LIGHT BAR-PTD BLK | 1 | $106.95 | |
| 9 | 0623-797 | SCREW,SELF TAP-TSTH 10-12X1/2 WO/GP | 1 | $0.45 | |
| 10 | 1686-646 | HARNESS,BEACON SWITCH/LIGHT | 1 | $26.95 | |
| 11 | 0609-904 | SWITCH,TOGGLE-SPST | 1 | $24.77 | |
| 12 | 0609-905 | NUT,KNURLED-BLACK | 1 | $2.75 | |
| 13 | 8427-802 | NUT,HEX FLG-NYL LOCK M8X1.25 CL8 Z&Y | 1 | $0.54 | |
| 14 | 0609-917 | LIGHT,WORK | 1 | $247.95 | |
| 15 | 8420-802 | NUT,HEX - M8 X 1.25 CL8 Z&Y | 1 | $0.41 | |
| 17 | 8427-805 | NUT,HEX FLG-NYLOCK M8X1.25 CL8 RIE BLACK | 1 | $1.09 | |
| 20 | 1686-645 | HARNESS,LIGHT BAR | 1 | $74.95 | |
| 21 | 1686-648 | HARNESS,MAIN-GROOMER | 1 | $267.95 | |
| 22 | 0430-085 | COVER,PDM (4X12) | 1 | $6.34 | |
| 23 | 0430-086 | SEAL,PDM (4X12) | 1 | $2.75 | |
| 24 | 0430-037 | HOLDER,SPARE FUSE-FOAM | 1 | $3.02 | |
| 25 | 0430-032 | FUSE, MINI-10A | 1 | $3.02 | |
| 25 | 0430-031 | FUSE, MINI-15A | 1 | $4.54 | |
| 25 | 0430-098 | FUSE,MINI-20A | 1 | $2.95 | |
| 25 | 0430-030 | FUSE, MINI-30A | 1 | $2.88 | |
| 26 | 0430-045 | RELAY,SPST-4P 12V/20A | 1 | $30.95 | |
| 26 | 0430-033 | RELAY, SPDT-5P 12V/30A | 1 | $27.95 | |
| 27 | 9611-516 | DECAL,PDM | 1 | $71.95 | |
| 28 | 0486-164 | TETHER,REAR ACCESSORY CONNECTOR | 1 | $12.35 | |
| 29 | 8061-486 | RIVET,BLIND-LF SS54 ZINC | 1 | $1.09 | |
| 30 | 0630-277 | BRKT,PDM | 1 | $38.95 | |
| 31 | 8427-602 | NUT,HEX FLG-NYL LOCK M6X1.0 CL8 Z&Y | 1 | $0.12 | |
| 32 | 8477-620 | SCREW,MACH-TSTRH M6X1.0X20 Z&BLK | 1 | $0.54 |
