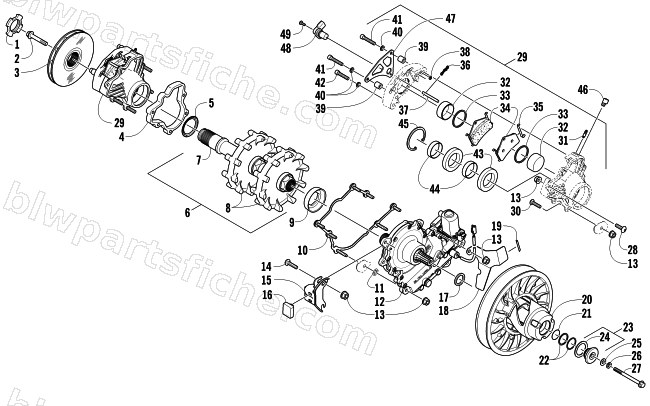

2011 Arctic Cat TZ1 LXR LTD — DRIVE TRAIN SHAFT AND BRAKE ASSEMBLIES
2011 TZ1 LXR LTD
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 1602-957 | NUT,RETAINING-SHAFT | 1 | $12.35 | |
| 2 | 1623-461 | SCREW,CAP-HFH-7/16-14X1 3/4 GR8 W/2353 | 1 | $20.63 | |
| 3 | 1602-656 | BRAKE,DISC-ACT DRIVE | 1 | $267.95 | |
| 4 | 1602-480 | SPACER, BRAKE | 1 | $53.95 | |
| 5 | 2602-076 | SHIELD,BEARING-CALIPER | 1 | $12.35 | |
| 6 | 0728-181 | TRACK DRIVE,ASSY-(ACT) | 1 | $457.95 | |
| 7 | 0702-880 | SHAFT,DRIVE W/RETAINER-ASSY | 1 | $409.95 | |
| 8 | 1602-783 | SPROCKET,DRIVE-10T-45MM HEX | 1 | $66.95 | |
| 9 | 1602-984 | SEAL,SLINGER-TRACK SHAFT | 1 | $13.73 | |
| 10 | 1702-060 | PLATE,MTG-REVERSE ACT DRIVE-PTD BLK | 1 | $54.95 | |
| 11 | 1623-355 | RETAINER,PUSHNUT-5/16" | 1 | $2.47 | |
| 12 | 1702-164 | GEARCASE-ACT REV-57/63 5P-ASSY | 1 | $2,977.95 | |
| 13 | 8427-802 | NUT,HEX FLG-NYL LOCK M8X1.25 CL8 Z&Y | 1 | $0.54 | |
| 14 | 8476-830 | SCREW,MACH-TSTRH M8X1.25X30 Z&Y | 1 | $9.59 | |
| 15 | 0708-487 | BRKT,SNUBBER-PTD BLK | 1 | $27.95 | |
| 16 | 0608-486 | SNUBBER,RUBBER-4 STRK | 1 | $3.99 | |
| 17 | 0648-442 | WASHER,FLAT-1.188 X 1.730 X .030 | 1 | $10.97 | |
| 17 | 0648-443 | WASHER,FLAT-1.188 X 1.730 X .060 | 1 | $1.37 | |
| 18 | 4606-939 | SHIELD, ACTUATOR | 1 | $20.63 | |
| 19 | 0706-371 | TRIM,RACK-36 | 1 | $20.63 | |
| 20 | 0726-303 | CLUTCH,DRIVEN-10.4 (48/40 ORN) | 1 | $735.95 | |
| 21 | 0648-441 | O-RING,ADJUSTER SHEAVE (2-121) | 1 | $0.54 | |
| 22 | 0648-714 | WASHER, DRIVEN .090 THICK | 1 | $2.06 | |
| 22 | 0648-715 | WASHER, DRIVEN .030 THICK | 1 | $1.23 | |
| 22 | 0648-716 | WASHER, DRIVEN .060 THICK | 1 | $3.44 | |
| 23 | 1702-114 | KIT,ADJUSTER-SHEAVE W/WASHER | 1 | $32.95 | |
| 24 | 0648-788 | WASHER,THRUST-DRIVEN ADJUSTER | 1 | $1.92 | |
| 25 | 1623-415 | WASHER,FLAT-.875X.400X.156 Z&Y | 1 | $8.21 | |
| 26 | 8051-272 | WASHER,SPR LOCK-3/8 .377X.680X.094 Z&Y | 1 | $0.12 | |
| 27 | 1623-572 | SCREW,CAP-HFH 3/8-16X4.50 GR8-VENTED | 1 | $33.95 | |
| 28 | 8477-845 | SCREW,MACH-TSTRH M8X1.25X45 Z&BLK | 1 | $3.44 | |
| 29 | 1702-018 | CALIPER,BRAKE-METRIC-S/P ASSY | 1 | $746.95 | |
| 30 | 1623-713 | BOLT,RIBBED CARR-M8 X 1.25 X 45 | 1 | $24.77 | |
| 31 | 1602-458 | FITTING,BLEED SCREW INSERT-1/4-28 | 1 | $4.26 | |
| 32 | 1602-461 | PISTON,STAINLESS-1.93X.79 | 1 | $86.95 | |
| 33 | 1602-669 | O-RING,SQUARE-PISTON | 1 | $20.63 | |
| 34 | 0702-563 | KIT,BRAKE PAD | 1 | $117.95 | |
| 35 | 1602-466 | CLIP, ANTI-RATTLE | 1 | $9.59 | |
| 36 | 1602-467 | CLIP,RETAINING-HAIRPIN | 1 | $6.06 | |
| 37 | 1602-464 | PIN,PAD RETAINER | 1 | $6.06 | |
| 38 | 0602-729 | O-RING,BRAKE HOUSING | 1 | $5.65 | |
| 39 | 2602-132 | SPACER,SPEEDO BRKT | 1 | $16.49 | |
| 40 | 0402-165 | WASHER-HYD BRAKE | 1 | $3.02 | |
| 41 | 1602-670 | BOLT,SHCS 5/16-18 UNC-2A 3.00 LG | 1 | $3.16 | |
| 42 | 1602-671 | BOLT,SHCS 5/16-18 UNC-2A 2.00 LG | 1 | $5.09 | |
| 43 | 2602-131 | BEARING,45MM X 68MM X 12MM | 1 | $57.95 | |
| 44 | 1602-463 | SLEEVE,SHAFT | 1 | $32.95 | |
| 45 | 1602-456 | RING,RETAINING-2.98 | 1 | $27.95 | |
| 46 | 1602-978 | FITTING,INLET-90 DEG 3/8-24 | 1 | $22.01 | |
| 47 | 6606-167 | PLATE,MOUNTING-SPEED SENSOR | 1 | $12.35 | |
| 48 | 0430-091 | SENSOR,SPEEDO- MX | 1 | $49.95 | |
| 49 | 8468-617 | SCREW,MACH-TSPNH M6X1.0X16 CL8.8 W/2353 | 1 | $0.54 |
