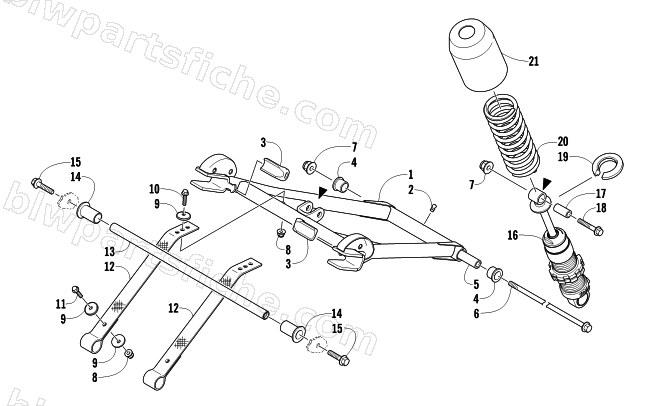

2011 Arctic Cat F8 EXT SNO PRO — REAR SUSPENSION FRONT ARM ASSEMBLY
2011 F8 EXT SNO PRO
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 1704-671 | ARM, FRONT-FABR | 1 | $223.95 | |
| 2 | 1623-010 | FIT,GREASE-1/4-28 UNF-SELF THREAD | 1 | $1.92 | |
| 3 | 3604-141 | BUMPER,SLIDER-FRONT | 1 | $4.26 | |
| 4 | 0104-386 | BUSHING,REAR ARM | 1 | $4.26 | |
| 5 | 3604-272 | AXLE,FRT ARM-LWR-M10 X 219.25 | 1 | $20.63 | |
| 6 | 1423-064 | R/B 1423-431 | 1 | $20.95 | |
| 7 | 8427-002 | NUT,HEX FLG-NYL LOCK M10X1.25 CL8 Z&Y | 1 | $0.95 | |
| 8 | 8427-602 | NUT,HEX FLG-NYL LOCK M6X1.0 CL8 Z&Y | 1 | $0.12 | |
| 9 | 0623-875 | WASHER, BACKING-7MM ID X 11/8OD | 1 | $1.78 | |
| 10 | 8408-625 | SCREW,CAP-HFH M6X1.0X25 CL8.8 Z&Y | 1 | $0.54 | |
| 11 | 8408-635 | SCREW,CAP-HFH M6X1.0X35 CL8.8 Z&Y | 1 | $0.68 | |
| 12 | 3604-403 | STRAP,LIMITER- 3 HOLE - 16.30" | 1 | $24.77 | |
| 13 | 3604-234 | AXLE,FRONT ARM-15.88 OD X 380 | 1 | $57.95 | |
| 14 | 3604-233 | BUSHING,FRONT SLIDER | 1 | $17.87 | |
| 15 | 8408-041 | SCREW,CAP-HFH M10X1.25X40 CL8.8 W/2353 | 1 | $0.95 | |
| 16 | 1704-848 | SHOCK,FRT ARM -ZERO PRO-11.76" | 1 | $162.95 | |
| 17 | 3604-273 | AXLE,SHOCK-FRT ARM-M10 | 1 | $2.88 | |
| 18 | 8408-050 | SCREW,CAP-HFH M10X1.25X50 CL8.8 Z&Y | 1 | $2.75 | |
| 19 | 3604-200 | RETAINER,SPRING-POWDER METAL | 1 | $6.06 | |
| 20 | 1704-737 | SPRING,COMP-100/250# X 8.25"-PTD BLK | 1 | $79.95 | |
| 21 | 0604-790 | COVER,SUSPENSION SPRING (SHORT) | 1 | $24.77 |
